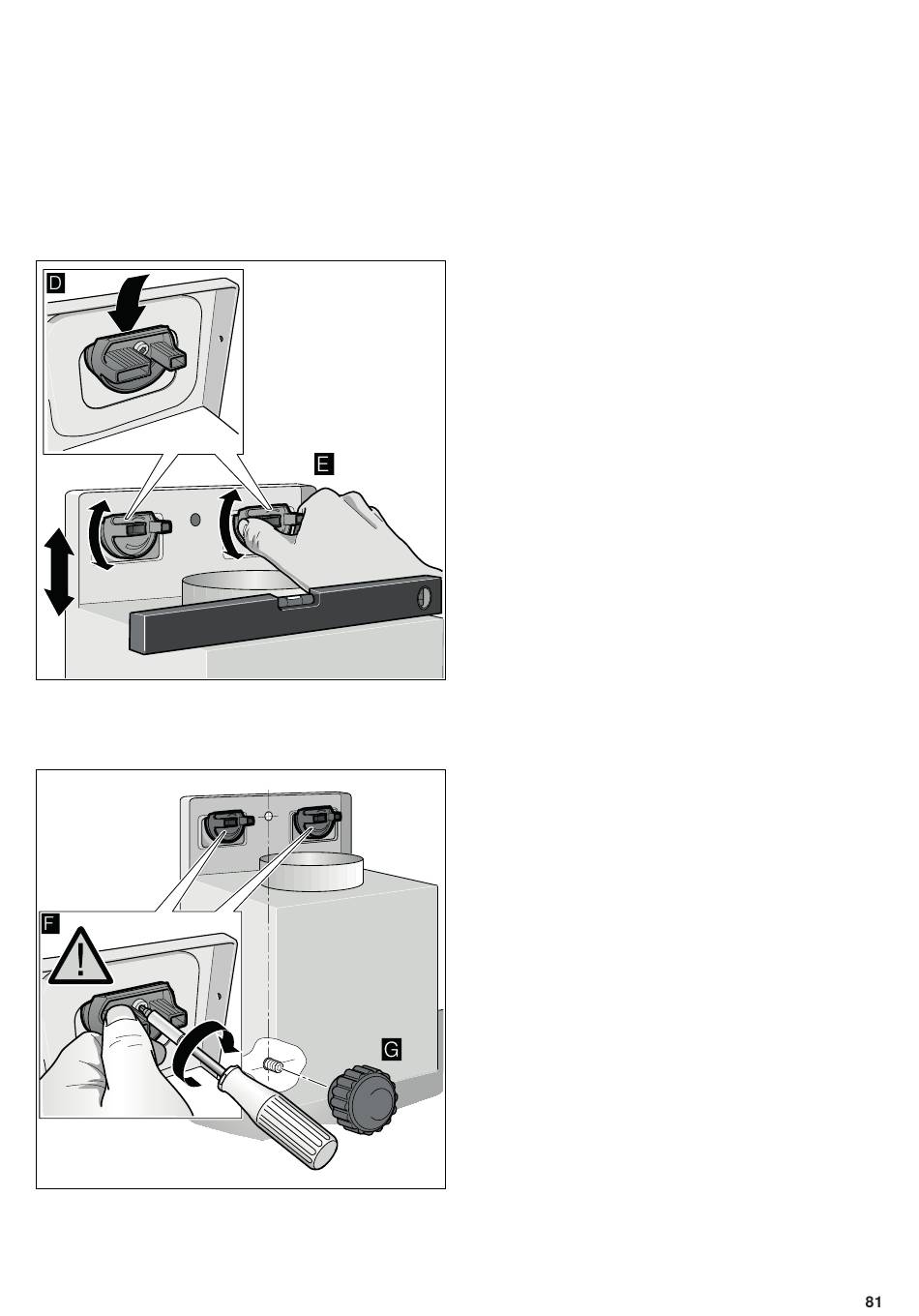

Accrocher et aligner l'appareil

1 Retirer la pellicule protectrice d'abord du dos de
l'appareil, puis intégralement une fois le montage achevé.
2 Accrocher l'appareil de sorte qu'il s'encrante fermement
dans les pièces d'accrochage.
3 Tourner les pièces d'accrochage pour ajuster
l'horizontalité de l'appareil. Si nécessaire, il est possible
de déplacer l'appareil vers la droite ou la gauche.
4 Serrer les vis des pièces d'accrochage. Ce faisant, retenir
les pièces d'accrochage.
5 Visser fermement l'écrou moleté.
«
¬
®
¯

Fixer les jonctions des conduits

Remarque : . Si vous utilisez un conduit en aluminium, lissez
préalablement la zone de raccordement.
Conduit d'évacuation Ø 150 mm (diamètre recommandé)
Fixez le conduit d'évacuation directement contre le manchon
puis étanchez.
Conduit d'évacuation Ø 120 mm
1 Fixez le manchon réducteur directement contre le
manchon d'évacuation.
2 Fixez le conduit d'évacuation contre le manchon
réducteur.
3 Étanchez les deux zones de jonction avec un moyen
approprié.
