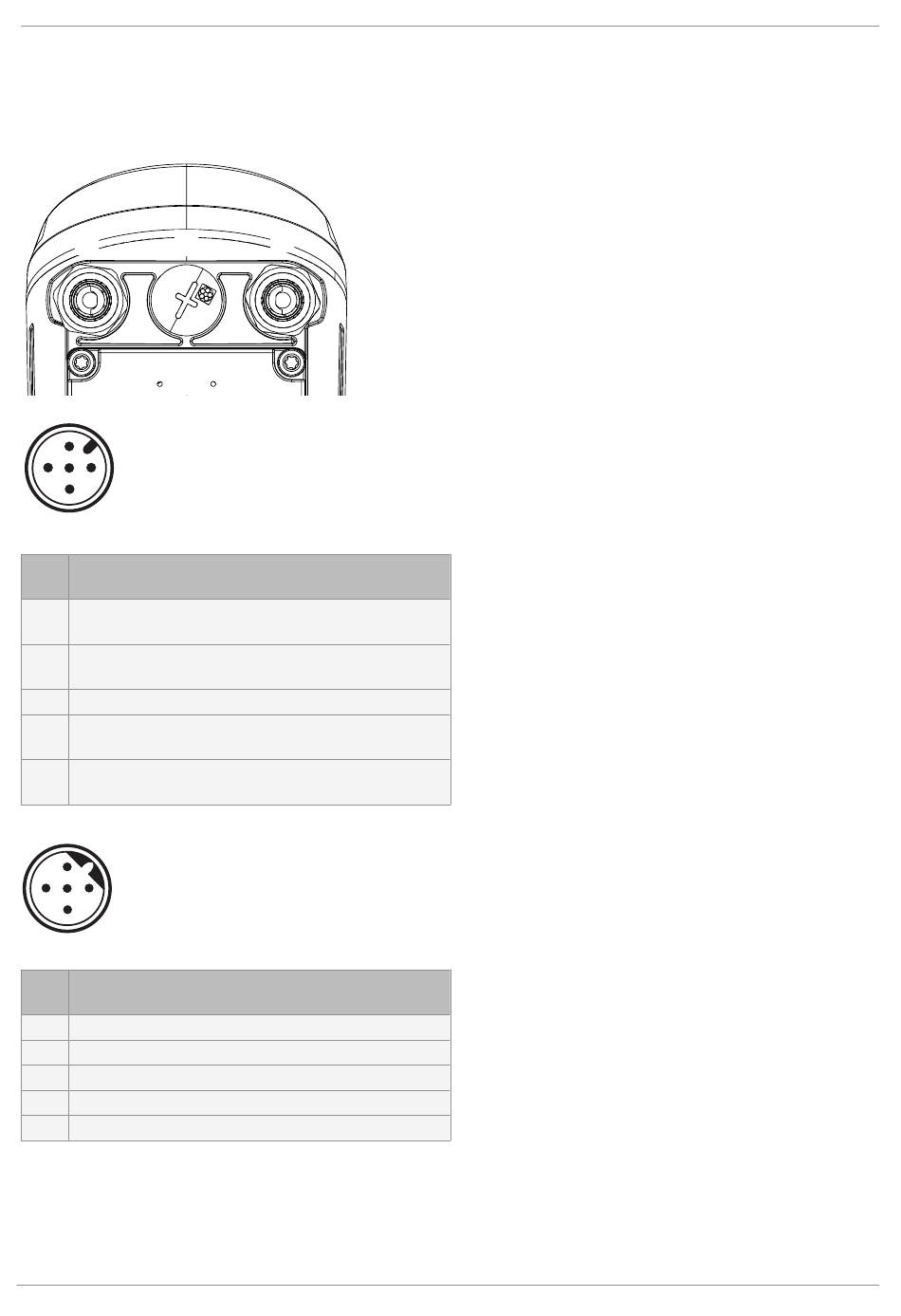

10 Connexion électrique
10 Connexion électrique
10.1 Connexion électrique avec M12
Position des connecteurs mâles
X1
X2
Connexion X1
2
1
3
5
4
Connecteur M12 5 pôles, code A
Broch
e
1
Iw+ entrée du signal de consigne (4...20 mA boucle de
courant) / opt. HART
2
Iw- entrée du signal de consigne (4...20 mA boucle de
courant) / opt. HART
3
n.c.
4
Iout+, sortie de la recopie (4...20 mA / sans alimentation
interne ; passif)
5
Iout-, sortie de la recopie (4...20 mA / sans alimentation
interne ; passif)
Connexion X3
2
3
5
1
4
Connecteur M12 5 pôles, code B
Broch
e
1
DigIn +
2
DigIn -
3
n.c.
4
DigOut+
5
DigOut-
GEMÜ 1441 cPos-X
X3
Nom du signal
Nom du signal
20 / 35
