Installation électrique
Pour plus d'informations sur la CEM, voir le
chapitre 4.2 Installation selon critères CEM.
AVIS!
INTERFÉRENCES CEM
Utiliser des câbles blindés pour le câblage de commande
et du moteur et des câbles séparés pour l'alimentation,
le câblage du moteur et le câblage de commande. Toute
mauvaise isolation des câblages de l'alimentation, du
moteur et de commande risque de provoquer une baisse
de la performance ou un comportement inattendu. Au
moins 200 mm (7,9 po) d'espace sont nécessaires entre
les câbles d'alimentation, du moteur et de commande.

4.5 Raccordement du moteur

AVERTISSEMENT
TENSION INDUITE
La tension induite des câbles moteur de sortie
acheminés ensemble peut charger les condensateurs de
l'équipement, même lorsque l'équipement est hors
tension et verrouillé. Le fait de ne pas acheminer les
câbles du moteur de sortie séparément ou de ne pas
utiliser de câbles blindés peut entraîner la mort ou des
blessures graves.
•
Acheminer séparément les câbles du moteur ou
•
utiliser des câbles blindés.
•
Respecter les réglementations locales et
nationales pour les sections de câble. Pour les
sections de câble maximales, consulter le
chapitre 8.1 Données électriques.
•
Respecter les exigences de câblage spécifiées par
le fabricant du moteur.
•
Des débouchures de câbles moteur ou des
panneaux d'accès sont prévus en bas des unités
IP21 (NEMA 1/12) et supérieures.
•
Ne pas câbler un dispositif d'amorçage ou à pôles
commutables (p. ex. un moteur Dahlander ou un
moteur asynchrone à bagues) entre le variateur
de fréquence et le moteur.
Procédure de mise à la terre du blindage de câble
1. Dénuder une section de l'isolation extérieure du
câble.
2. Placer le fil dénudé sous l'étrier de serrage afin
d'établir une fixation mécanique et un contact
électrique entre le blindage du câble et la terre.
3. Relier le fil de terre à la borne de mise à la terre
la plus proche conformément aux instructions de
mise à la terre fournies au chapitre 4.3 Mise à la
terre (voir l'Illustration 4.4).
MG33AS04
Manuel d'utilisation
4.
5.

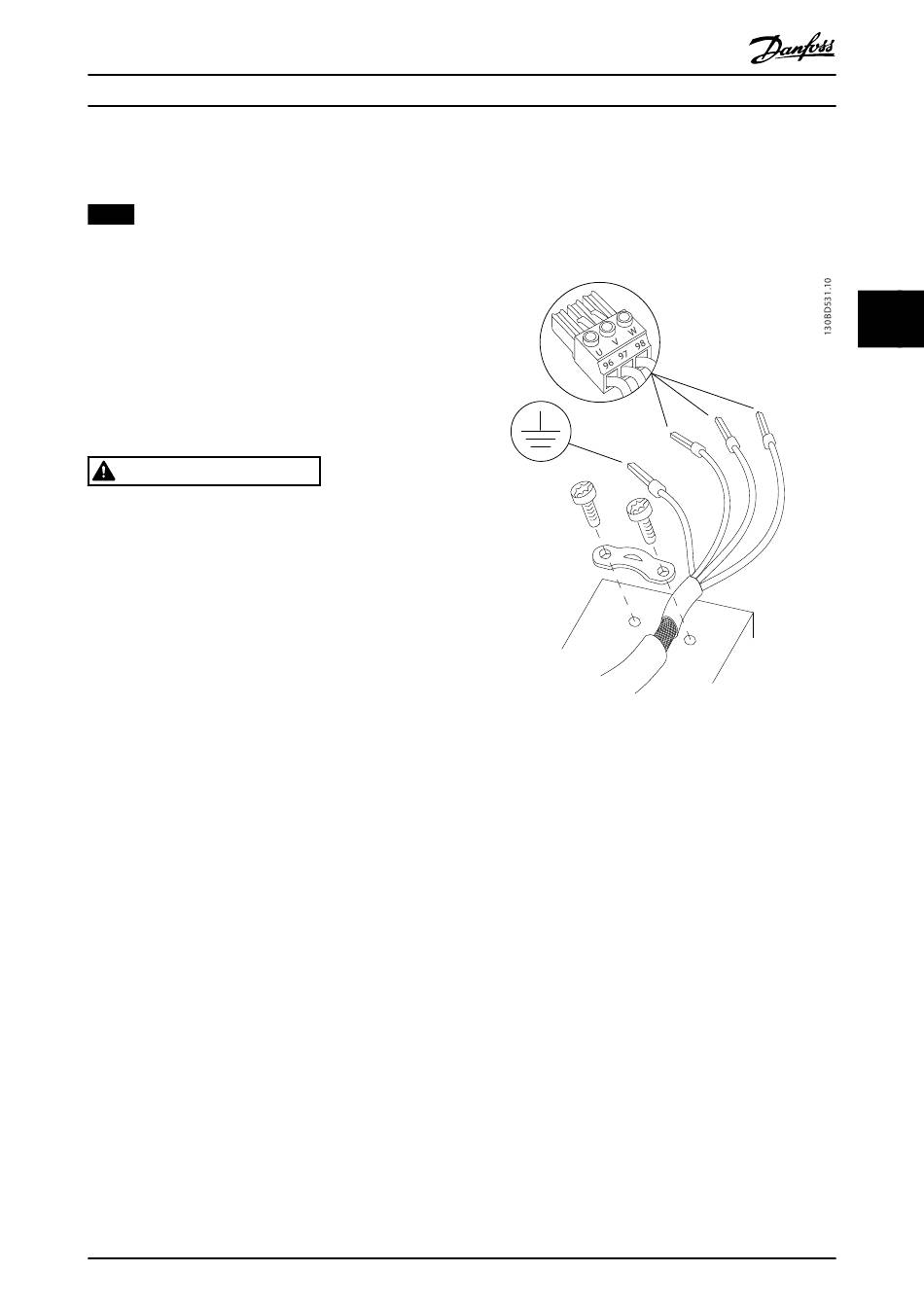

Illustration 4.4 Raccordement du moteur
L'Illustration 4.5 représente l'entrée secteur, le moteur et la
mise à la terre des variateurs de fréquence de base. Les
configurations réelles peuvent varier selon les types
d'unités et les équipements optionnels.
Danfoss A/S © 04/2017 Tous droits réservés.
Raccorder le câblage du moteur triphasé aux
bornes 96 (U), 97 (V) et 98 (W) (voir
l'Illustration 4.4).
Serrer les bornes en respectant les informations
fournies dans le chapitre 8.8 Couples de serrage
des raccords.
