MISE EN SERVICE ET PREMIER ALLUMAGE
7 MISE EN SERVICE ET PREMIER ALLUMAGE
Pour compléter la mise en service du groupe thermique, il est
nécessaire d'effectuer les opérations suivantes qui doivent être
confiées uniquement à un Service d'Assistance Technique agréé
par
R
:
− vérification des conditions générales d'installation ;
− réglage des adresses des esclaves ;
− analyse de combustion pour le premier allumage.
7.1 Configuration des adresses des esclaves
Cette opération doit être effectuée par un Service d'Assistance
Technique agréé par
R
.
Chaque centrale esclave faisant partie du système doit être
identifiable par le seul Maître présent, via une adresse qui lui est
attribuée en configurant de façon appropriée les interrupteurs
J10 et J17 présents sur chaque Esclave de la batterie. Chaque es-
clave (un pour chaque brûleur présent) doit être dûment confi-
guré de façon à être reconnu de façon appropriée et dans la
bonne séquence par la carte maître.
Les esclaves sont subdivisés par blocs de quatre esclaves chacun
(dans la pratique, chaque Condexa Pro3 IN-EXT est un bloc) et le
système peut gérer jusqu'à 15 blocs.
Par conséquent, la configuration des adresses doit être effec-
tuée pour chaque esclave en suivant la procédure ci-après, en
se rappelant qu'un bloc équivaut à un module thermique :
− identifier le module thermique auquel appartient l'es-
clave (par exemple bloc n.1, n.2, etc., jusqu'au bloc n.15) ;
− identifier la position de l'esclave à l'intérieur de chaque
bloc (par exemple, position 1, 2, 3 ou 4) ;
− alimenter électriquement (230 Vca - 50 HZ)
Condexa Pro3 IN-EXT qui compose la batterie (voir para-
graphe 6.4.1).
9
Toutes les opérations effectuées sur l'installation électrique
doivent être accomplies uniquement par un personnel
qualifié ce conformément aux normes de loi en vigueur et
en particulier celles concernant les normes de sécurité.

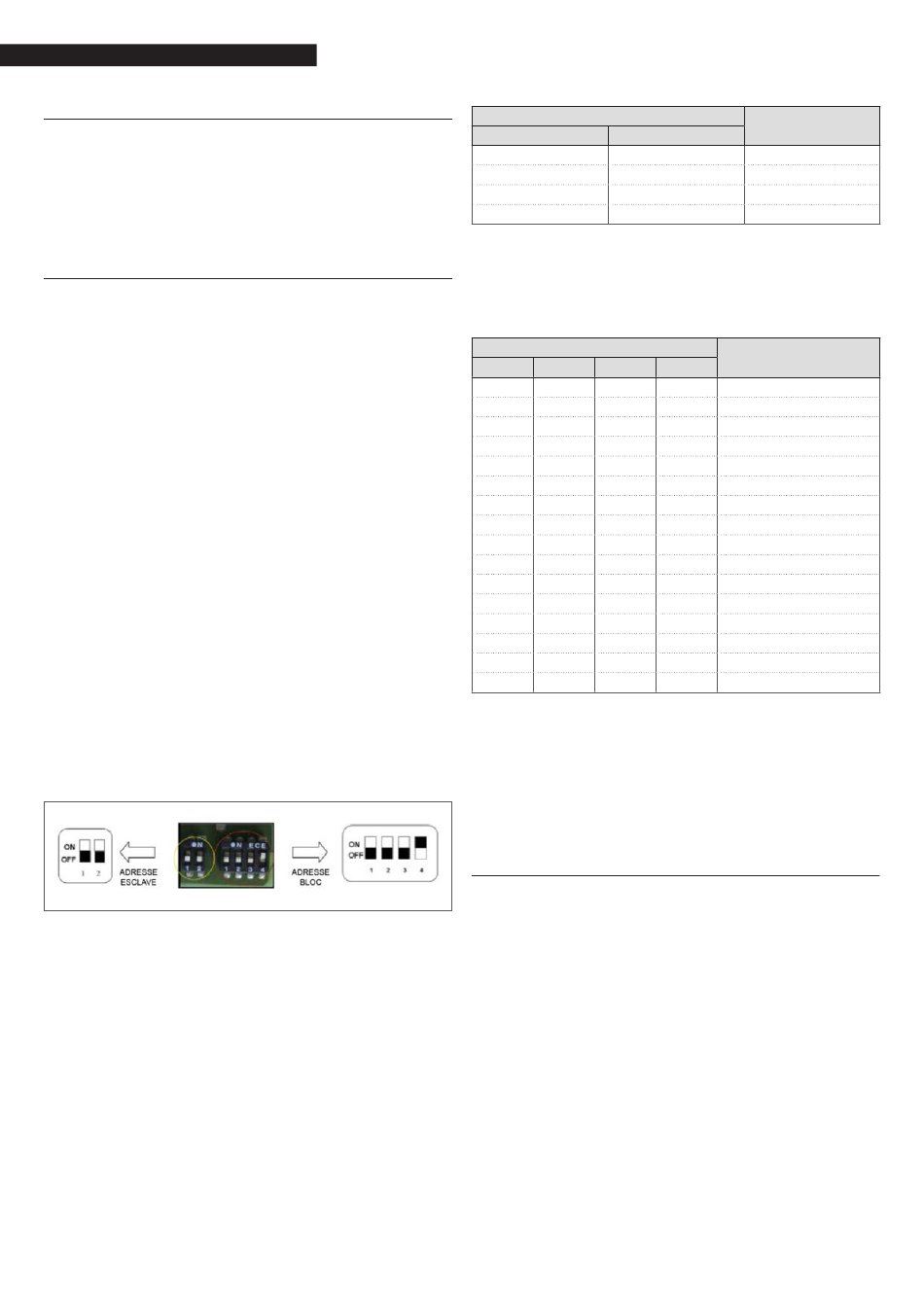

Comme cela est indiqué à la Figure 24, pour configurer l'adresse
du bloc il faut se référer à l'interrupteur positionné à droite (ca-
valier J17), tandis que pour les différents esclaves (les différents
brûleurs), il faut intervenir sur l'interrupteur de gauche (cavalier
J10).
Le tableau montre le détail des différentes combinaisons des
deux cavaliers (J10) qui identifient les quatre esclaves (indiqués
par 1, 2, 3 et 4) à l'intérieur d'un bloc.
1
OFF
OFF
ON
ON
Le tableau suivant montre les combinaisons des quatre cavaliers
(J17) qui identifient les différents blocs présents dans le système
: le cas présent montre la configuration avec le nombre maxi-
mum de 15 blocs, soit 60 éléments thermiques (brûleur) en bat-
terie.
CAVALIER J17
1
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
ON
OFF
ON
OFF
ON
ON
OFF
ON
OFF
ON
OFF
chaque
OFF
OFF
ON
ON
ON
ON
ON
ON
ON
ON
Les données sont donc utilisables indépendamment du nombre
de modules thermiques présents : si, par exemple, nous avons
six blocs en batterie nous considérerons les combinaisons pré-
sentes jusqu'à, et pas au-delà, la ligne correspondant au 6e
bloc.
Par plus de clarté, nous fournissons ci-après un exemple de
configuration d'une batterie avec sept brûleurs en cascade.
7.1.1 Exemple de configuration d'une batterie avec
7 brûleurs en cascade
Figure 24
En cas d'installation d'une batterie munie de sept brûleurs,
nous avons deux blocs : le premier composé de quatre brûleurs
et le deuxième qui en a trois. Il faudra par conséquent confi-
gurer deux blocs, ayant respectivement les adresses 1 et 2 et les
brûleurs appartenant au premier bloc ayant les adresses 1, 2, 3
et 4 et ceux appartenant au deuxième bloc ayant les adresses 1,
2 et 3 (voir Figure 25).
18
CAVALIER J10
2
OFF
ON
OFF
ON
(modules thermiques)
2
3
4
OFF
OFF
OFF
ON
ON
OFF
ON
ON
OFF
OFF
OFF
ON
ON
OFF
ON
ON
OFF
OFF
OFF
ON
ON
OFF
ON
ON
OFF
OFF
OFF
ON
ON
OFF
ON
ON
ADRESSE ESCLAVE
1
2
3
4
BLOCS DE 4
Urgence
1er bloc
2e bloc
3e bloc
4e bloc
5e bloc
6e bloc
7e bloc
8e bloc
9e bloc
10e bloc
11e bloc
12e bloc
13e bloc
14e bloc
15e bloc
