Dräger PAS Colt Serie Notice D'utilisation

®
Série PAS Colt
Équipement de protection respiratoire de courte durée
1 Pour votre sécurité
1.1 Consignes de sécurité générales
● Lire attentivement la notice d'utilisation avant d'utiliser ce produit.
● Observer la notice d'utilisation. L'utilisateur doit parfaitement
comprendre et observer strictement les instructions. Le produit doit
être utilisé exclusivement pour les usages spécifiés dans la section
Domaine d'application du présent document.
● Ne pas mettre la notice d'utilisation au rebut. S'assurer qu'elle est
conservée et utilisée de manière adéquate par l'utilisateur du produit.
● Seuls les utilisateurs parfaitement formés et compétents sont
autorisés à utiliser ce produit.
● Il faut se conformer à toutes les règles et réglementations locales et
nationales associées à ce produit.
● Seul un personnel formé et compétent est autorisé à examiner, réparer
et effectuer la maintenance de ce produit. Dräger recommande de
passer un contrat de maintenance Dräger pour toutes les activités de
maintenance et de faire appel à Dräger pour toutes les réparations.
● Les opérations de contrôle et d'entretien décrites dans la section
Maintenance du présent document doivent être réalisées par un
personnel d'entretien formé de manière appropriée.
● Il faut exclusivement utiliser des pièces de rechange et des
accessoires Dräger originaux, faut de quoi le bon fonctionnement du
produit risque d'être compromis.
● Ne pas utiliser un produit défaillant ou incomplet et ne pas apporter de
modifications au produit.
● Signaler à Dräger tout défaut ou défaillance d'un composant.
● L'alimentation en air doit répondre aux exigences relatives à l'air
respiratoire selon l'EN 12021.
1.2 Définition des symboles d'alerte
Les symboles d'alerte sont utilisés dans le présent document pour mettre
en valeur le texte associé qui mérite une attention particulière de la part de
l'utilisateur. Ci-après la définition de chaque symbole :
AVERTISSEMENT
!
Signale une situation potentiellement dangereuse qui, si elle n'est pas
évitée, peut entraîner la mort ou de graves blessures à l'utilisateur.
ATTENTION
!
Signale une situation potentiellement dangereuse qui, si elle n'est
pas évitée, peut entraîner des lésions physiques ou encore causer
des dommages au produit ou à l'environnement. Il peut également
être utilisé pour mettre en garde contre des manipulations risquées.
REMARQUE
i
i
Signale la présence d'informations supplémentaires sur l'utilisation
du produit.
2 Description
2.1 Présentation générale du produit
Cette variante de la série Dräger PAS Colt offre une protection respiratoire
pour travailler dans un environnement contaminé en utilisant l'air
respiratoire en provenance de la bouteille d'air.
L'équipement existe dans une version à courte autonomie de 10 minutes
ou de 15 minutes. Il s'agit des autonomies nominales disponibles pour
l'utilisation de l'équipement avant qu'un sifflet n'avertisse le porteur que la
pression dans la bouteille est insuffisante. L'autonomie nominale est
déterminée par la capacité (volume et pression nominales) de la bouteille
d'air choisie – l'autonomie réelle dépend également de la fréquence à
laquelle le porteur consomme l'air de la bouteille (la fréquence
respiratoire).
Caractéristiques de l'équipement :
● Le système de transport se compose d'un harnais qui se porte en
bandoulière sur l'épaule et d'une ceinture munie d'un étui à bouteille
monté sur la hanche.
● Le détendeur (Fig. 1, N° 2) se branche directement sur la bouteille
d'air et réduit la pression de cette dernière à la moyenne pression
requise au niveau de la soupape à la demande (Fig. 1, N° 1). Le
détendeur est muni d'un manomètre indiquant la pression dans la
bouteille et d'un sifflet pour avertir le porteur que la pression dans la
bouteille est devenue insuffisante.
● Le tuyau moyenne pression est muni d'un coupleur rapide qui permet
une connexion et une déconnexion rapide de la soupape à la demande
en cas de besoin.
● La bouteille d'air Dräger et la soupape à la demande sont décrits ci-
dessous.
Caractéristiques en option :
● Étui à décrochage : assiste les mouvements du porteur en rendant la
bouteille et l'étui plus faciles à manœuvrer (dans un espace confiné
par exemple).
2.1.1 Bouteille d'air
Les bouteilles existent avec une pression de service nominale de 200 bar
ou de 300 bar et en acier ou matériaux composites. Seules sont
homologuées pour une utilisation avec PAS Colt les bouteilles d'air
figurant sur la liste de certification Dräger. Contactez Dräger pour plus
d'informations.
2.1.2 Dispositif de respiration à la demande (LDV)
Différents dispositifs de respiration à la demande Dräger sont compatibles
avec cet équipement et sont munis d'un coupleur (Fig. 2, N° 1) choisi pour venir
s'adapter sur le coupleur du masque complet (voir le tableau ci-dessous) :
Coupleur Coupleur Type
du la du masque
SALD complet
Pression À encliqueter – spécifique
A P
positive Dräger
Pression À visser – M45 x 3 selon
AE PE
positive EN 148-3
Pression À visser – filet rond de 40 mm
N RA
négative selon EN 148-1
3354169
© Dräger Safety UK Limited
Édition 07 – octobre 2018
Sous réserve de modifications
PAS ® est une marque déposée de Dräger
1
1
3
1
5
7
9
Pendant l'utilisation, la soupape à la demande s'active automatiquement
lorsque le porteur respire et régule alors l'alimentation en air respiratoire
vers le masque complet en fonction de la fréquence respiratoire du
porteur.
● Sur les appareils à pression positive, lorsque la soupape à la demande
est activée, le robinet interne reste ouverte jusqu'à ce qu'elle soit
fermée par l'utilisateur. Les dispositifs à pression positive sont munis
d'un bouton de coupure de surpression (Fig. 2, N° 2) qui ferme le
robinet en cas de besoin. Une pression sur le bouton de coupure de
surpression ferme le robinet interne qui interrompt alors le passage de
l'air à travers la soupape à la demande.
● Sur les appareils à pression normale, le robinet interne se ferme
automatiquement pour interrompre le passage de l'air à travers la
soupape à la demande.
La soupape à la demande peut également être activée manuellement en
appuyant sur le bouton à l'avant (fig. 2, N° 3) pour ouvrir le robinet interne
et activer le passage de l'air en cas de besoin. Une pression sur le bouton
avant pendant l'utilisation délivre un supplément d'air (complément d'air)
dans le masque du porteur.
2.2 Domaine d'application
Combiné avec un masque complet homologué, une bouteille d'air et une
soupape à la demande, ce produit offre à l'utilisateur une protection
respiratoire pendant un travail dans un environnement contaminé ou en
cas de manque d'oxygène. Il est conçu pour les applications exigeant un
haut niveau de protection respiratoire. L'équipement est uniquement
conçu pour des utilisations de courte durée.
La bouteille d'air, le masque complet (masque complet conforme à EN 136
Classe 2 ou Classe 3) et les autres accessoires utilisés avec de produit
doivent être des composants Dräger certifiés assemblés selon une
configuration approuvée, faute de quoi le bon fonctionnement de l'appareil
risque d'être compromis. Contactez Dräger pour plus d'informations.
2.3 Restrictions d'utilisation
Ce produit n'est pas homologué pour être utilisé dans des applications
CBRN.
Utilisation dans des atmosphères potentiellement explosives.
● Les appareils de la série PAS Colt sont soumis à des essais selon
Type de coupleur
modèle-type et conviennent pour une utilisation dans des atmosphères
potentiellement explosives. Les sous-ensembles électroniques sont
certifiés ATEX. Les combinaisons sont conçues pour une utilisation
dans des zones dangereuses jusqu'aux zones 0 et 20 incluses. Les
combinaisons peuvent être utilisées dans des atmosphères contenant
des gaz du groupe d'explosion IIC, à l'exception des combinaisons
employant la gamme des masques complets f 2 qui conviennent
uniquement pour une utilisation dans des atmosphères contenant des
gaz du groupe d'explosion IIB.
● Ne pas remplir la bouteille dans une atmosphère présentant un risque
d'explosion.
2
2
1
2
3
3726 3717
4
2
3723 3727
6 3
2
1
3625 3626
8
2728 3729
10
3749 3713
Notice d'utilisation
i
2.4 Homologations
Les normes, directives et instructions européennes selon lesquelles ce
produit est homologué sont spécifiées dans la déclaration de conformité
(voir la déclaration de conformité ou www.draeger.com/product-
certificates).
3 Utilisation
AVERTISSEMENT
!
Remplir la bouteille d'air PAS Colt à la pression de service nominale
avant de l'utiliser et ne commencer aucune opération si la bouteille
est remplie à moins de 90 % (ou plus si la règlementation nationale
l'impose).
La qualité d'air de la bouteille doit répondre aux exigences
relatives à l'air respiratoire selon l'EN 12021.
3.1 Préparation pour l'utilisation
3.1.1 Contrôle visuel
Effectuer un contrôle visuel en vérifiant l'intégralité de l'appareil respiratoire
ainsi que tous les composants et accessoires. Vérifier que l'équipement
est propre et ne présente aucun dommage en accordant une attention
particulière aux composants pneumatiques, aux tuyaux et aux connecteurs.
Les signes de dommage types qui peuvent affecter le fonctionnement de
l'appareil respiratoire incluent les traces de choc, l'abrasion, les coupures,
la corrosion et la décoloration. Signaler le dommage au personnel
d'entretien et ne pas utiliser l'appareil avant d'avoir corrigé les défauts.
3.1.2 Mise en place de la bouteille
1. S'assurer que la bouteille est pleine.
2. Vérifier les filets de l'ouverture du robinet de bouteille et du détendeur.
S'assurer que le joint torique (Fig. 3, N° 1) et le filtre fritté (Fig. 3, N° 2)
dans le détendeur sont propres et non endommagés.
3. Insérer complètement la bouteille dans l'étui de transport. Pour éviter
tout dommage, veiller à tenir la bouteille écartée du volant du
détendeur pendant son insertion.
4. Aligner la bouteille avec le détendeur et serrer fermement le volant à
la main (Fig. 4). Ne pas utiliser d'outils et ne pas trop serrer.
3.1.3 Essai de fonctionnement
Contrôle d'étanchéité et alerte sonore
AVERTISSEMENT
!
Tout échec de l'appareil respiratoire à l'une des étapes des essais
de fonctionnement (valeur normalisée ou paramètre) ou la présence
d'une fuite manifeste signale un défaut du système. Signaler le
défaut au personnel d'entretien formé ou contacter Dräger. Ne pas
utiliser l'appareil respiratoire avant d'avoir corrigé le défaut.
1. Appareils à pression positive : appuyer sur le bouton de coupure de
surpression (Fig. 2, N° 2) pour fermer la valve.
2. Ouvrir lentement, mais à fond, le robinet de la bouteille pour mettre le
système sous pression. Le sifflet émettra un son bref pendant la
pressurisation.
3. S'assurer que la bouteille est pleine, puis fermer le robinet de la
bouteille.
4. Patienter pendant une minute, puis observer le manomètre et rouvrir
le robinet de la bouteille. La pression indiquée par le manomètre ne
doit pas augmenter de plus de 10 bar (un repère radial sur la face du
manomètre). Rechercher et réparer toute fuite avant l'utilisation (voir
Section 4). Si nécessaire, localiser la fuite avec une solution
savonneuse.
5. Fermer le robinet de la bouteille et purger le système en procédant
comme suit :
○ Appareils à pression positive : couvrir hermétiquement la sortie de
la soupape à la demande avec la paume de la main. Appuyer sur
le bouton frontal (Fig. 2, N° 3) pour activer le passage de l'air, puis
soulever très lentement la main pour laisser l'air s'échapper.
○ Appareils à pression normale : appuyer prudemment sur le bouton
frontal (Fig. 2, N° 3) pour laisser l'air s'échapper très lentement.
6. Le sifflet doit commencer dans la plage de 110 à 100 bar.
7. Appareils à pression positive : appuyer sur le bouton de coupure de
surpression (Fig. 2, N° 2) pour fermer la valve.
3.1.4 Mise en place du PAS Colt (position prêt à l'emploi)

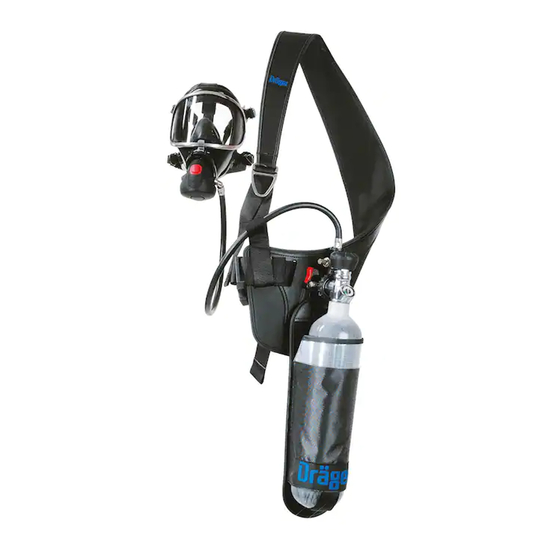

Voir aussi la Fig. 1 qui représente le PAS Colt porté en position prêt à
l'emploi.
1. Ouvrir la boucle de la ceinture et déployer complètement la ceinture
ainsi que la sangle d'épaule.
2. Faire passer le bras gauche à travers le harnais en amenant celui-ci
par-dessus la tête et sur l'épaule droite, puis positionner la sangle en
diagonal en travers du corps avec la bouteille contre la hanche gauche.
3. Enrouler la ceinture autour de la taille et fermer la boucle, mais ne pas
serrer.
4. Saisir le robinet de la bouteille de la main gauche et soulever jusqu'à
ce que la ceinture soit alignée sur la taille. Serrer alors la ceinture
jusqu'à ce que l'équipement repose fermement et confortablement sur
la taille. Tirer vers le bas pour ajuster la sangle d'épaule.
5. Vérifier si le raccord du masque complet ainsi que le coupleur et le joint
torique de la soupape à la demande sont propres et en bon état.
6. Raccorder la soupape à la demande au masque complet en procédant
comme suit :
○ Coupleur à encliqueter : l'enfoncer dans le raccord du masque
complet jusqu'à ce qu'il s'enclenche à sa place. Vérifier la fixation
en tirant légèrement sur l'accouplement pour essayer de le
séparer.
○ Coupleur à visser : le visser dans le raccord du masque complet
et serrer à la main. Lorsque la soupape à la demande est fixée au
masque complet, le connecteur peut pivoter et permet ainsi le
mouvement de la tête et du corps du porteur.
7. Passer la sangle de nuque du masque complet par-dessus la tête, puis
insérer le tourillon de la sangle de nuque dans le trou dans la sangle
centrale du harnais serre-tête.
Draeger Safety UK Limited
Ullswater Close Tel +44 1670 352 891
Blyth, NE24 4RG Fax +44 1670 356 266
Royaume-Uni www.draeger.com
3354169 (A3-D-P) Page 1 sur 3
