Dräger PAS Colt PPM Notice D'utilisation

®
PAS Colt PPM
Équipement de protection respiratoire à usage combiné: évacuation/ChargAir
1 Pour votre sécurité
1.1 Consignes générales de sécurité
● Veuillez lire attentivement la notice d'utilisation du produit avant de
l'utiliser.
● Respecter rigoureusement la notice d'utilisation. L'utilisateur doit
comprendre et observer strictement la totalité des instructions. Utiliser
ce produit exclusivement aux fins spécifiées dans le chapitre
Utilisation prévue du présent document.
● Ne pas jeter cette notice d'utilisation. S'assurer que les utilisateurs de
ce produit la conservent et l'utilisent de façon conforme.
● Seuls les utilisateurs dûment formés et compétents sont autorisés à
utiliser cet appareil.
● Respecter toutes les règles et réglementations locales et nationales
relatives à cet appareil.
● Seul le personnel compétent et muni de la formation adéquate est
autorisé à contrôler, réparer et entretenir le produit. Dräger recommande
de conclure un contrat de service Dräger pour toutes les opérations de
maintenance et conseille de faire effectuer toutes les réparations par
Dräger.
● Le personnel technique dûment formé doit inspecter et assurer la
maintenance de ce produit suivant les stipulations figurant dans le
chapitre Maintenance du présent document.
● Veuillez utiliser uniquement des pièces de rechange originales et des
accessoires Dräger, sinon il y a risque de fonctionnement incorrect de
l'appareil.
● Veuillez ne pas utiliser un appareil défectueux ou incomplet, et ne pas
modifier l'appareil.
● Veuillez informer Dräger de toute défaillance ou tout défaut des
composants.
1.2 Définitions des symboles d'avertissement
Des symboles d'avertissement sont utilisés dans le présent document afin
de mettre en évidence le texte qui requiert une plus grande attention de la
part de l'utilisateur. La signification de chaque symbole est donnée ci-
dessous :
AVERTISSEMENT
Indique une situation potentiellement dangereuse, qui, si elle n'est
pas évitée, peut causer la mort ou des blessures sérieuses.
ATTENTION
Indique une situation potentiellement dangereuse, qui, si elle n'est
pas évitée, peut causer des blessures physiques ou des dégâts au
produit ou à l'environnement. Peut également être utilisée pour
signaler des pratiques non sûres.
REMARQUE
Indique des informations supplémentaires relatives à l'utilisation
de l'appareil.
2 Description
2.1 Vue d'ensemble de l'appareil

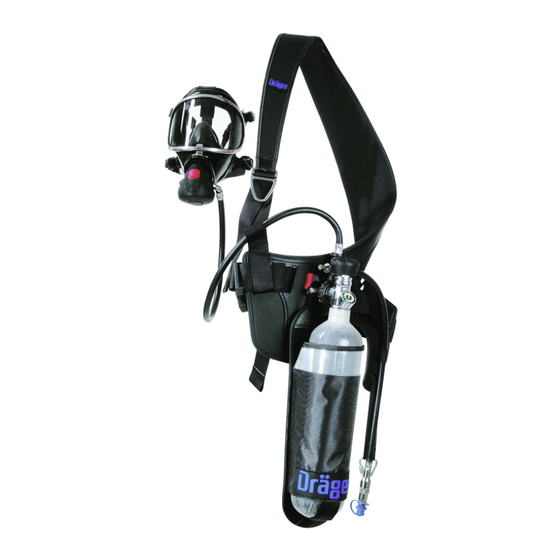

Le masque à pression positive Dräger PAS Colt est un appareil
respiratoire d'évacuation d'urgence qui fournit une protection dans une
atmosphère contaminée ou pauvre en oxygène lors de l'évacuation vers
une zone respirable sûre ou zone d'attente définie.
Dans la zone d'attente définie, la bouteille d'air du PAS Colt PPM peut être
rechargée et maintenue ensuite entièrement chargée par une source d'air
de charge (ChargAir). Cela permet au porteur de respirer normalement
dans la zone d'attente, puis de rejoindre une atmosphère respirable sûre
lorsqu'une évacuation complète est possible.
Les principales caractéristiques du produit sont :
● La bride de transport est constituée d'un harnais en bandoulière et
d'une ceinture.
● La bouteille d'air en fibre de carbone se met dans un porte-bouteille
monté sur la hanche. La pression de la bouteille est affichée sur le
manomètre (fig. 1, élément 1), et lorsque la bouteille est remplie, elle
donne de l'air pendant 15 minutes.
● Le détendeur (fig. 1, élément 2) réduit la pression de la bouteille à un
niveau moyen (la pression requise pour la soupape à la demande
(fig. 1, élément 4) sur le masque).
● Le raccord ChargAir (fig. 1, élément 5) est un raccord mâle utilisé avec
une source d'air de charge pour remplir rapidement la bouteille d'air
pendant que le porteur respire à l'aide de l'équipement. Le
raccord ChargAir est équipé d'une soupape de surpression (fig. 1,
élément 3) qui empêche toute surcharge et protège la bouteille en
s'ouvrant pour relâcher la pression lorsque celle-ci dépasse un niveau
fixé supérieur à 200 bar. Si la soupape de surpression s'enclenche,
l'équipement respiratoire doit être renvoyé à Dräger pour qu'il soit
inspecté et réparé pour des raisons de sécurité.
● Les sorties ChargAir dans la zone d'attente doivent être des raccords
femelles Aeroquip (FD17-1003-04-04).
● Le robinet de la bouteille possède un appareil d'activation automatique
que l'on actionne en retirant un clip d'arrêt à deux agrafes (fig. 2,
élément 1). Le clip est relié par un tirant à un clip à arc-boutant
(fig. 2, élément 2), lui-même connecté à un anneau de tirage (fig. 2,
élément 3) sur le masque. Ce système permet de tirer automatiquement
le clip d'arrêt lorsque le masque est retiré de son sac de protection.
● Le masque facial (Fig. 3) comporte un jeu de brides élastique à cinq
points et un masque intérieur couvrant le nez et la bouche pour fournir
de l'air au porteur. Le masque est normalement stocké à l'intérieur d'un
sac situé sur le porte-bouteille et est doté d'une poignée de tirage
(fig. 3, élément 1) permettant de sortir le masque du sac pour l'utiliser.
Le fait de sortir le masque active le dispositif d'activation automatique
du robinet de la bouteille.
● La soupape à la demande régule l'alimentation du porteur en air
respirable pendant l'utilisation. La soupape est activée par l'inhalation
du porteur (activation par la première respiration) et elle peut être
désactivée en appuyant sur un bouton de réinitialisation (Fig. 3,
élément 2) si nécessaire.
2.2 Usage prévu
Quand ce produit est utilisé avec une bouteille d'air homologuée, il fournit
au porteur la protection lui permettant d'évacuer un lieu contaminé ou
pauvre en oxygène, ou de rester dans la zone d'attente avec une source
d'air de charge compatible.
La bouteille d'air utilisée avec ce produit doit être une bouteille
homologuée Dräger, sinon le bon fonctionnement du produit peut être
compromis. Contacter Dräger pour de plus amples informations.
Températures limites de fonctionnement : -15 °C à 60 °C.
2.3 Restrictions d'utilisation
Le poids du produit dépasse 5 kg. Un tel poids ne peut être porté au-delà
de 8 heures.
PAS ® est une marque déposée de Dräger, Dow Corning ® et Molykote
5
1
A
1
150
100
200 220
50
bar
® sont des marques déposées de Dow Corning Corporation
1
3
2
1
2
2
3
4291
B C
4284/4285/4286
5
1120
7
3394
9
4288
1
11
3656
13
3661
1
1
15
4289
Notice d'utilisation
2.4 Homologations
Les normes, directives et instructions européennes selon lesquelles ce
produit est homologué sont spécifiées dans la déclaration de conformité
(voir la déclaration de conformité ou www.draeger.com/product-
certificates).
2.5 Explication des marques et symboles
2
est la marque de conformité MED.
La date de fabrication du produit est représentée sur la zone d'inscriptions
3
sous la forme MM/AAAA.
3 Utilisation
4
AVERTISSEMENT
L'équipement doit assurer la durée nécessaire pour que le porteur
atteigne une zone sûre. Lorsque vous sélectionnez le type et la
durée de l'équipement d'évacuation, il est essentiel de prendre en
compte les risques potentiels, l'emplacement de stockage et les
1
issues de secours.
4292
3.1 Préparation à l'utilisation
AVERTISSEMENT
À la réception du PAS Colt PPM de Dräger, le produit n'est pas
configuré pour être immédiatement opérationnel. Le dispositif
d'activation automatique de la bouteille n'est pas connecté et la
bouteille d'air risque de se vider. Veuillez effectuer la procédure
suivante pour préparer le produit à l'usage.
3
Tout de suite après avoir déballé l'équipement :
4293
1. Si la bouteille d'air est livrée déchargée, reportez-vous à la
section 4.2.7 pour les instructions de chargement de la bouteille.
2. Veuillez installer la bouteille d'air et connecter le dispositif d'activation
automatique (veuillez consulter la section 4.2.5).
3.2 Mise en place de la bride de transport
Veuillez vous reporter également à la fig. 1.
1. Veuillez vérifier que le pointeur du manomètre de la bouteille est dans
la zone verte, et que le dispositif d'activation automatique de la
4
bouteille est correctement connecté (fig. 2, éléments 1 et 2).
2. Veuillez ouvrir la boucle de la ceinture et l'étendre complètement, ainsi
que la sangle de nuque.
3. Veuillez placer le bras gauche à travers le harnais d'épaule en tenant le
harnais au-dessus de votre tête et sur l'épaule droite, en positionnant la
sangle en diagonale sur le corps avec la bouteille contre la hanche
gauche.
4. Veuillez faire passer la ceinture autour de la taille et attacher la boucle
sans serrer.
5. Veuillez tenir le robinet de la bouteille avec la main gauche et le
soulever jusqu'à ce que la ceinture soit au niveau de la taille. Puis
serrez la ceinture jusqu'à ce que l'équipement soit bien attaché et
confortable sur la poitrine. Tirez la sangle de nuque vers le bas pour
6
l'ajuster.
1113
3.3 Mise en place du masque facial et procédure
d'évacuation
AVERTISSEMENT
Le masque facial n'est placé correctement que quand tout le joint
est en contact avec la peau. Les cheveux, les poils de barbe (y
compris barbe de trois jours et favoris), les boucles d'oreille ou autre
piercings et les lunettes de vue interfèrent avec le joint du masque
et ne sont pas autorisés dans la zone du joint. De plus, les cheveux
8 susceptibles de nuire à l'étanchéité du masque (chignons, queues
de cheval, postiches, etc.) ne sont pas autorisés.
3693
REMARQUE
La durée de respiration permise par la bouteille dépend de la
consommation d'air du porteur. L'augmentation du rythme
respiratoire produite par l'effort physique réduit la durée disponible
pour l'évacuation. Le porteur doit être en mesure d'atteindre la
zone voulue avant que la bouteille soit vide.
1. Veuillez saisir la poignée (fig. 4, A) et tirer fermement vers le haut pour
sortir le masque du sac (fig. 4, B).
2. Continuez à tirer le masque vers le haut pour retirer le clip d'arrêt
10
(fig. 4, C) et activer le robinet de la bouteille.
3. D'une main, veuillez tenir le masque sur le visage, et de l'autre, tirer
4290
fermement le jeu de brides élastique par-dessus l'arrière de la tête et
le centrer sur la tête (fig. 5).
4. Veuillez serrer les deux tirants inférieurs de manière égale vers
l'arrière de la tête (fig. 6).
5. Une fois le masque facial en place, inhalez pour activer l'alimentation
en air respirable. La durée d'alimentation en air commence au moment
de l'activation de la soupape à la demande par la première respiration.
6. Respirez normalement et dirigez-vous immédiatement vers l'une des
zones suivantes par la voie la plus courte et la plus sûre :
○ Un environnement respirable sûr (veuillez vous reporter à la
section 3.3.1).
12
○ Une zone d'attente définie avec une alimentation en air
respirable ChargAir (veuillez consulter la section 3.3.2).
3680
3.3.1 Environnement respirable sûr
AVERTISSEMENT
Veuillez ne pas retirer l'équipement avant d'avoir atteint un
environnement respirable sûr.
ATTENTION
Ne laissez pas tomber l'équipement, il pourrait être endommagé.
14
Une fois dans une atmosphère sûre :
3659
1. Veuillez retirer le masque et continuer à respirer normalement.
2. Veuillez appuyer sur le bouton de réinitialisation (Fig. 3, élément 2)
pour couper le passage de l'air à travers la soupape à la demande.
16
4287
