VEGABAR 82, raccord fileté non arasant
ø 40 mm
( 1.57 ")
SW 27 mm
(1.06")
G½
ø 3 mm
( 0.12 ")
DU/9Q
G½
ø 3 mm
( 0.12 ")
DD

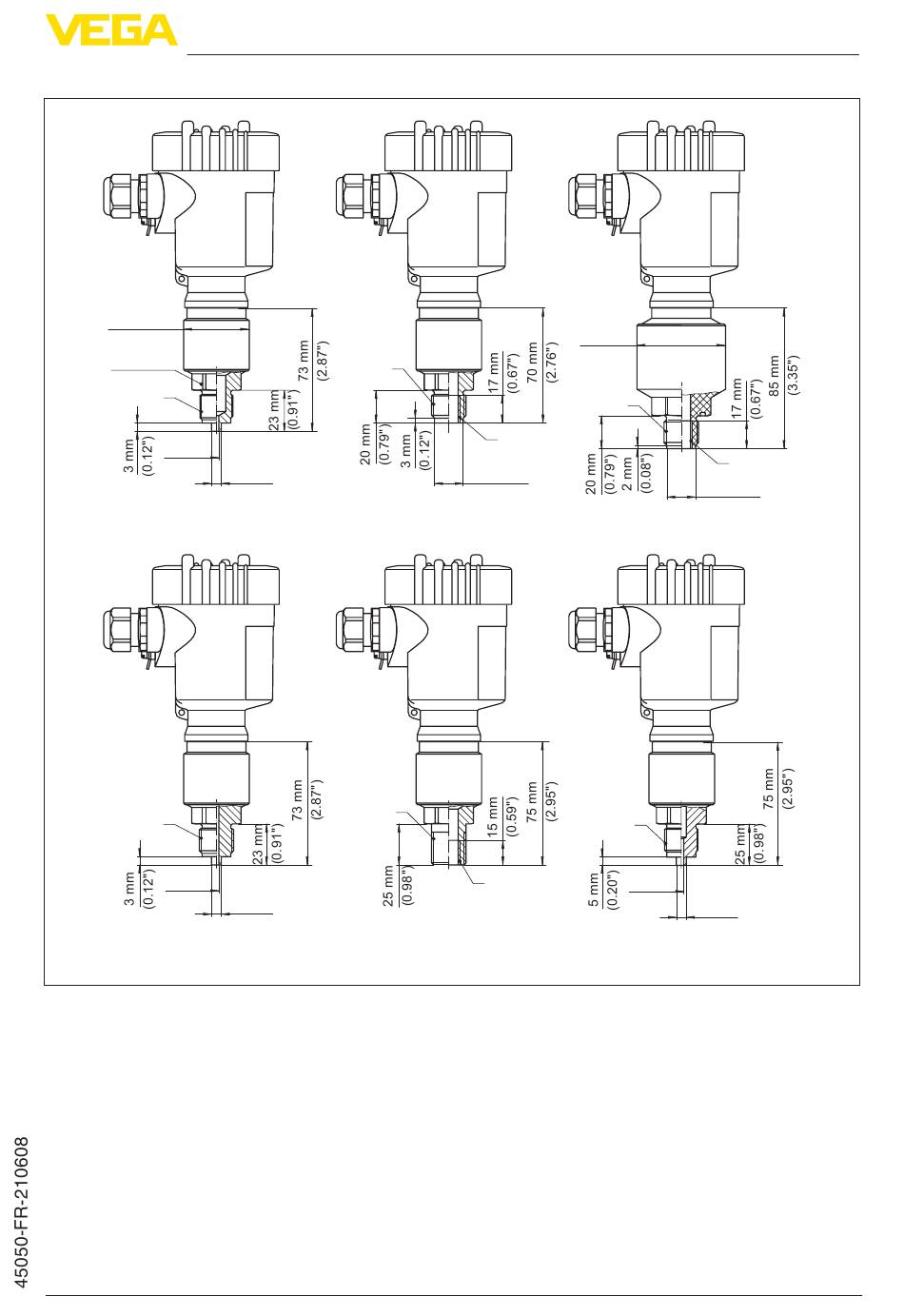

Fig. 39: VEGABAR 82, raccord fileté non arasant
DU/Q9
DI G½, intérieur G¼, ISO 228-1
DQ G½, intérieur G¼ A, ISO 228-1, PVDF
DD G½, EN 837 ; à volume réduit
LF ½ NPT, intérieur ¼ NPT, ASME B1.20.1
C2 M20 x 1,5 EN 837; Raccord manométrique
VEGABAR 82 • Appareil secondaire pour la pression différentielle électronique
G½
ø 6 mm
( 0.24 ")
½ NPT
ø 6 mm
( 0.24 ")
G½, EN 837; raccord de manomètre 316L/PEEK
ø 54 mm
( 2.13 ")
G½
G¼
ø 17,5 mm
( 0.69 ")
DI
M20x1,5
¼ NPT
LF
9 Annexe
G¼
ø 17,5 mm
( 0.69 ")
DQ
ø 3 mm
( 0.12 ")
ø 6 mm
( 0.24 ")
C2
