Description
Fonction spécifique au pays
DE
NSp.
3.2.6.4 Procédé de régulation cos phi (P/Pn)
IT
CEI021
Le procédé de régulation permet de définir jusqu'à 10 points d'appui (mais au moins 2) pour le facteur
de déphasage cos phi. Un point d'appui est défini par la paire de valeurs. (Prescription d'une puis-
sance réelle en %, par rapport à la puissance nominale de l'appareil, et d'une valeur cos-phi corres-
pondante).
À l'état de livraison, cos-phi est activé avec une courbe caractéristique prédéfinie.
Cette courbe caractéristique, composée de trois points d'appui individuels dépend de la puissance
nominale CA de l'onduleur.
cos φ
0.9
1
0.9

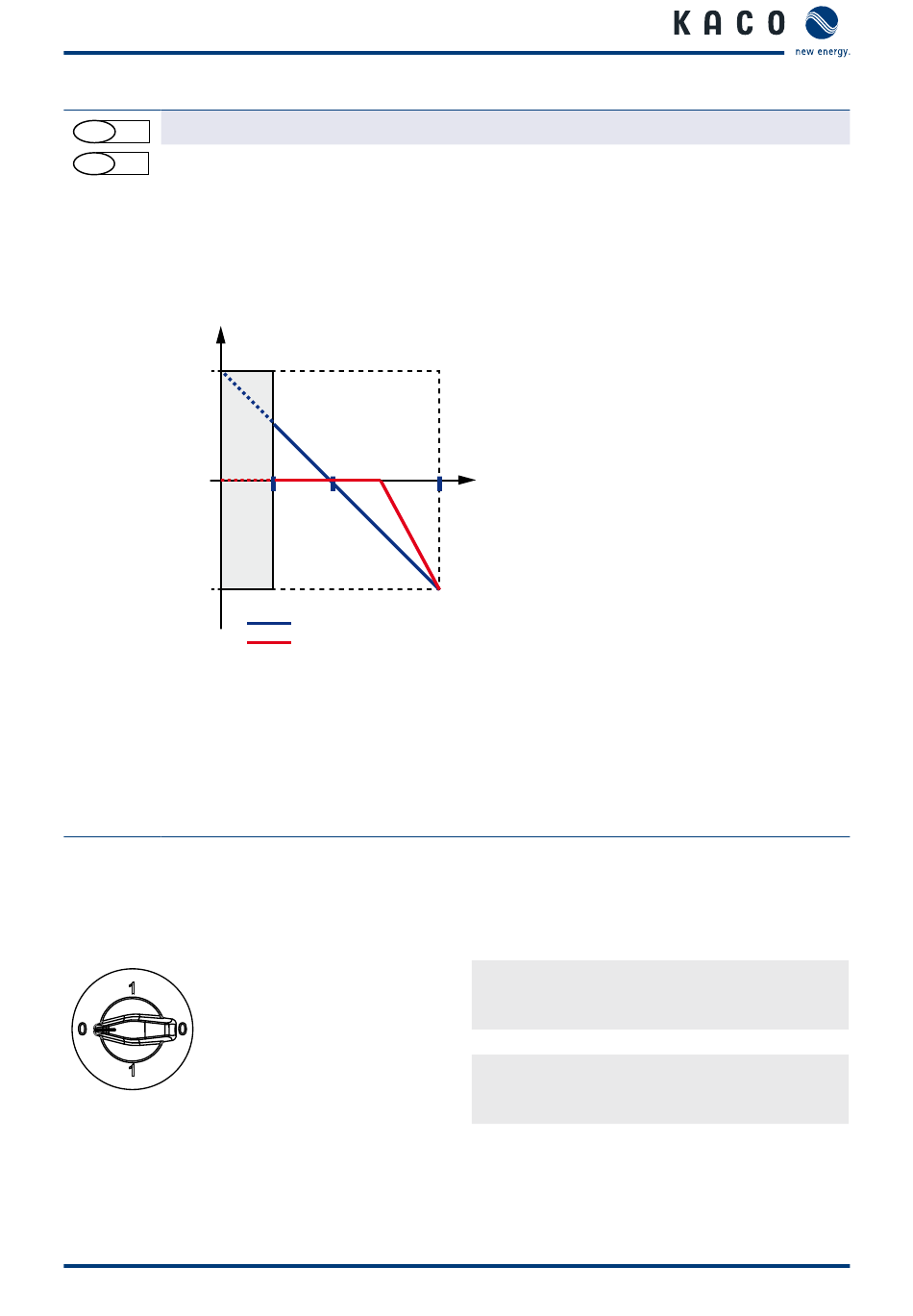

Figure 5 : Procédé de régulation cos-phi (P/pn)
P AC ,nominale< 13,8 kVA
1. Point d'appui
2. Point d'appui 50 % P/ PN - - cos phi 1.000
3. Point d'appui 100 % P/ PN - - cos phi 0.950 sous-excité (u)
Afin de respecter aussi les exigences concernant l'alimentation en puissance réactive sur les niveaux
d'installation, les onduleurs peuvent être réglés à cos phi 0,8 (sur-excité - u) et 0,8 (sous-excité - o).
3.2.7
Composants mécaniques
3.2.7.1
Disjoncteur CC
Trois disjoncteurs CC se trouvent à l'intérieur du boîtier de l'onduleur. Le disjoncteur CC permet de déconnecter l'on-
duleur du générateur PV en cas d'opération de dépannage.
Figure 6 : Disjoncteur CC
Page 12
o (surexcité)
0,2
0,5
1
u (sous-excité)
Courbe caractéristique avec 2 points d'appui
Courbe caractéristique avec 3 points d'appui
0 % P/ PN - - cos phi 1.000
P /Pn
Déconnecter l'onduleur du générateur PV
" Faire passer le disjoncteur CC de la position 1
(MARCHE) à la position 0 (ARRÊT).
Relier l'onduleur au générateur PV
" Faire passer le disjoncteur CC de la position 0
(ARRÊT) à la position 1 (MARCHE).
Manuel d'utilisation Powador 3200-6600_FR
