3.2.3
Montage sur entraînement pivotant
Pour le montage sur un entraînement pivotant selon VDI/VDE 3845, vous disposez du kit de
montage suivant :

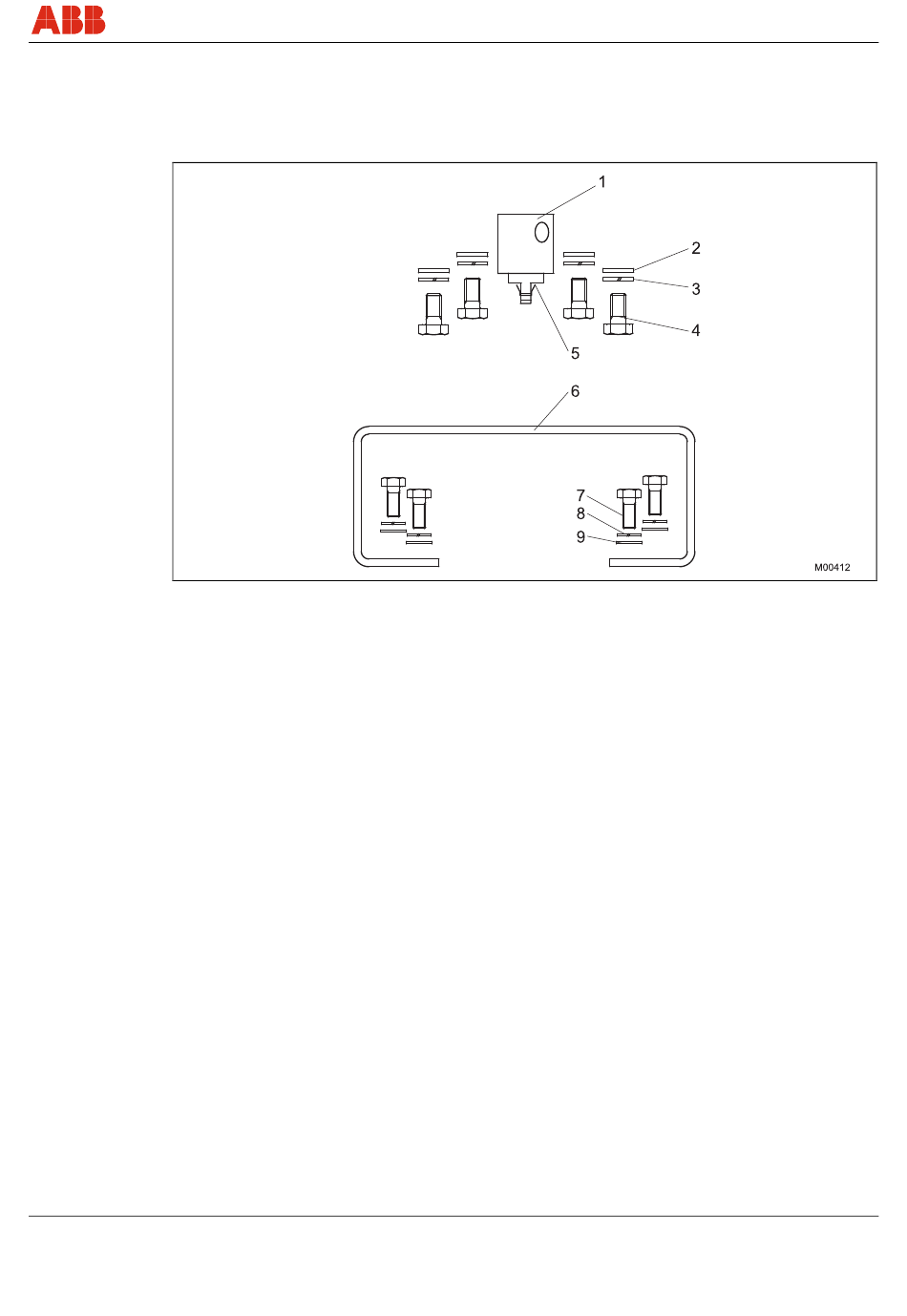

Fig. 11
•
Adaptateur (1) avec ressort (5).
•
quatre vis M6 (4), quatre rondelles élastiques (3) et quatre rondelles (2) pour la fixation de la
console de montage (6) sur le positionneur.
•
quatre vis M5 (7), quatre rondelles élastiques (8) et quatre rondelles plates (9) pour la
fixation de la console de montage sur l'entraînement.
Outillage nécessaire :
-
Clé de 10/13
-
Clé de 3 pour vis à six pans creux
CI/TZIDC-200/210/220-FR
TZIDC-200, TZIDC-210, TZIDC-220
Montage
19
