6 Mise en service
!
80
6.2.3
Quick Setup "Débit pulsé"
Lors de l'utilisation types de pompes à débit pulsé, comme les pompes à piston, à flexible, excentri-
ques etc, on a un débit fortement variable dans le temps (fig. 61).
Avec ces types de pompes on pourra également avoir des débits négatifs en raison du volume de
fermeture ou d'une non étanchéité des vannes.
A
Q
1
Q
3

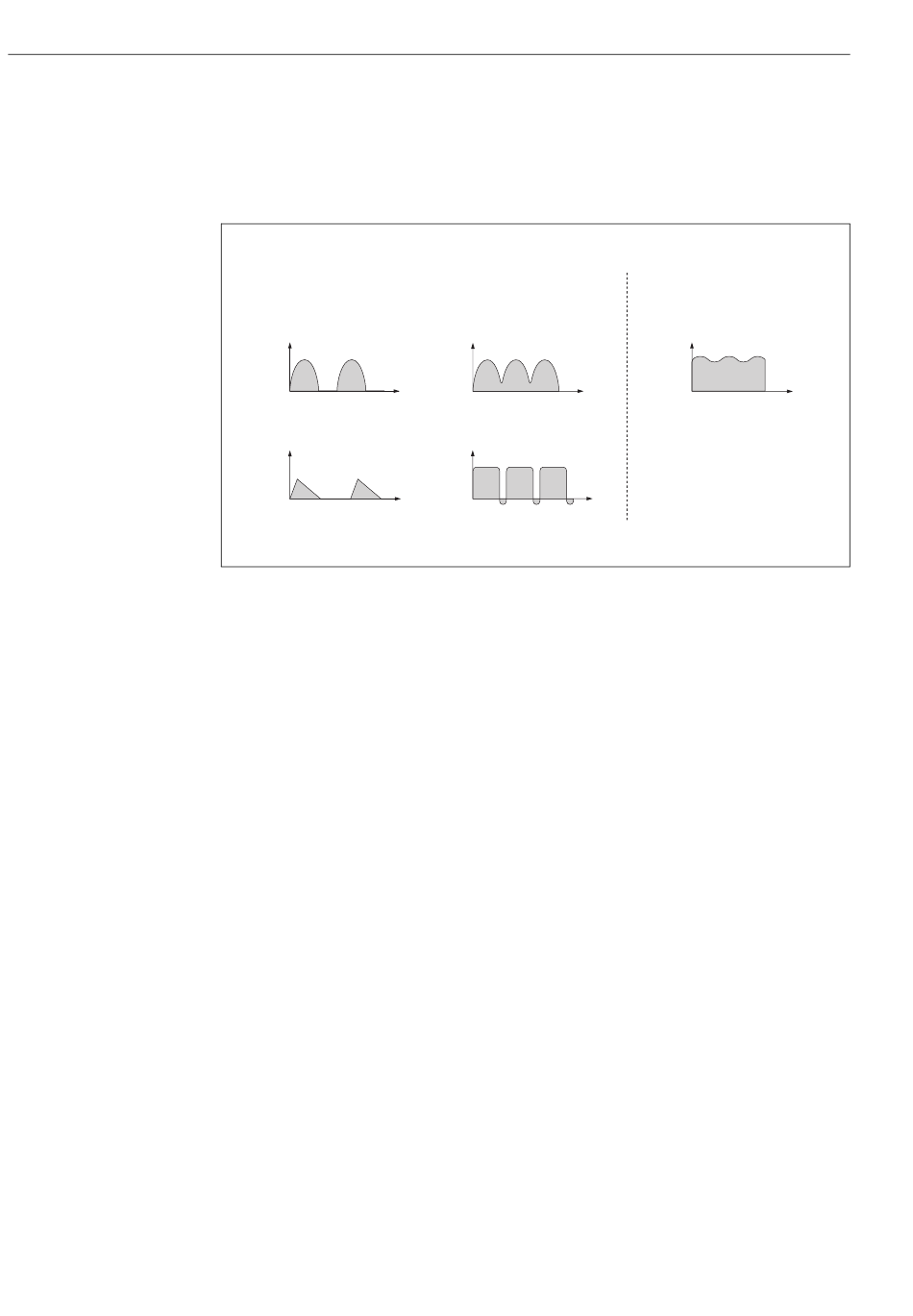

Fig. 61 :
Caractéristique des différents types de pompes
A = avec débit fortement pulsé
B = avec débit faiblement pulsé
1
Pompe excentrique à 1 cylindre
2
Pompe excentrique à 2 cylindres
3
Pompe magnétique
4
Pompe péristaltique, câble de raccordement flexible
5
Pompe à piston à plusieurs cylindres
Débits fortement pulsés
Par le biais d'un réglage de différentes fonctions via le Quick Setup "Débit pulsé", il est possible de
compenser les variations de débit sur l'ensemble de la gamme de mesure et d'enregistrer correcte-
ment les débits pulsés. Le déroulement détaillé du menu Quick Setup figure à la page 81.
Remarque !
En cas d'incertitude quant à la caractéristique de débit exacte, il est recommandé dans tous les cas
de procéder à un Quick Setup "Débit pulsé".
Débits faiblement pulsés
En présence de variations de débit faibles, par ex. lors de l'utilisation de pompes à roue dentée, tri-
ou multicylindriques, la réalisation d'un Quick Setup n'est pas absolument indispensable.
Dans de tels cas il est cependant recommandé d'adapter les fonctions suivantes (voir manuel "Des-
cription des fonctions") aux conditions présentes sur site, afin d'obtenir un signal de sortie stable et
toujours identique. Ceci est particulièrement valable pour la sortie courant :
• Amortissement système de mesure : Fonction "AMORTIS. SYSTEME" → Augmenter la valeur
• Amortissement sortie courant : Fonction "CONSTANTE TEMPS" → Augmenter la valeur
Manuel de mise en service Prosonic Flow 93
Q
2
t
Q
4
t
B
Q
5
t
t
Endress+Hauser
t
A0001213
