Manuel de mise en service Prosonic Flow 93
!
Endress+Hauser
• Les réglages nécessaires pour l'édition des valeurs mesurées dans le cas d'une mesure deux voies
se trouvent dans la fonction correspondante AFFECTATION pour l'affichage, les sorties et les tota-
lisateurs (voir Description des fonctions Proline Prosonic Flow 93, BA071D).
• Les valeurs actuelles liées arithmétiquement se trouvent dans le groupe de fonctions
CALC. VAL. PRINC. (voir Description des fonctions Proline Prosonic Flow 93, BA071D).
• Les réglages pour les voies 1 et 2 se font dans les groupes de fonctions PARA. PROCESS
(CH1...CH2), PARA. SYSTEM (CH1...CH2) et DONNEES CAPT. (CH1..CH2).
• Tenir surtout compte des recommandations de montage au chapitre "Point de montage", page
14, chapitre "Implantation", page 15, chapitre "Longueurs droites d'entrée et de sortie (version
Clamp On)", page 15 ainsi que des conseils relatifs au type d'installation au chapitre "Agencement
des capteurs (Clamp-On)", page 17.
3.3.2
Mesure deux cordes
Lors d'une mesure deux cordes le transmetteur est utilisé pour le fonctionnement de deux paires de
capteurs installées sur la même conduite. Différents types d'installation peuvent être nécessaires
pour différentes applications.
a
b

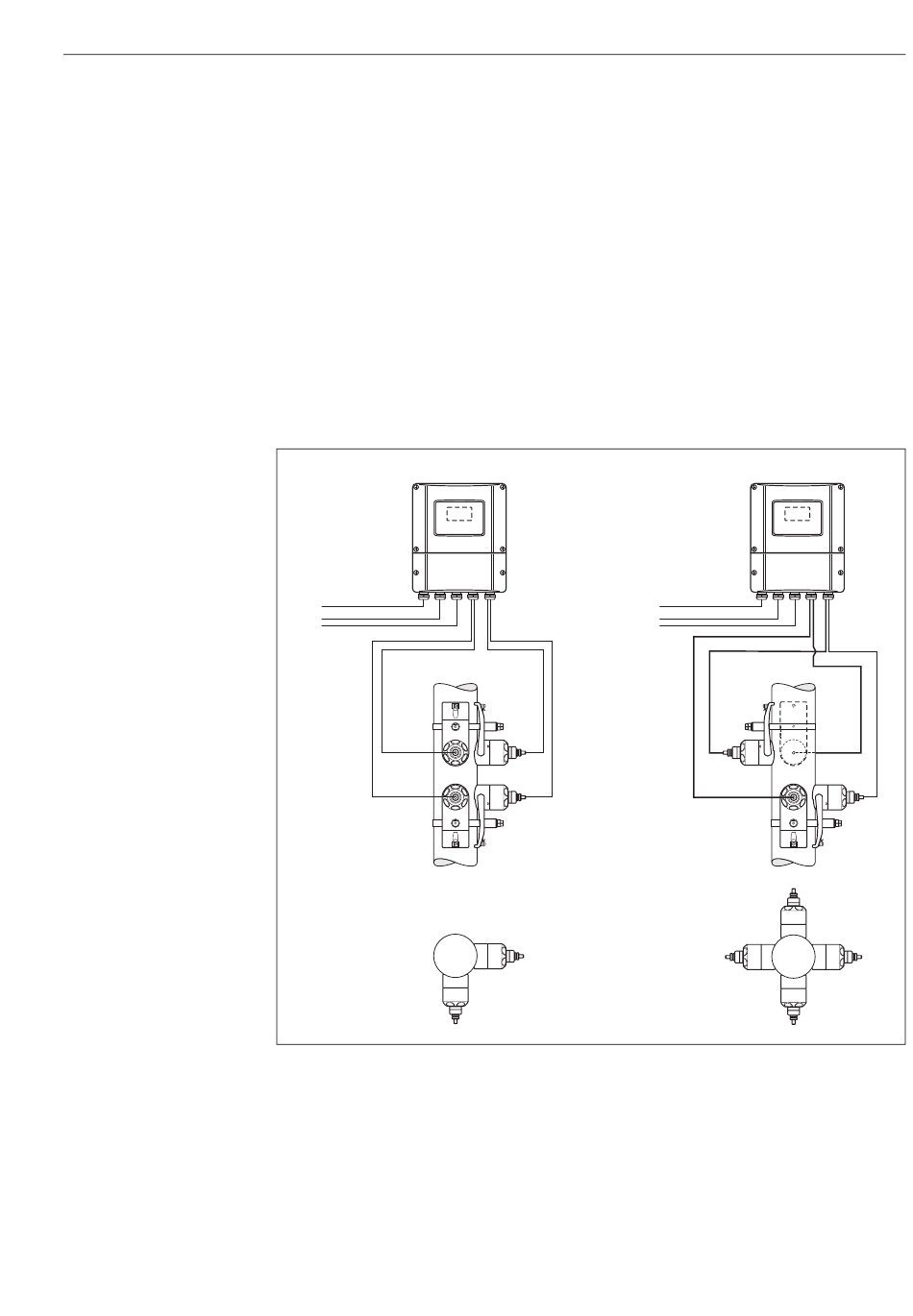

Fig. 12 :
Mesure deux cordes
a
Câble pour l'alimentation
b
Câble de signal (sorties)
Remarque !
Tenir compte des recommandations au chapitre "Agencement des capteurs (Clamp-On)", page 17.
A
B
a
b
3 Montage
A0001160
19
