Manuel de mise en service Prosonic Flow 93
Endress+Hauser
3.4.4
Montage des capteurs Prosonic Flow W/P (Clamp On)
Exécution : 1 traverse
1.
Fixer un collier de serrage pour petits ou grands diamètres nominaux comme décrit à la
page 21. Ne pas monter le second collier de serrage de manière fixe; on doit encore pouvoir le
faire glisser sur la conduite.
2.
Déterminer la distance des capteurs et la longueur de cordelette.
!
Remarque !
La détermination de la distance des capteurs et de la longueur de cordelette se fait :
– pour les appareils de mesure avec configuration sur site à l'aide du Quick Setup "Montage
des capteurs". Procéder au Quick Setup comme décrit à la page 76. La distance des capteurs
y est affichée dans la fonction DIST. CAPTEURS et la longueur de cordelette dans la fonction
LONG. CORDELETTE. Pour pouvoir exécuter le Quick Setup "Montage des capteurs", le
capteur doit être installé et raccordé à l'alimentation auxiliaire.
– pour les transmetteurs sans configuration sur site comme décrit à la page 84.
3.
Noter la longueur de cordelette obtenue sur les deux moitiés de cordelette.

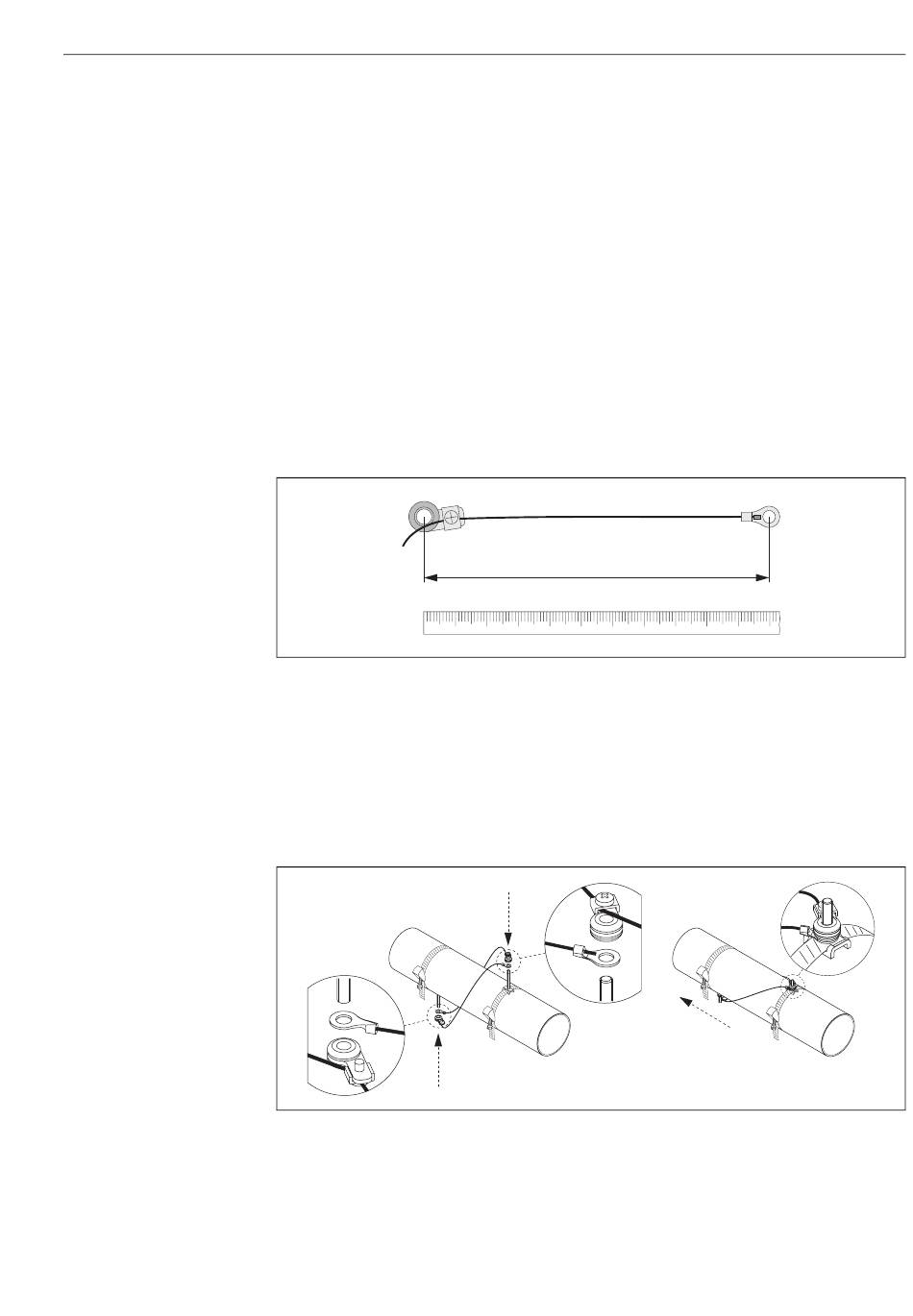

Fig. 16 :
Noter la longueur de cordelette obtenue sur les deux moitiés de cordelette (SL = longueur de cordelette)
4.
Retrousser la cosse de câble et la pièce de fixation par dessus le premier boulon fileté et faire
passer une cordelette de chaque côté de la conduite. Retrousser la cosse de câble et la pièce de
fixation par dessus le second boulon à souder. Retirer le boulon à souder avec le collier de ser-
rage jusqu'à ce que les deux cordelettes soient tendues de la même manière.
5.
Serrer le second collier et dévisser les vis à six pans creux des pièces de fixation. Démonter les
cordelettes.
Fig. 17 :
Utilisation du dispositif de mesure des cordelettes pour le placement des boulons à souder
6.
Avec les boulons à souder placer les supports de capteurs sur la conduite. A l'aide d'un tour-
nevis (clé de 13) serrer les écrous de fixation.
SL
1
2
3
4
5
6
7
8
9
10
11
3 Montage
A0001112
A0001113
25
