Câblage
#
12
4 Câblage
Danger !
• Seul un électrotechnicien est habilité à effectuer le raccordement électrique.
• Il doit avoir lu le présent manuel de mise en service et respecter ses instructions.
• Avant de commencer, assurez-vous qu'aucun câble n'est sous tension.
4.1

Raccordement au transmetteur

Le câble surmoulé du capteur est raccordé au transmetteur Liquiline CM44x de la façon suivante :

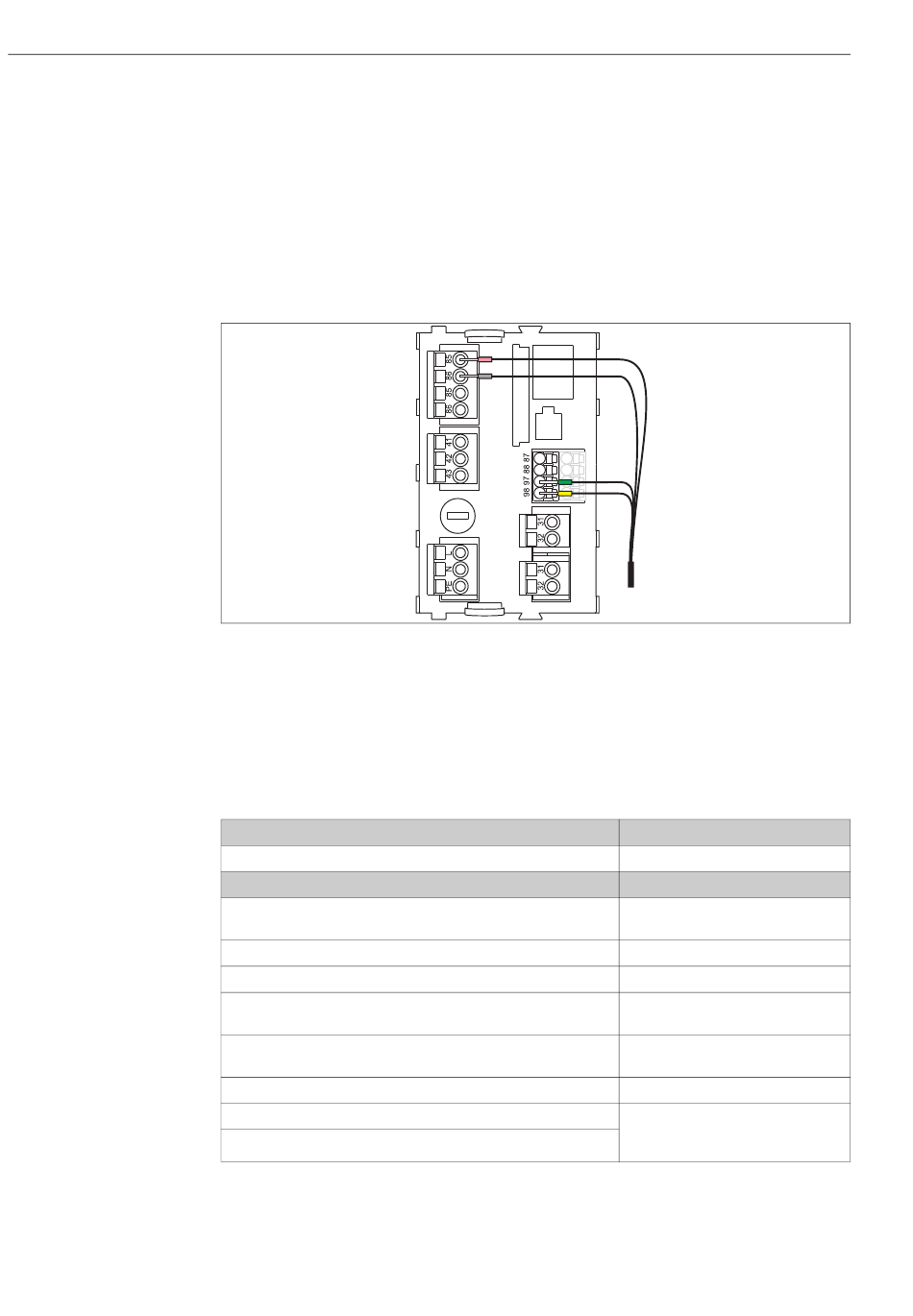

Fig. 7 : Raccordement du capteur
La longueur de câble maximale est de 100 m (328 ft).
Deux capteurs au maximum peuvent être raccordés au transmetteur Liquiline CM44x.
4.2 Contrôle de raccordement
Etat et spécifications de l'appareil
Le capteur, la sonde, la boîte de jonction ou le câble sont-ils endommagés ? Contrôle visuel
Raccordement électrique
La tension d'alimentation du transmetteur correspond-elle aux indications
de la plaque signalétique ?
Les câbles installés sont-ils soumis à une traction et torsadés ?
Le chemin de câble est-il correctement isolé ?
L'alimentation et les câbles de signal sont-ils correctement raccordés ?
Les fils de câble sont-ils suffisamment dénudés et correctement insérés dans
la borne de raccordement ?
Toutes les bornes à visser sont-elles correctement serrées ?
Toutes les entrées de câble sont-elles installées, serrées et étanches ?
Toutes les entrées de câble sont-elles installées vers le bas ou sur le côté ?
Turbimax CUS71D
Rs
Gr
V
J
Capteur
Remarques
Remarques
Câble d'alimentation / câbles de signal
Utiliser le schéma de raccordement du
transmetteur
A vérifier en tirant légèrement
Resserrer
Dans le cas d'entrées de câble latérales :
boucles de câble vers le bas pour que l'eau
puisse s'écouler.
Endress+Hauser
a0012460
