Caractéristiques techniques IRDH575
120
100
80
60
40
20
0
0

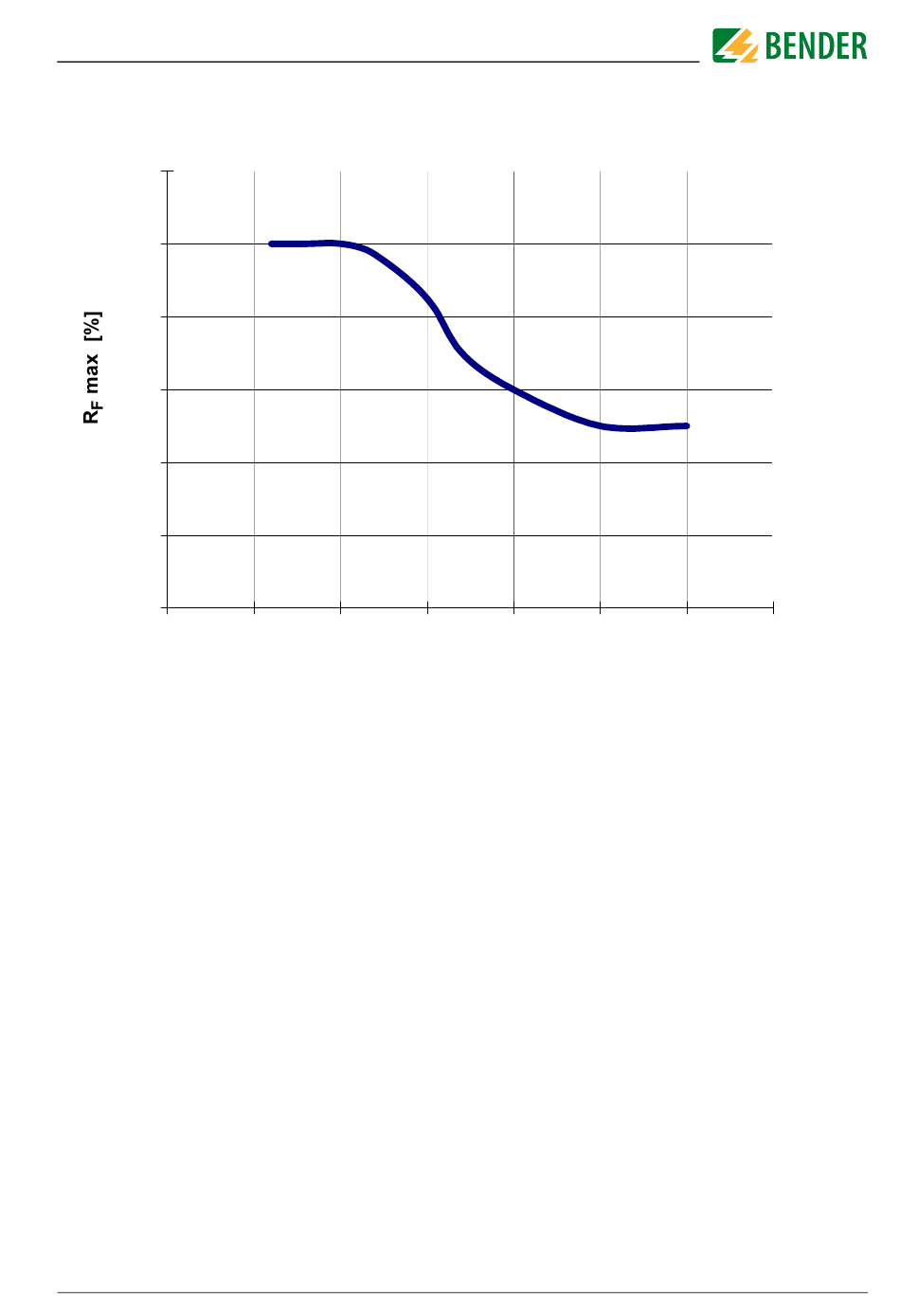

Courbe 6.
réduction de la sensibilité en cas de dépassement de la capacité de fuite du réseau
maximale C
conformément à la courbe 5. L'affichage du courant injecté sur l´IRDH575
e
varie également avec des capacités de fuite du réseau.
A propos des courbes, il est à noter que la somme des capacités en amont des différents
tores doit être au moins égale à 50 % de la capacité totale pour éviter une baisse de la
sensibilité. Dans le cas contraire, des signalisations de défauts erronées peuvent
survenir.
La capacité maximale de fuite du réseau est de 300 μFV/230 V = 1,3 μF.
Un franchissement de la valeur de seuil peut provoquer des déclenchements
intempestifs.
IRDH575_D00089_00_M_XXFR/06.2014
0,5
1
1,5
2
x C
max [μ F]
e
2,5
3
3,5
85
