Caractéristiques techniques IRDH575
Limites de réponse pour le localisateur EDS473
Pour démarrer automatiquement la recherche de défauts d´isolement, il ne faut pas,
pour une tension nominale donnée, paramétrer de valeurs de résistance trop élevées
pour les seuils d´alarme 1 et 2, sinon le courant d´injection émanant de l´EDS ne suffira
pas pour la localisation du défaut d´isolement. Déterminer au moyen des abaques les
valeurs adaptées à votre installation.
700
600
500
400
300
200
100
0
0

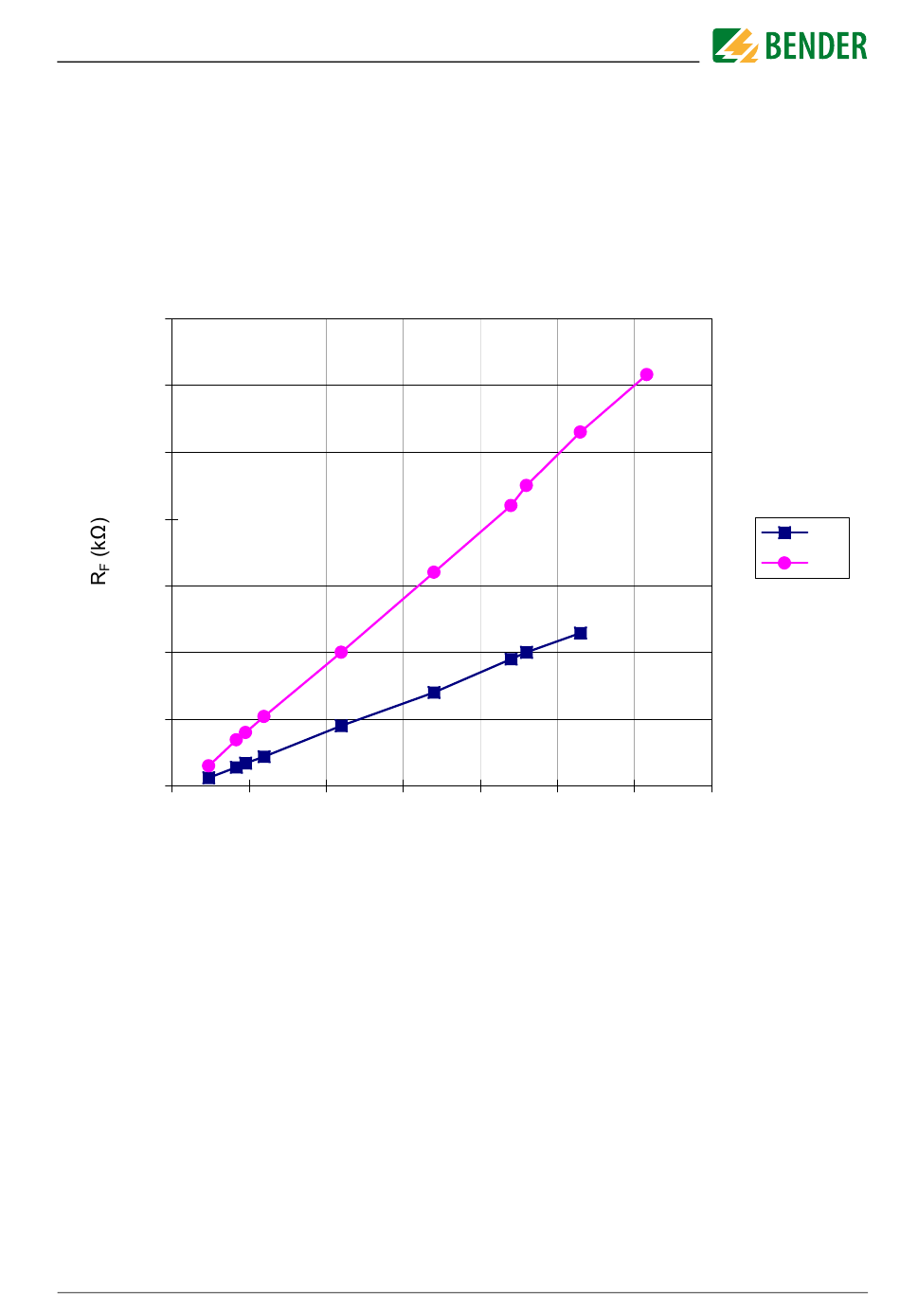

Courbe 4 :
Sensibilité maximale en fonction de la tension du réseau à surveiller pour une capacité
de fuite maximale C
DC : paramétrage du courant d´injection1 ou 2,5 mA.
AC : paramétrage du courant d´injection 2,5 mA
Le système EDS473 est utilisable avec des tensions nominales allant jusqu´à AC 265 V et
DC 308 V.
IRDH575_D00089_00_M_XXFR/06.2014
50
100
150
selon la courbe 5.
e
200
250
U
(V)
n
300
350
AC
DC
83
