Fonction
Après l´ouverture de l´entrée F1/F2 la liaison avec le réseau IT est tout d´abord rétablie
puis un nouveau cycle de mesure complet commence pour la surveillance de l´iso-
lement. Avec cette fonction, il est possible de procéder à la déconnexion ciblée d´un
IRDH575 dans des réseaux IT interconnectés au moyen de contacts auxiliaires. Dans une
topologie en ligne ou en anneau, seul un commutateur peut désactiver l´IRDH275 qui
le suit, garantissant ainsi, qu´un seul ISOMETER

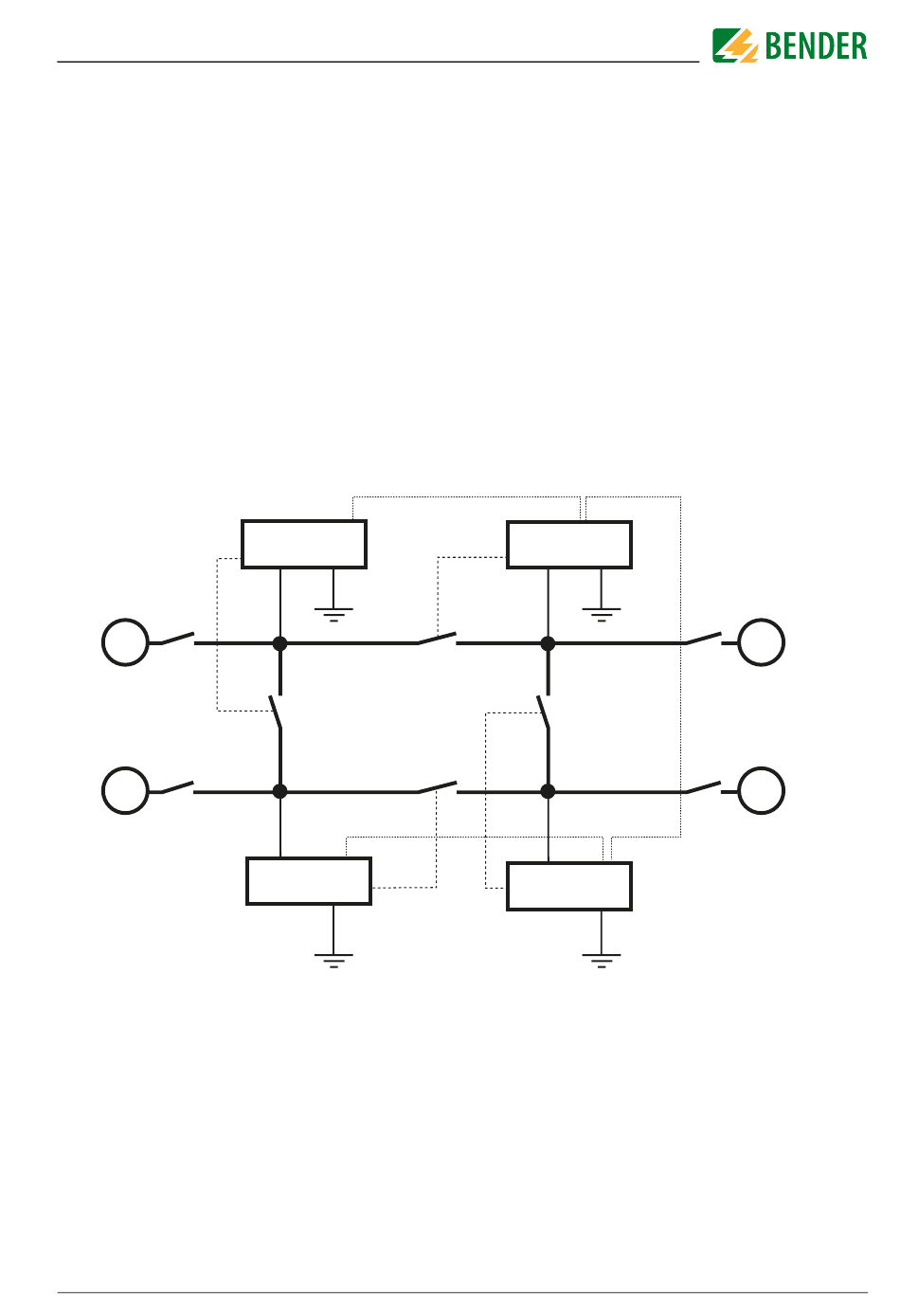

Théoriquement, dans une topologie en anneau dans laquelle tous les commutateurs
sont fermés, tous les ISOMETER
BMS (IRDH575 Adr1) surveille l´état de l´entrée F1/F2 de tous les ISOMETER® esclaves. Si
ces derniers sont tous en mode STANDBY, la fonction de surveillance de l´isolement de
l´ISOMETER® maître est maintenue, c´est-à-dire que l´entrée F1/F2 du maître est sans
effet pour cet état.
F1/F2
G
G
Exemple :
Supposons que dans la topologie en anneau telle qu´elle est décrite plus haut, le com-
mutateur correspondant à l´ISOMETER 2 soit ouvert et que les commutateurs du maître
bus (Adr. 1) et des esclaves 3 et 4 soient fermés. Dans ce cas, les fonctions ISOMETER et
EDS du maître et des esclaves 3 et 4 seraient désactivées. Malgré un changement en
mode STANDBY l´appareil doté de l´adresse 1 conserve son statut de maître. Ce qui
signifie que lorsqu´un paramétrage est nécessaire, celui-ci doit être effectué via
l´IRDH575 doté de l´adresse bus BMS 1.
IRDH575_D00089_00_M_XXFR/06.2014
®
devraient être désactivés. Afin d´éviter cela, un maître
Bus BMS (A/B, RS485)
Adr. 1
IRDH575
PE
Réseau IT 1
Réseau IT 4
Adr. 4
IRDH575
F1/F2
PE
®
soit actif par réseau IT interconnecté.
IRDH575
F1/F2
PE
Réseau IT 2
Réseau IT 3
IRDH575
F1/F2
PE
Adr. 2
G
G
Adr. 3
