Par ailleurs, le marquage du FMX21 avec diamètre extérieur 22 mm et 42 mm comporte les
informations suivantes :
Waterpilot FMX21
Ser.-No.: 1234567891A 1
p
0...600mbar
Cal./Adj. 0...400mbar
Install per dwg. 96000xxxx-

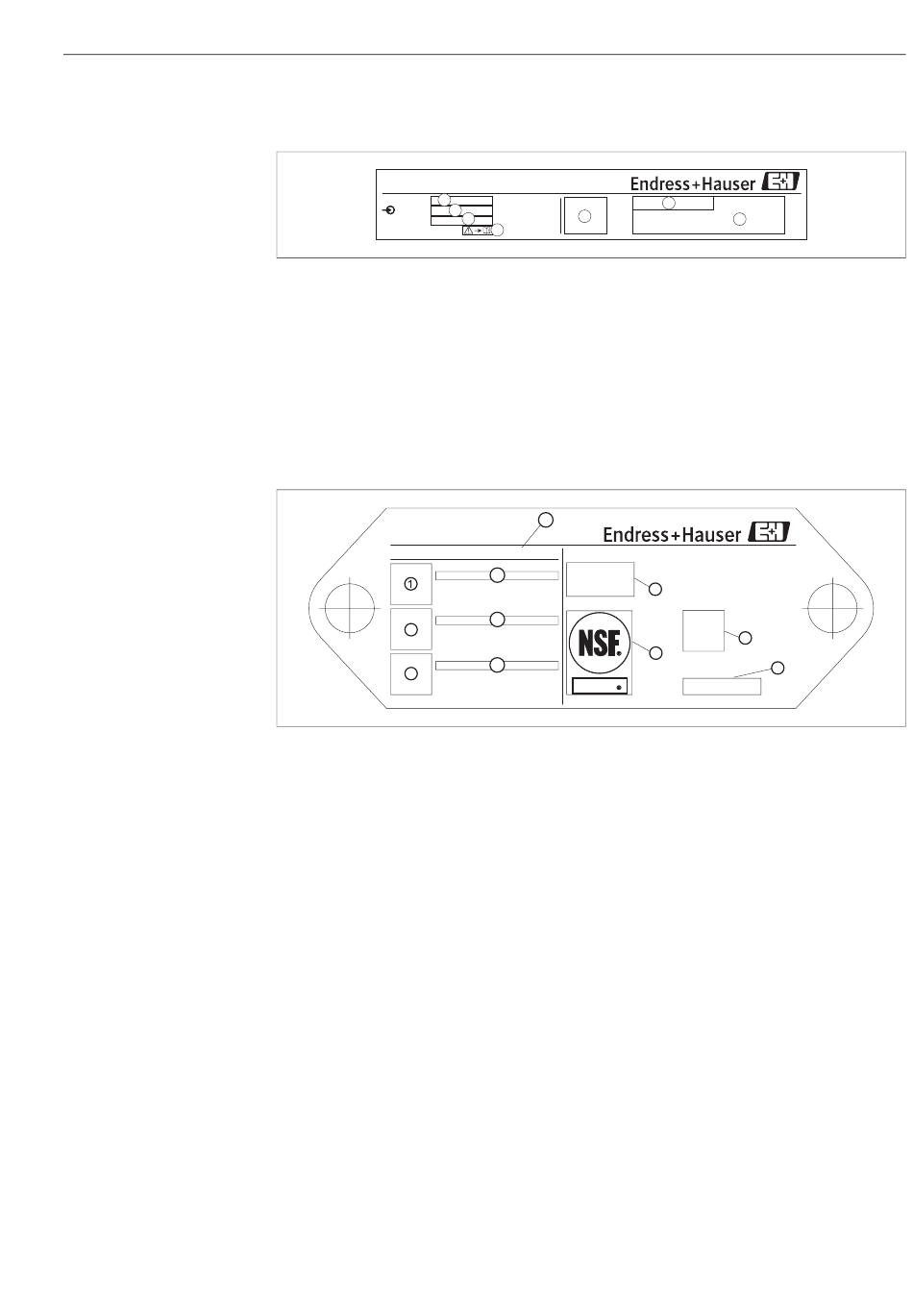

Fig. 2: Marquage FMX21
1 Numéro de série
2 Gamme de mesure nominale
3 Gamme de mesure réglée
4 Marque CE ou symbole d'agrément
5 Numéro du certificat (en option)
6 Texte pour l'agrément (en option)
Renvoi à la documentation (voir → ä 4, chapitre 1.3.1)
7
Plaque signalétique pour d'autres agréments
Made in Germany, D-79689 Maulburg
Waterpilot FMX21
Mat.: 316L/1.4435/1.4404, Al O , PE, EPDM
2
3
Fig. 3: Plaque signalétique agréments
1-3 Symbole d'agrément (agrément maritime)
4-6 Symbole d'agrément (agrément eau potable)
7 Renvoi au document
8-10 Texte pour l'agrément
11 Matériaux en contact avec le process
2.1.2 Identification de l'appareil de mesure via la référence de
commande
La référence se compose des différentes caractéristiques. Vous pouvez affecter ces caractéristiques
par le biais du chapitre "Structure de commande" dans l'Information technique TI431P.
2.1.3 Identification du type de capteur
Pour les cellules de pression absolue et relative, le paramètre de "Correction de position" est affiché
dans le menu de configuration. Pour les cellules de pression absolue c'est le paramètre "Offset de
position" qui est affiché dans le menu de configuration.
