Waterpilot FMX21
!
Endress+Hauser
Description
8 Par le biais du paramètre "Mode étalonnage", sélection-
ner l'option "humide".
Chemin : Configuration → Config. étendue →
→ Mode étalonnage
9 La pression hydrostatique pour le point d'étalonnage
inférieur est mesurée à l'appareil, par ex. 0 mbar.
Entrer la valeur de volume pour le point d'étalonnage
inférieur via le paramètre "Etalonnage vide", ici par ex.
0 l.
Chemin : Configuration → Config. étendue → Niveau
→ Etalonnage vide
10 La pression hydrostatique pour le point d'étalonnage
supérieur est mesurée à l'appareil, par ex. 400 mbar.
Entrer la valeur de volume pour le point d'étalonnage
supérieur via le paramètre "Etalonnage plein", ici par ex.
1000 l.
Chemin : Configuration → Config. étendue → Niveau
→ Etalonnage plein
11 Si l'étalonnage est réalisé avec un autre produit que le
process : entrer la densité du produit dans "Densité
mesurée". Ici par ex. "1 g/ cm
Chemin : Configuration → Config. étendue → Niveau
→ Densité mesurée
!
Remarque !
La densité de process peut seulement être modifiée si la
correction de densité automatique est désactivée (voir
pas 4).
12 Par le biais du paramètre "Ajust. entrée éch." régler la
valeur de volume pour la valeur de courant inférieure
(4 mA).
Chemin : Configuration → Config. étendue → Sortie
courant → Ajus. début éch.
13 Par le biais du paramètre "Ajustem. fin éch." régler la
valeur de volume pour la valeur de courant supérieure
(20 mA).
Chemin : Configuration → Config. étendue → Sortie
courant → Ajustem. fin éch.
14 Si l'étalonnage a été réalisé avec un autre produit que le
process : indiquer la densité du produit de process dans
le paramètre "Densité process".
Chemin : Configuration → Config. étendue → Niveau
→ Densité process.
!
Remarque !
La densité de process peut seulement être modifiée si la
correction de densité automatique est désactivée (voir
pas 4).
15 Résultat :
La gamme de mesure est réglée pour 0...1000 l.
Remarque !
1. Comme grandeurs de mesure vous disposez pour ce mode de niveau de %, hauteur de rem-
plissage, volume et masse.→ chap. 11.2 "Unité sortie".
Niveau.
➂
3
"
➁
➄
➃

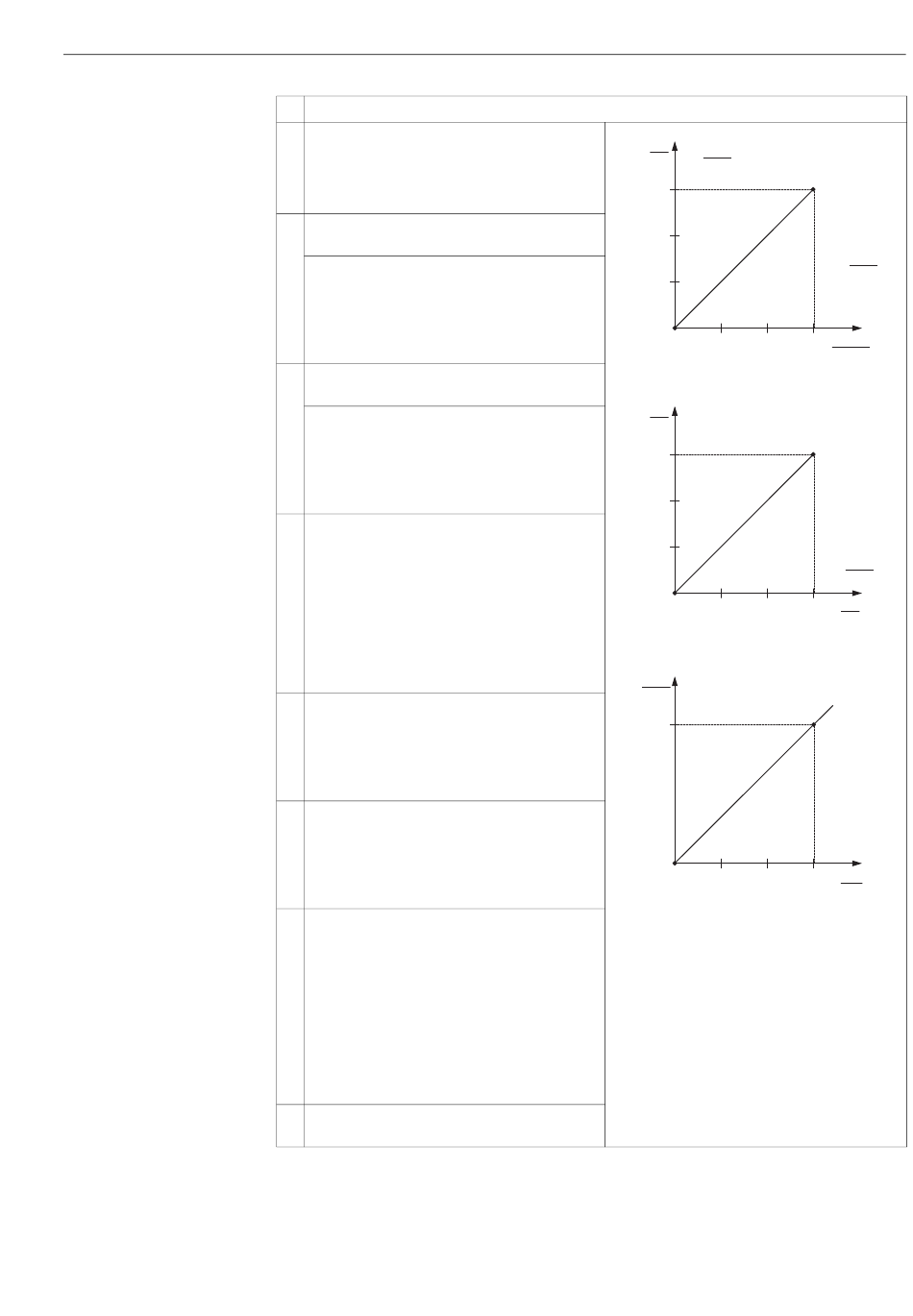

Fig. 26:
1
2
3
4
5
Mise en service
h
p
h =
[m]
r · g
4.08
0
0 400
V
[l]
1000
0
0 4.0
I
[mA]
20
4
0 1000
Etalonnage avec pression de référence -
Etalonnage humide
Voir tableau, pas 11.
Voir tableau, pas 9.
Voir tableau, pas 10.
Voir tableau, pas 12.
Voir tableau, pas 13.
➀
g
r = 1
cm 3
p
[mbar]
P01-FMX21xxx-05-xx-xx-xx-029
p
h =
r · g
h
[m]
P01-FMX21xxx-05-xx-xx-xx-030
V
[l]
P01-xxxxxxxx-05-xx-xx-xx-031
