3.5 Levage et nettoyage du commutateur

Le commutateur pèse environ 90 kg.
Soulever partiellement le commutateur pour le rincer à l'huile. Après un rinçage minutieux,
soulever le commutateur du carter et l'éponger à l'aide de chiffons. Soulever conformément
à la fig. 7.
REMARQUE:Si le changeur de prises est équipé d'un filtre à huile en continu d'ABB
Components, utilisé et entretenu conformément à nos instructions, il est inutile de
rincer et d'éponger le commutateur.
Utiliser un palan manuel pour éviter d'endommager le commutateur en le soulevant.
S'assurer que l'extrémité de la barre d'assemblage ou son raccord restent éloignés du bord
intérieur de la bride.

3.5.1 Support de levage

Le commutateur, qui pèse environ 90 kg, peut être retiré du carter en le soulevant à l'aide
d'un palan. Pour soutenir le palan, un support similaire à celui illustré à la fig. 6 est recom-
mandé. Installer les supports sur la bride de la section supérieure après avoir retiré le cou-
vercle (voir fig. 7).
S'assurer que le support de levage est correctement fixé sur la bride du couvercle
avant de soulever le commutateur.
50

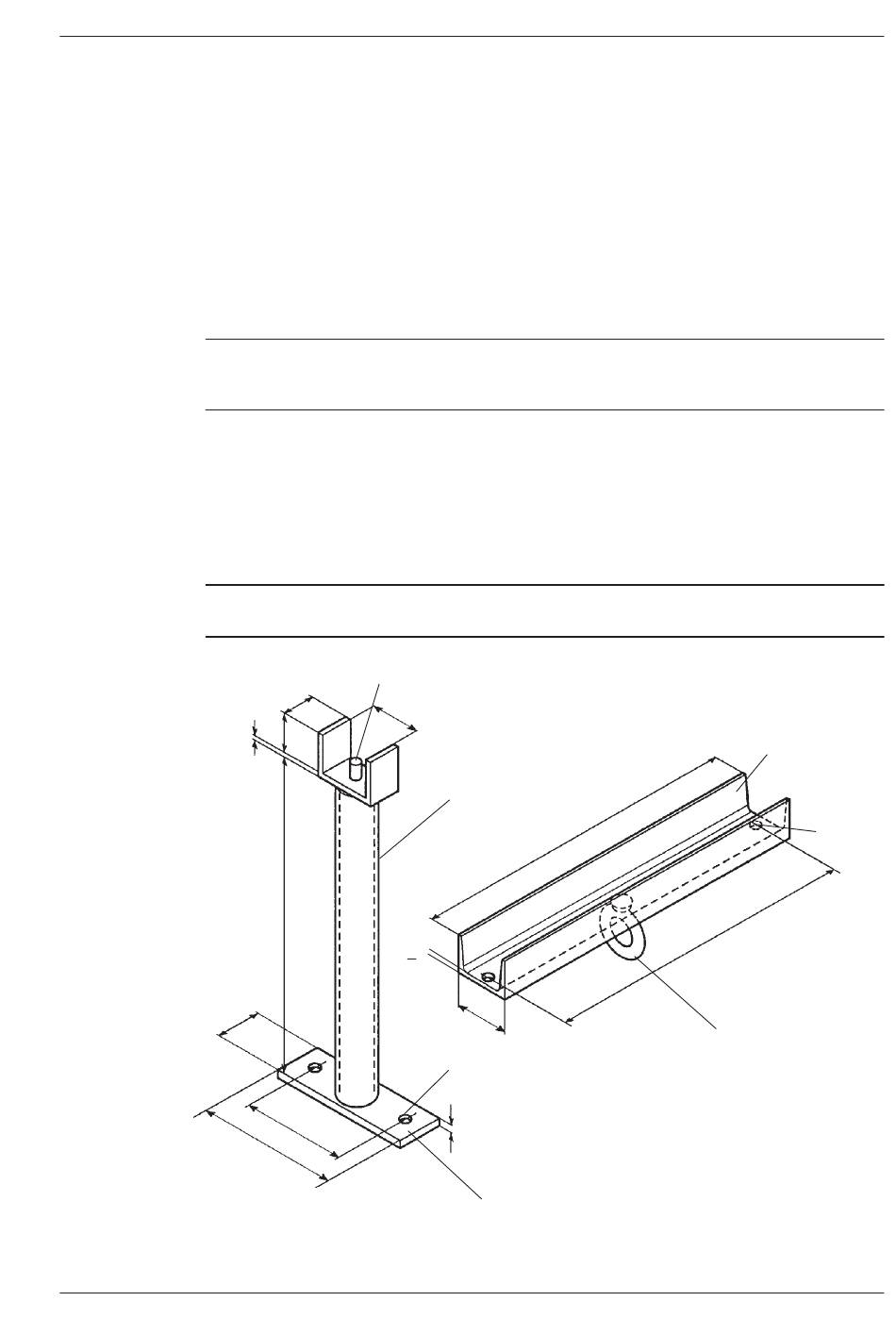

Fig. 6. Support de levage
1ZSE 5492-124 fr, Rév. 5
Ø10
40
70
30
5
2500
>5
90
125
ATTENTION
AVERTISSEMENT
600
Ø56/48
65
Ø15 (2x)
10
Supports (2x)
3. Révision
Poutrelle
Ø15 (2x)
453
Ø30
21
