28 TZIDC-200, TZIDC-210, TZIDC-220 REGULATEUR DE POSITION NUMERIQUE | CI/TZIDC-200/210/220-FR REV. D
... 6 Raccordements électriques

Affectation des raccordements TZIDC-210, TZIDC-220

A Appareil principal

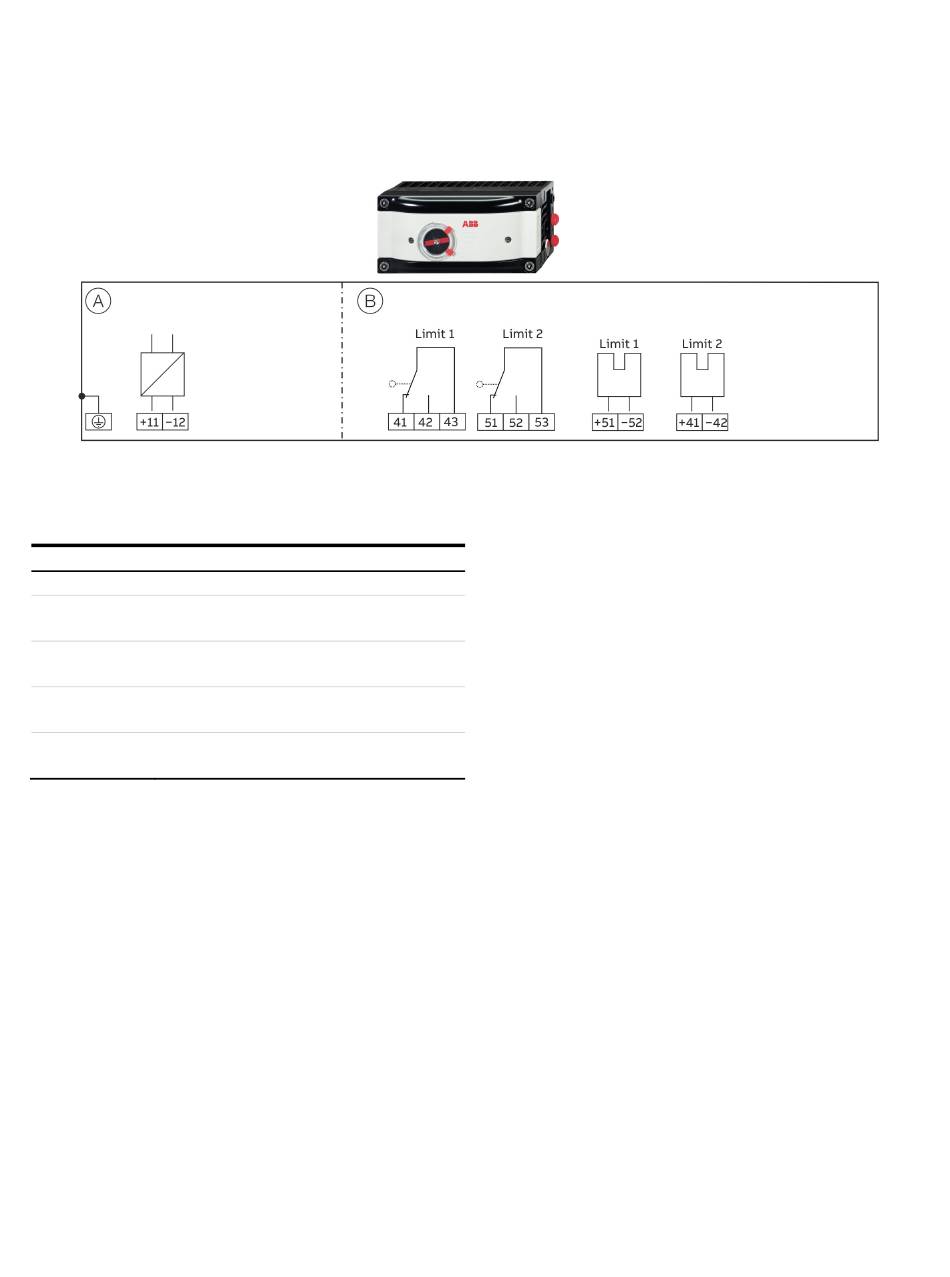

Figure 18: Schéma de raccordement TZIDC-210, TZIDC-220
Change from one to two columns
Borne
+11 / −12
+51 / −52 Détection numérique Limit 1 avec initiateur à fente
+41 / −42 Détection numérique Limit 2 avec initiateur à fente
41 / 42 / 43 Détection numérique Limit 1 avec micro-interrupteur
51 / 52 / 53 Détection numérique Limit 2 avec micro-interrupteur
Remarque
Le TZIDC-1x0, TZIDC-210, TZIDC-220 peut être équipé soit
d'initiateurs à fente, soit de micro-interrupteurs en guise de
commutateurs de valeurs limites. Il n'est pas possible de
combiner les deux variantes.
Fonction / Commentaires
bus de terrain, alimenté par le bus
(en option)
(en option)
(en option)
(en option)
B Options, détection numérique avec initiateurs à fente ou micro-
interrupteurs
