Micropilot M FMR230 4...20 mA HART
Endress+Hauser
5.1.1 Structure générale du menu de configuration
Le menu de configuration se compose de :
• Groupes de fonctions (00, 01, 03, ..., 0C, 0D) : Les groupes de fonctions correspondent à la
première répartition des différentes possibilités de configuration de l'appareil. Les groupes de
fonctions disponibles sont par ex. : "Etalonnage base", "Réglages sécurité", "Sortie",
"Affichage", etc.
• Fonctions (001, 002, 003, ..., 0D8, 0D9) : Chaque groupe de fonctions est composé d'une ou
plusieurs fonctions. La configuration effective (ou paramétrage) se fait dans les fonctions.
Les valeurs numériques peuvent y être saisies, et les paramètres sélectionnés et sauvegardés.
Les fonctions du groupe "Etalonnage base" (00) sont par ex. : "Forme réservoir" (002),
"Caract. produit" (003), "Conditions de mes." (004), "Etalonnage vide" (005), etc.
Si l'utilisation de l'appareil devait par ex. changer, il faudrait suivre la procédure suivante :
1. Sélectionner le groupe de fonctions "Etalonnage base" (00)
2. Sélectionner la fonction "Forme réservoir" (002) (dans laquelle il faut ensuite sélectionner la
forme de réservoir appropriée).

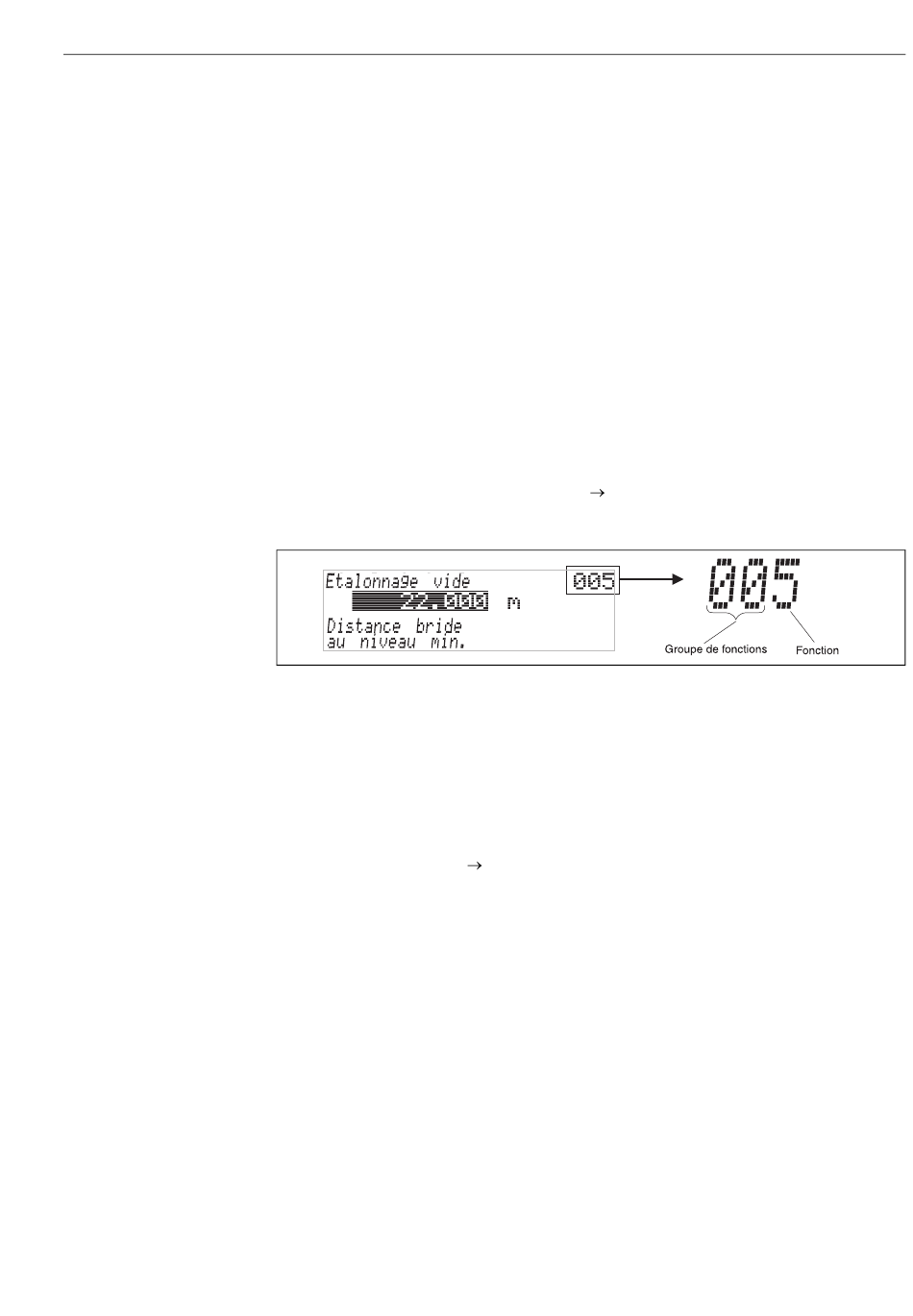

5.1.2 Identification des fonctions
Pour faciliter le déplacement au sein des menus (
fonction sur l'affichage.
Les deux premiers chiffres désignent le groupe de fonctions :
• Etalonnage base 00
• Réglages sécurité 01
• Linéarisation 04
. . .
Le troisième chiffre désigne le numéro de chaque fonction au sein du groupe de fonctions :
• Etalonnage base 00
Par la suite, la position sera toujours indiquée entre parenthèses (par ex. "Forme réservoir" (002))
derrière la fonction écrite.
ä 86), une position est affectée à chaque
• Forme réservoir
• Caract. produit
• Conditions de mes.
. . .
Configuration
L00-FMRxxxxx-07-00-00-de-005
002
003
004
