Montage
14
3.3.2 Conseils de montage

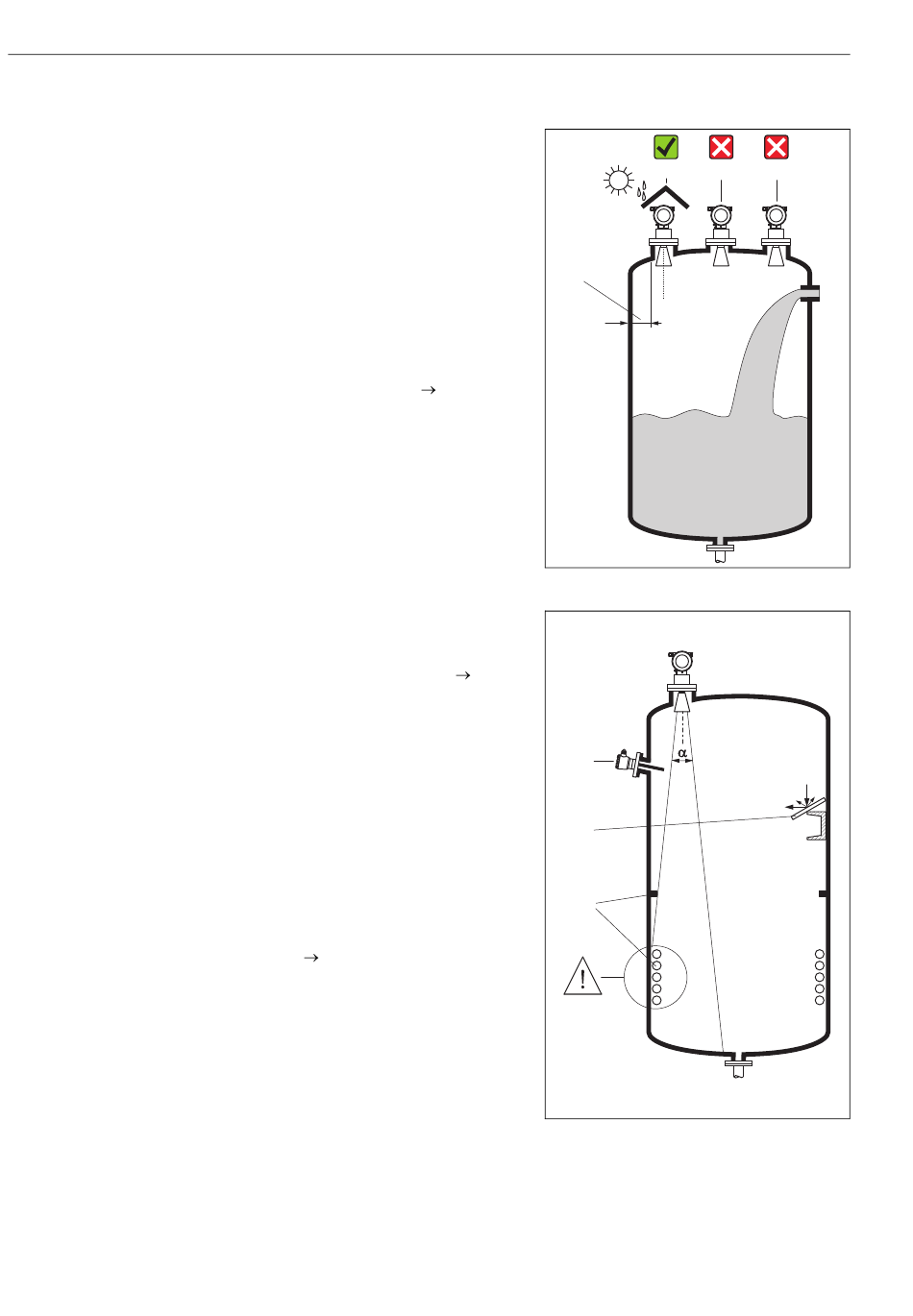

Emplacement de montage
• Distance recommandée (1) paroi - bord
extérieur du piquage : ~1/6 du diamètre de
la cuve. En aucun cas, l'appareil ne doit être
monté à moins de 30 cm (11.8 in) de la paroi
de la cuve.
• Pas au milieu (3), cela favorise les doubles
réflexions.
• Pas au-dessus des veines de remplissage (4).
• Pour protéger le transmetteur contre la pluie
et l'exposition directe au soleil, il est conseillé
d'utiliser un capot de protection contre les
intempéries (2). Une bride de serrage facilite
le montage et le démontage (
"Accessoires").
Eléments internes
• Eviter que des éléments internes (1) (fins de
course, capteurs de température, etc.) ne se
trouvent dans le faisceau d'ondes (
"Angle d'émission").
• Des éléments internes symétriques (2)
(anneaux à vide, serpentins de chauffage,
interrupteurs d'écoulement, etc.) peuvent
fausser la mesure.
Possibilités d'optimisation
• Taille de l'antenne : plus l'antenne est grande,
plus l'angle d'émission est petit et les échos
parasites faibles.
• Suppression des échos parasites :
la suppression électronique des échos
parasites permet d'optimiser la mesure.
• Alignement de l'antenne : voir "Position
ä 18.
optimale",
• Tube de mesure : pour éviter des effets
parasites, il est possible d'utiliser un tube de
mesure.
• Des plaques métalliques inclinées (3) diffusent
les signaux radar et peuvent ainsi éviter les
échos parasites.
Pour plus d'informations, adressez-vous à
Endress+Hauser.
Micropilot M FMR230 4...20 mA HART
1
ä 64,
ä 15,
1
3
2
2 3 4
L00-FMR2xxxx-17-00-00-xx-001
L00-FMR2xxxx-17-00-00-xx-002
