Micropilot M FMR230 4...20 mA HART
Endress+Hauser
Mesure de l'extérieur à travers des parois
en matière synthétique
Tenir compte des points suivants :
• Produit avec constante diélectrique r > 10.
• Niveau maximal 15 cm (5.91 in) en dessous
du sommet de la cuve.
• Distance H supérieure à 100 mm (3.94 in).
• Montage préférentiel au moyen de goujons
filetés pour ajuster la distance H idéale.
• Si possible, éviter de monter l'appareil
dans un endroit où il y a formation de
condensats ou de dépôts. Pour le montage
extérieur, protéger également l'espace entre
l'antenne et la cuve des intempéries.
• Angle optimal entre 15°...20°
• Choisir une cuve en matériau à faible
constante diélectrique et d'épaisseur
correspondante. Ne pas utiliser de matières
synthétiques noires (voir tableau).
• Dans la mesure du possible, utiliser une
antenne DN250 (10").
• Ne pas installer d'éléments parasites (par ex.
conduites) sur le passage du faisceau à
l'extérieur de la cuve.
Matériau traversé
CD / r
Epaisseur optimale [mm (in)]
1) Possibilité d'utiliser les multiples de ces épaisseurs (par ex. PE : 31,4 mm (1.24 in), 47,1 mm (1.85 in), ...)
PE
2,3
1)
15,7 (0.62) 16,4 (0.65)
PTFE PP
2,1 2,3
15,7 (0.62)
Montage

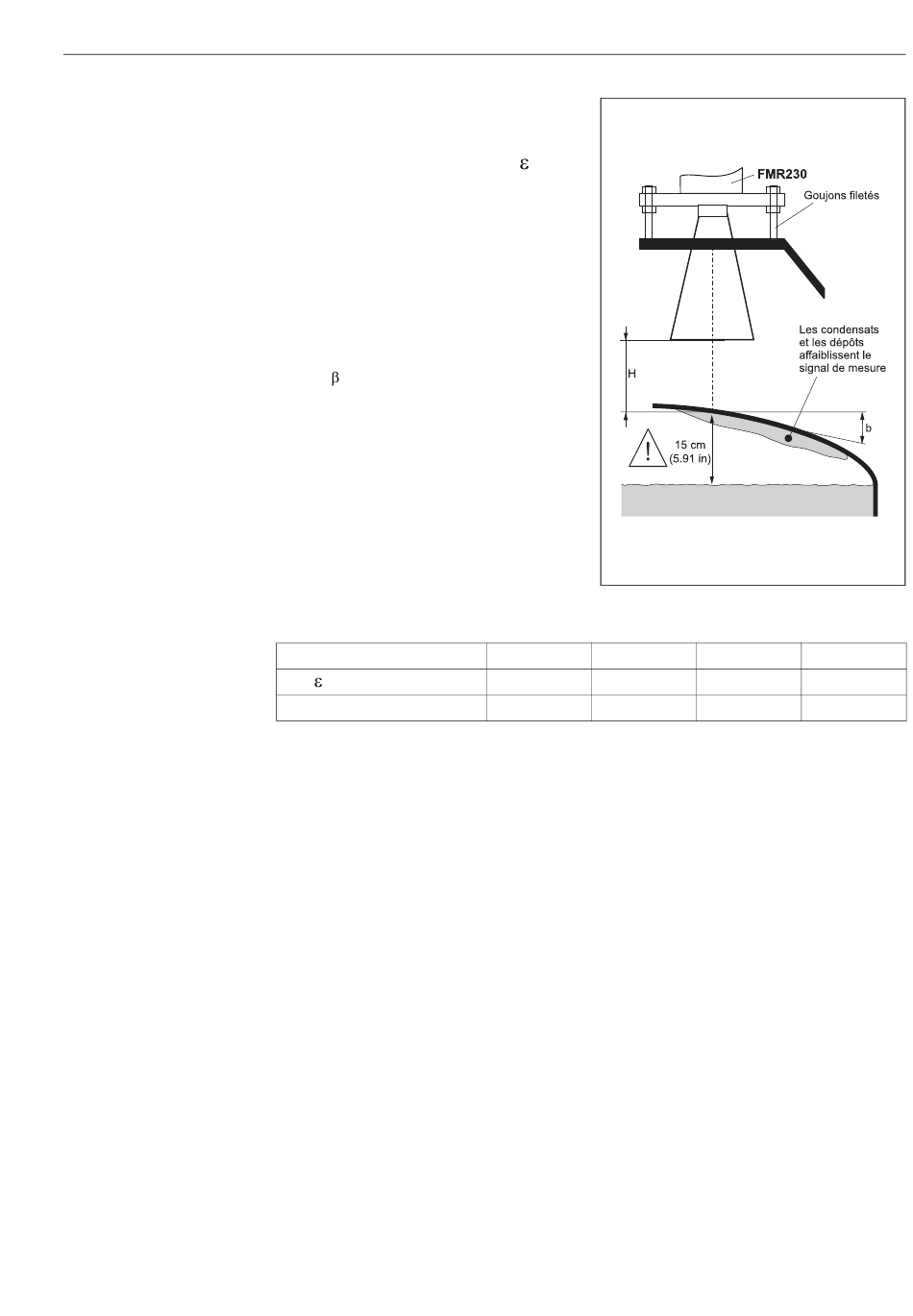

L00-FMR230xx-17-00-00-de-005
Plexiglas
3,1
13,5 (0.53)
