RF Rx SW868/SW915/SW917/SW922-4S
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor sem fio
Инструкция по монтажу и подключению / Радио-приемник
English
Attention! Please ensure that the taught-in wireless transmitter is set
to the correct status signal time.
Teaching in of one switch
- Press push-button LRN for approx. 1 s -> LED MD flashes slowly
(2 Hz).
- Channel selection: press push-button SEL.
- Actuate switch/command device to be taught in -> the LED of the
corresponding channel is off for a short time.
- To leave teach-in mode: press push-button LRN for approx. 1 s ->
LED MD lights up.
Deleting one switch
- Press push-button LRN for 5 s -> LED MD flashes fast (5 Hz).
- Channel selection: press push-button SEL.
- Actuate switch/command device to be deleted -> the LED of the
corresponding channel flashes for a short time.
- To leave delete mode: press push-button LRN for approx. 1 s.
Inverse teaching in of one switch
- Procedure like teach-in but switch must be actuated before proce-
dure is started by pressing LRN.
Deleting all switches
- Press push-button LRN for 5 s -> LED MD flashes fast (5 Hz).
- LED 1 lights up -> release push-button LRN.
- Repress push-button LRN for 5 s until LED MD is off.
- LED MD lights up and LED 1 flashes fast -> release push-button
LRN.
- Operation mode was set back to standard.

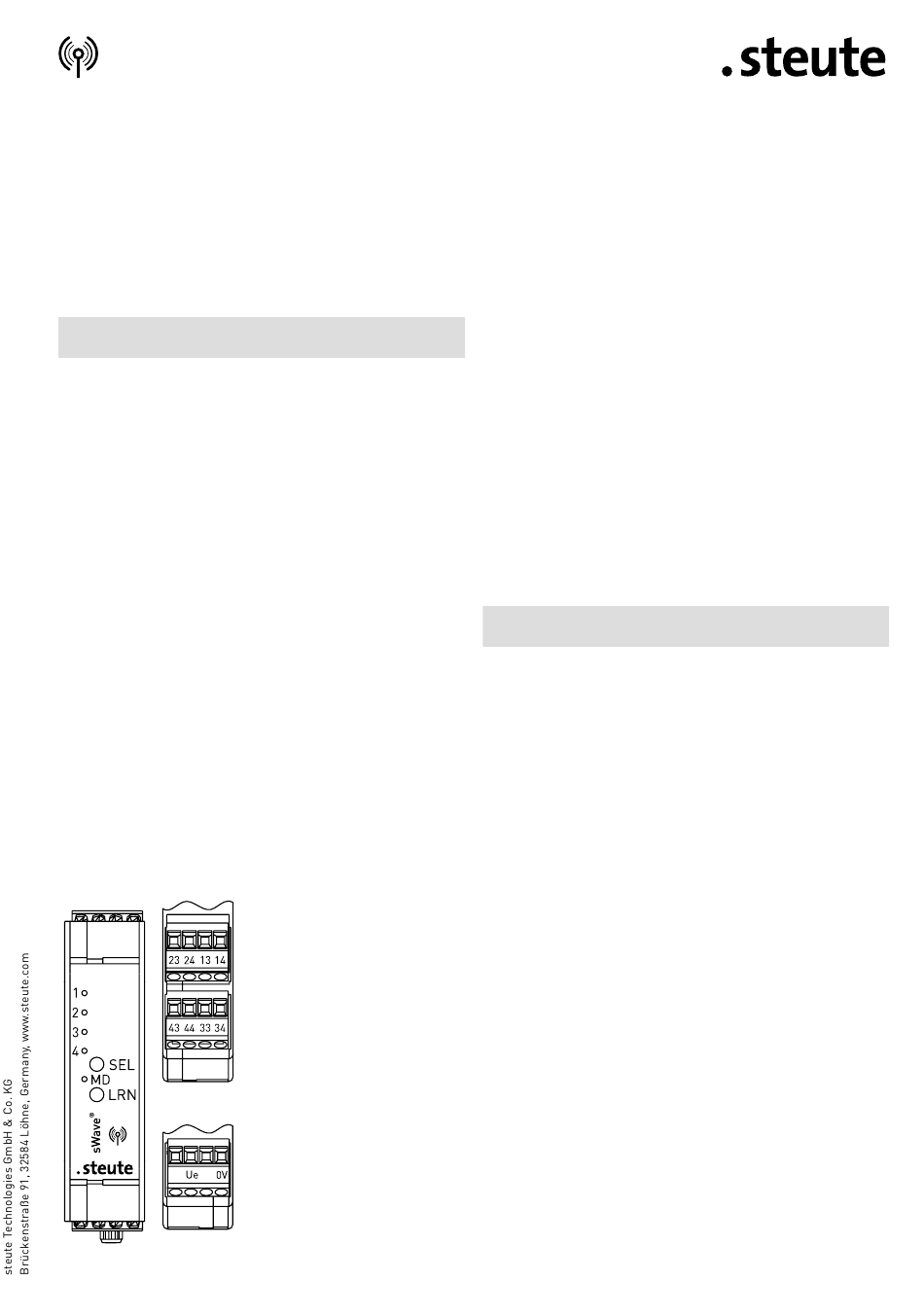

SMA antenna socket
13-14 K1 Relay
23-24 K2 Relay
33-34 K3 Relay
43-44 K4 Relay
1 ... 4 Status display of the
outputs
SEL SELECT button
MD Mode LED
LRN Teach-in button
U e , 0V Voltage supply
Maintenance
With rough conditions, we recommend routine maintenance as follows:
1. Removal of all dirt particles.
2. Clean only with a damp cloth.
Cleaning
- In case of damp cleaning: use water or mild, non-scratching,
non-chafing cleaners.
- Do not use aggressive cleaners or solvents.
Clean enclosure on the outside only. Clean enclosure with household
cleaning agents. Do not use compressed air to clean.
Disposal
- Observe national, local and legal regulations concerning disposal.
- Recycle each material separately.
Français
Utilisation des instructions de montage et de câblage
Groupe cible : personnel autorisé et compétent.
Toutes les manipulations décrites dans cette notice d'installation ne
doivent être effectuées que par du personnel formé et autorisé par la
société exploitante.
1. Lire et comprendre les instructions de montage et de câblage.
2. Respecter les règles de sécurité et de prévention des accidents
en vigueur.
3. Installer l'appareil et le mettre en service.
La sélection et l'installation des appareils et leurs intégrations dans
les systèmes de commande exigent une connaissance approfondie
de toutes les lois pertinentes, ainsi que des exigences normatives du
fabricant de la machine.
En cas de doute, la version allemande fait référence.
Volume de livraison
1 appareil, 1 instruction de montage et de câblage, carton.
Utilisation conforme
Le récepteur sans fil à quatre canaux est utilisé pour commuter les
consommateurs électriques au moyen d'une transmission radio. Les
émetteurs utilisent le protocole de communication steute sWave ® , à
l'aide des modules LR et ULR intégrés. La sortie du récepteur peut
être pilotée par 40 émetteurs maximum. Chaque émetteur doit, au
préalable, être calibré sur le récepteur par auto-apprentissage.
Option mémoire d'état
Après la mise en marche, le dernier état valide des sorties est rétabli
pour les récepteurs avec mémoire d'état
RF Rx SW868/915/917/922 -4S-S.
Montage et raccordement
La portée dépend fortement des conditions locales. Le signal radio
peut être gravement affecté par des matériaux conducteurs. Ceci
6 / 28
