RF Rx SW868/SW915/SW917/SW922-4S
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor sem fio
Инструкция по монтажу и подключению / Радио-приемник
Português
Habilitação inversa de um interruptor
- Procedimento como na habilitação, entretanto o interruptor terá que
estar atuado antes de iniciar o procedimento com LRN.
Desabilitação de todos interruptores
- Pressione o botão LRN por 5 s -> LED MD pisca rápidamente (5 Hz).
- LED 1 acende -> solte o botão LRN.
- Pressione o botão LRN por 5 s até o LED MD apagar.
- LED MD fica aceso e LED 1 pisca rápidamente -> solte o botão LRN.
- Resetar o modo de operação para o padrão.
SMA Encaixe da antena
Manutenção
Nos casos em que os equipamentos estiverem instalados em condi-
ções ambientes adversas é recomendado que seja realizada a conser-
vação obedecendo os passos seguintes:
1. Eliminar restos de sujeira.
2. Limpar somente com pano úmido.
Limpeza
- Em caso de limpeza úmida: Use água e produtos de limpeza
não abrasivos.
- Não utilize produtos de limpeza agressivos e solventes.
Limpe somente a parte externa do invólucro. Limpe o invólucro usan-
do produtos de limpeza domésticos. Não utilizar ar comprimido para
a limpeza.
Descarte
- Observe as disposições legais locais a referente ao descarte.
- Separar materiais recicláveis.

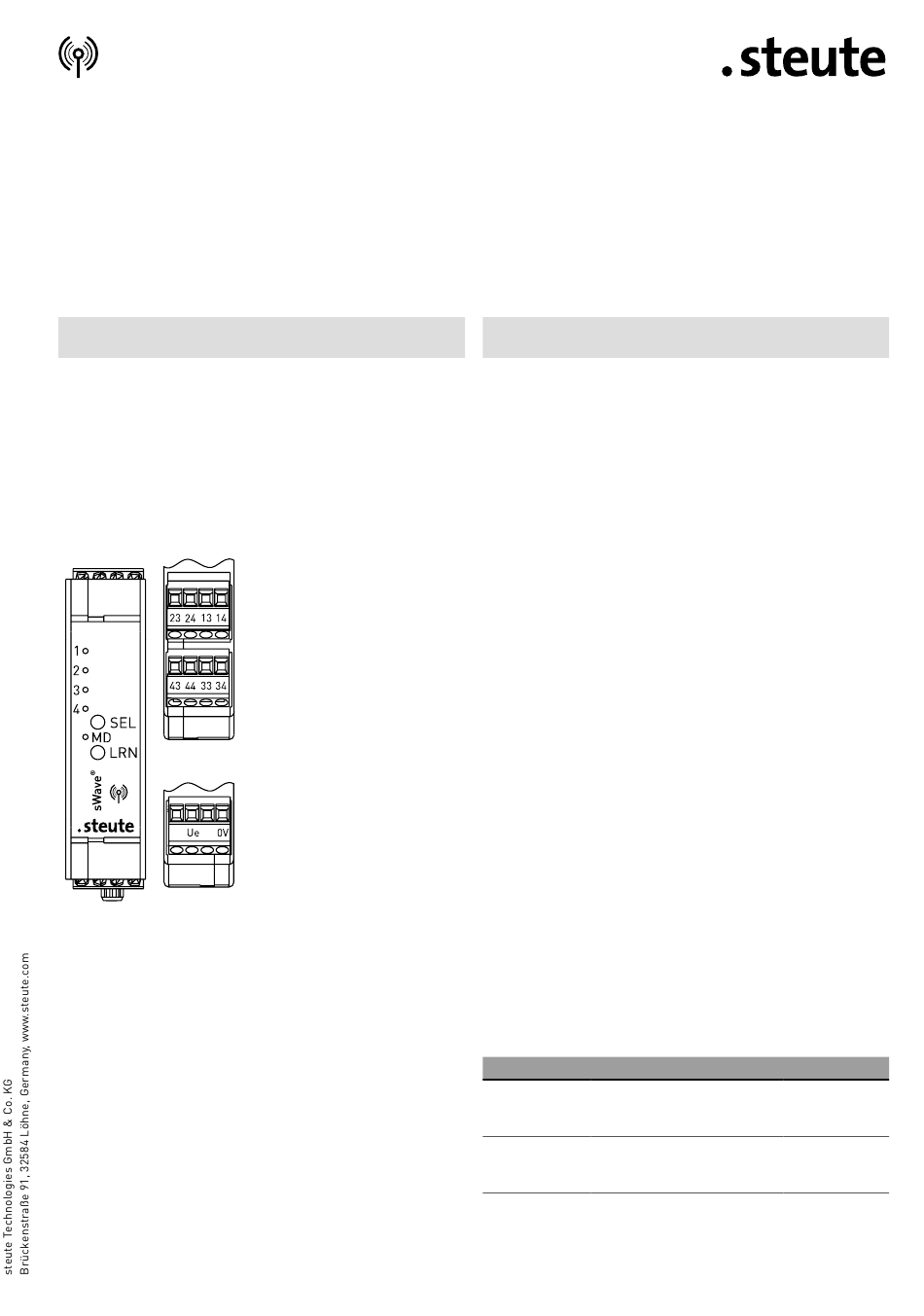

13-14 K1 Relê
23-24 K2 Relê
33-34 K3 Relê
43-44 K4 Relê
1 ... 4 Exibição status de
saída
SEL SEL Seletor
MD MD modo LED
LRN Tecla de programação
U e , 0V Suprimento de energia
Русский
Использование Инструкции по монтажу и подключению
Целевая группа: специально уполномоченный персонал.
Все операции, описанные в данном руководстве по монтажу, долж-
ны выполняться только квалифицированным персоналом, уполно-
моченным эксплуатационником оборудования.
1. Прочитать и понять Инструкция по монтажу и подключению.
2. Соблюдать действующие предписания по технике безопасности и
предотвращению несчастных случаев.
3. Установка и ввод устройства в эксплуатацию.
Выбор и установка устройств, а также их интеграция в системы
управления связаны с квалифицированными знаниями соответ-
ствующих законов и нормативных требований производителя
оборудования.
В случае сомнения версия на немецком языке
является определяющей.
Комплект поставки
1 устройство, 1 инструкция по монтажу и подключению, картонаж.
Использование по назначению
Четырёхканальный радио-приемник служит для включения элек-
тропотребителей посредством радиосигнала. Передатчики должны
поддерживать протокол steute sWave ® модулей LR и ULR. Выход
приемника может включаться максимум 40 передатчиками. При
этом каждый пе редатчик необходимо один раз обучить.
Опция память состояния
После включения у приемников с дополнительной памятью состоя-
ния RF Rx SW868/915/917/922-4S-S восстанавливается последнее
действующее состояние выходов.
Монтаж и подключение
Дальность передачи сильно зависит от местных условий. Так на-
пример токопроводящие материалы могут сильно ухудшать радио-
сигнал. Это относится и к тонким пленкам, как например кэширую-
щая алюминиевая фольга на термоизоляционных материалах.
Антенна
Использовать только подходящие антенны:
Устройство Антенна
SW868/922 Антенна с кабелем подклю-
чения и SMA штепсельным
разъемом
SW915/917 Антенна с кабелем подклю-
чения и SMA штепсельным
разъемом
Антенну монтировать на металлическом листе. Металлический лист
служит высокочастотным отражателем. Минимальные размеры
листа: 250 х 250 мм. Обратить внимание на боковое расстояние до
15 / 28
Артикул №
1188958
1188987
