RF Rx SW868/SW915/SW917/SW922-4S
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor sem fio
Инструкция по монтажу и подключению / Радио-приемник

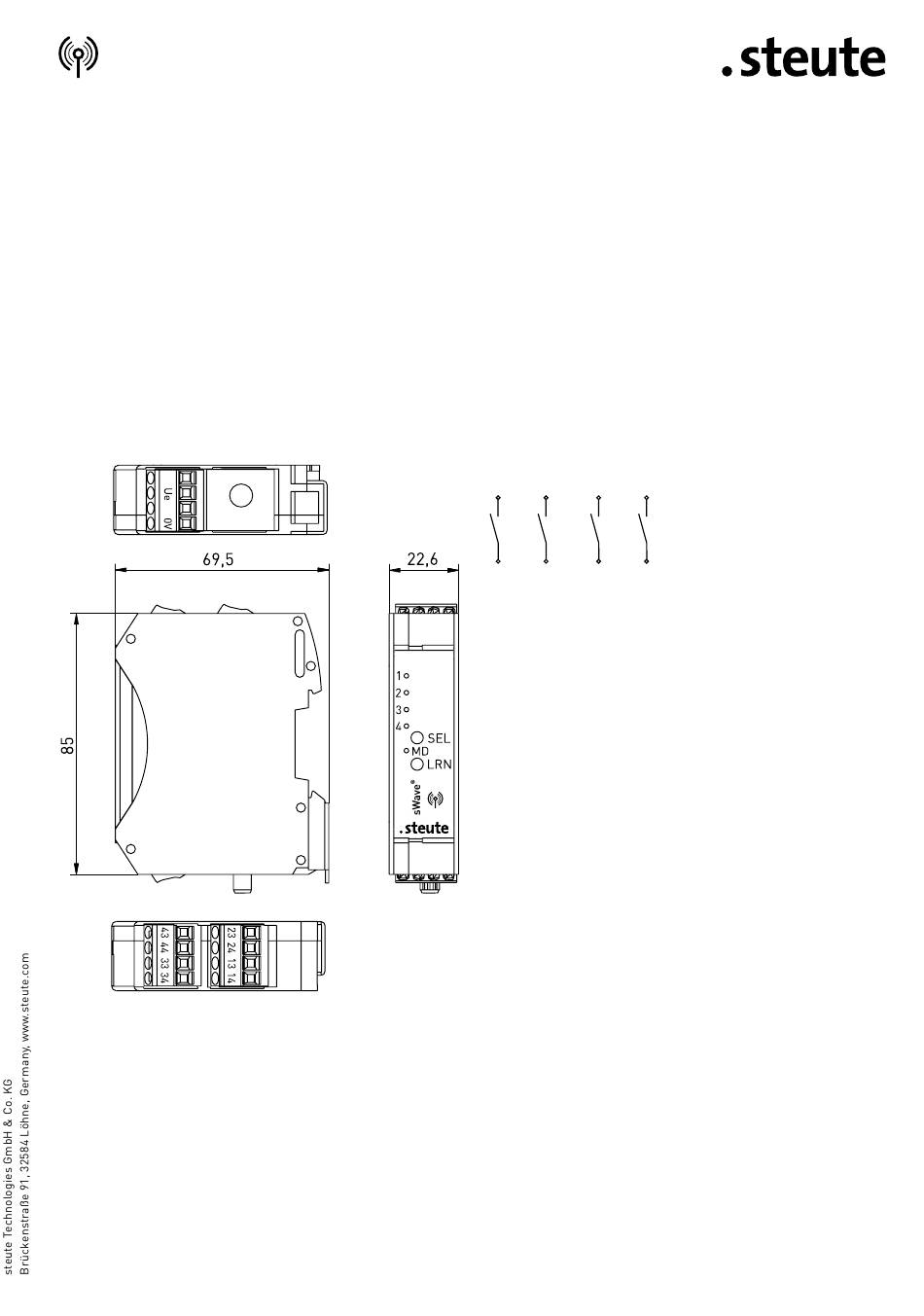

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
Ausgänge
Outputs
Sorties
Usciti
Saídas
Bыходы
13 23 33 43
14 24 34 44
K1 K2 K3
RF Rx SW868-4S 24 VDC
RF Rx SW915-4S 24 VDC
RF Rx SW917-4S 24 VDC
RF Rx SW922-4S 24 VDC
Die dargestellten Schaltsymbole beziehen sich auf den spannungslo-
sen Zustand des Empfängers.
Contact symbols are shown for the current-free state of the receiver.
Les contacts sont symbolisés récepteur hors tension.
I simboli di commutazione si riferiscono ad un ricevitore in assenza
di tensione.
Os símbolos de comutação indicados estão relacionados ao status ina-
tivo e sem energia.
Представленные условные обозначения относятся к обесто чен ному
состоянию приемника.
19 / 28
K4
RF Rx SW868-4S 24 VDC-BC/SC
RF Rx SW915-4S 24 VDC-BC/SC
RF Rx SW917-4S 24 VDC-BC/SC
RF Rx SW922-4S 24 VDC-BC/SC
