A

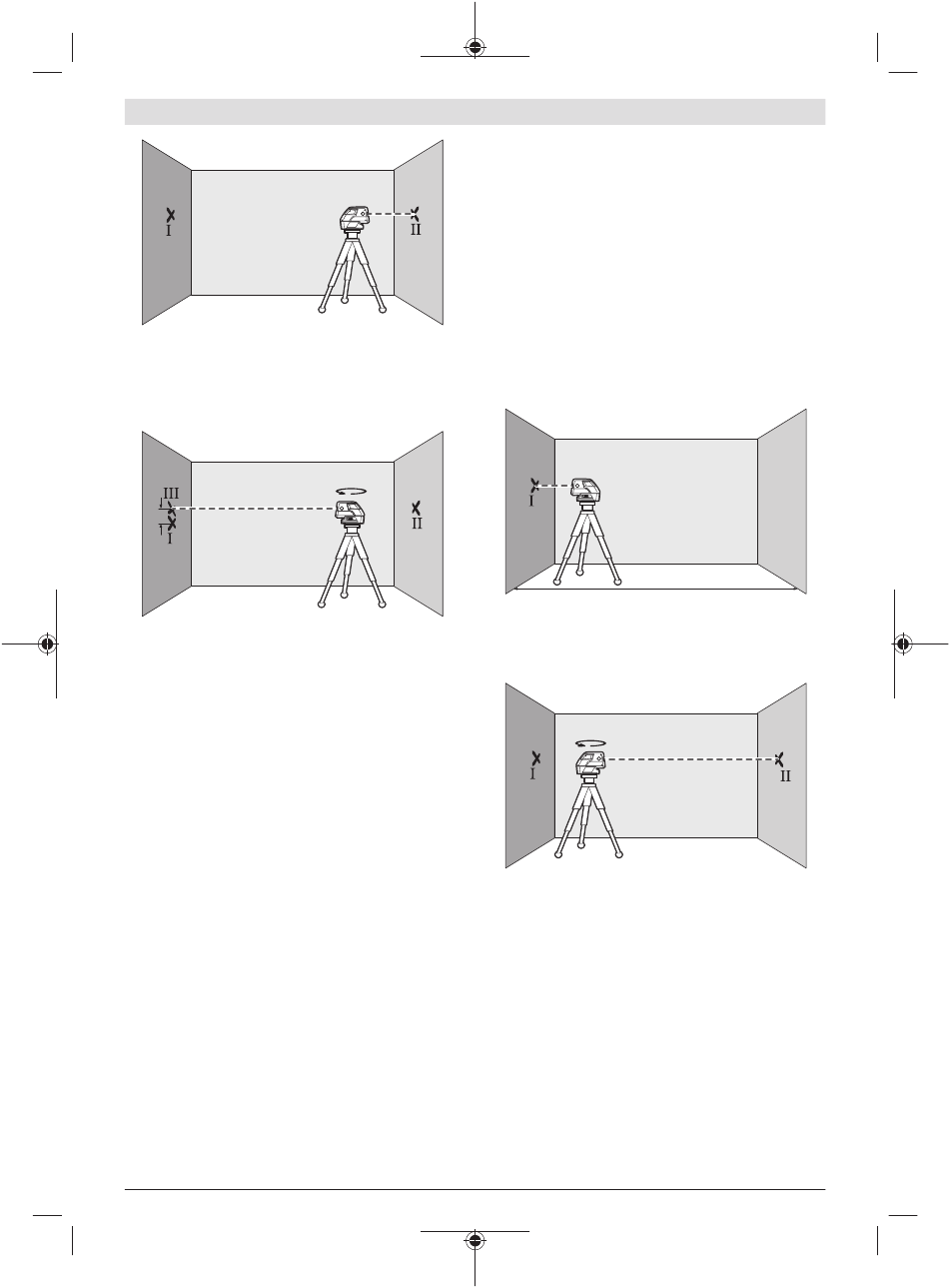

‫ابدأ بتسوية ارتفاع عدة القياس )بواسطة الحامل‬
‫الثالثي القوائم أو من خالل وضع شيء ما تحتها عند‬
‫الضرورة(، بحيث يصيب منتصف نقطة شعاع الليزر‬
‫ التي سبق وتم تعليمها علی‬Ⅱ ‫بدقة علی النقطة‬
A
d
.‫أدر عدة القياس بمقدار 081°، دون تغيير االرتفاع‬
‫اسمح لها أن تقوم بالتسوية وقم بتمييز منتصف‬
‫(. احرص‬Ⅲ ‫ )النقطة‬A ‫نقطة شعاع الليزر علی الجدار‬
‫ في وضع رأسي‬Ⅲ ‫على مراعاة أن تكون النقطة‬
.Ⅰ ‫قدر اإلمكان فوق أو تحت النقطة‬
‫ المعلمتين علی‬Ⅲ ‫ و‬Ⅰ ‫ بين النقطتين‬d ‫إن الفرق‬
‫، يشكل تفاوت االرتفاع الحقيقي بعدة‬A ‫الجدار‬
.‫القياس علی مسار المحور الطولي‬
‫في مسافة القياس 2 × 02 م = 04 م يبلغ التفاوت‬
‫04 م × ±3,0 مم/م = ±21 مم. وبالتالي يجب أن‬
‫ حوالي 21 مم على‬Ⅲ ‫ و‬I ‫ بين النقطتين‬d ‫يكون الفرق‬
‫افحص دقة التسوية األفقية للمحور العرضي‬
‫إلجراء المراجعة تحتاج إلى مسافة قياس خالية‬
.‫مقدارها 02 م متر على أرضية ثابتة أمام جدار‬
‫قم بتركيب عدة القياس على مسافة 02 م من‬
‫الجدار علی الحامل )41( أو المنصب الثالثي‬
‫القوائم أو ضعها علی أرضية ثابتة ومستوية. ينبغي‬
‫تشغيل عدة القياس واختر التشغيل بـ 5 نقط بآلية‬
Bosch Power Tools
B
‫لكي يتم الفحص، فإنك بحاجة إلی مسافة قياس خالية‬
‫علی أرضية ثابتة ببعد يبلغ حوالي 02 م بين الجدارين‬
‫ على‬A ‫قم بتركيب عدة القياس بالقرب من الحائط‬
–
‫الحامل )41( أو على الحامل ثالثي القوائم أو ضعها‬
.B ‫الجدار‬
B
180°
‫وجه شعاع الليزر األفقي الذي يسير بموازاة المحور‬
–
‫عدة القياس تقوم بضبط االستواء ذاتيا. قم بتمييز‬
.(Ⅰ ‫منتصف نقطة شعاع الليزر علی الجدار )النقطة‬
–
:‫األقصى المسموح به‬
.‫أقصى تقدير‬
‫أدر عدة القياس بمقدار 081° درجة، ودعها تقوم‬
–
.‫التسوية‬
‫إن كانت دقة األشعة النقطية األفقية تقع ضمن‬
‫التفاوت األقصی المسموح، فيكون قد تم بذلك‬
.‫فحص دقة األشعة النقطية الرأسية أيضا‬
‫احرص على تصليح عدة القياس لدی مركز خدمة‬
‫ في حالة تجاوزها للتفاوت‬Bosch ‫العمالء بشركة‬
.‫األقصى أثناء إحدی عمليات الفحص‬
‫تفحص دقة التسوية األفقية للمحور الطولي‬
‫على أرضية ثابتة ومستوية. ينبغي تشغيل عدة‬
.‫القياس واختر التشغيل بـ 5 نقط بآلية التسوية‬
A
20 m
‫. دع‬A ‫الطولي بعدة القياس علی الجدار القريب‬
A
180°
‫بضبط االستواء بنفسها وقم بتمييز منتصف نقطة‬
.(Ⅱ ‫ )النقطة‬B ‫شعاع الليزر علی الجدار المقابل‬
‫ضع عدة القياس – دون إدارتها – بالقرب من‬
‫، وقم بتشغيلها، ودعها تقوم بضبط‬B ‫الحائط‬
1 609 92A 7SD | (25.07.2022)
‫102 | عربي‬
.B ‫ و‬A
–
B
–
B
–
–
.‫االستواء ذاتيا‬
