AVERTISSEMENT :
La toupie ne doit jamais être branchée sur le secteur
lors de l'assemblage de pièce, des opérations de
réglage de l'installation ou du retrait des fers ou
lorsqu'elle n'est pas en usage. Débrancher la toupie
afin d'empêcher tout démarrage accidentel pouvant
causer des blessures graves.
RETRAIT ET INSTALLATION DE LA BASE
POUR RETIRER LA BASE
Voir la figure 4.
1. Débrancher la toupie.
AVERTISSEMENT :
Ne pas débrancher l'outil peut causer un démarrage
accidentel, entraînant des blessures graves.
2.
Retourner la toupie en plaçant l'étiquette Ryobi
vers l'arrière.
3.
Desserrer le bras de verrouillage de la base.
4.
Appuyer sur le bouton de verrouillage de broche doré et le
maintenir enfoncé. Le bouton ne s'enfoncera à fond que s'il
est aligné sur le trou du collet.
5.
Si le bouton doré ne s'enfonce pas complètement, tourner le
collet tout en appuyant sur le bouton. Lorsque le bouton
s'aligne sur le trou, il peut être enfoncé à fond.
6.
Tourner la bague de réglage de profondeur en sens anti-
horaire de façon à ce que le moteur soit relevé au maximum.
REMARQUE : Lorsque le bloc moteur se relève, le bouton
de verrouillage de broche doré doit être maintenu enfoncé
jusqu'à ce qu'il ait passé l'ouverture arrière.
7.
Aligner la flèche de la bague de réglage de profondeur sur
le point de repère de la base.
8.
Tirer sur la base pour la séparer du bloc moteur.
POUR INSTALLER LA BASE
1. Débrancher la toupie.
2. Poser la base sur une surface plane.
3. Desserrer le bras de verrouillage.
4. Aligner la flèche de la bague de réglage de profondeur
sur le point de repère de la base.
5. Aligner la rainure du boîtier du moteur sur la languette.
REMARQUE : La languette se trouve à l'intérieur de la
base, dans l'axe de la poignée.
6. Appuyer sur le bouton de verrouillage de la broche doré
placé sur le moteur et le maintenir enfoncé.
7. Mettre le boîtier du moteur dans la base.
8. Tourner la bague de réglage de profondeur vers la gauche
jusqu'à ce que le bouton de verrouillage de la broche se
dégage de l'ouverture arrière située juste au-dessous
doré du bras de verrouillage.
9. Serrer le bras de verrouillage.
UTILISATION
ANNEAU DE
RÉGLAGE DE
PROFONDEUR
ANNEAU
D'INDICATION DE
PROFONDEUR
11
BOUTON DE
VERROUILLAGE
DE BROCHE
DORÉ
FLÈCHE
REPÈRE
1 / 3
2
0
1
2
POINT DE ZÉRO
BRAS DE
VERROUILLAGE
1 5 /3 2

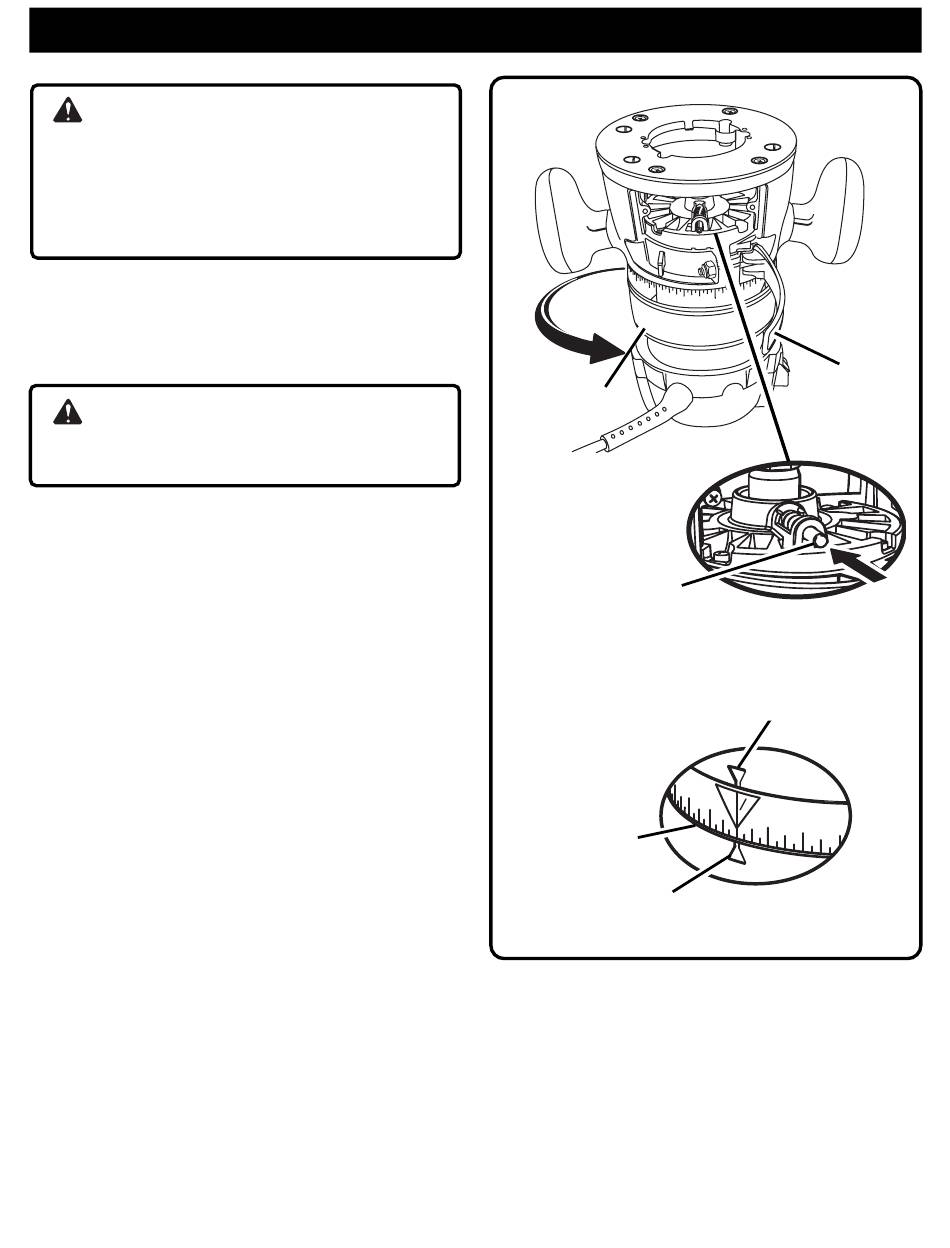

Fig. 4
