5. TUYAUTERIES DE FLUIDE FRIGORIFIQUE
〈Pour les tuyauteries de fluide frigorifique de l'unité extérieure, voir les instructions d'installation
jointes à l'unité extérieure.〉
〈Exécutez entièrement l'isolation thermique de chaque côté des tuyaux de gaz et de liquide.
Autrement, une fuite d'eau pourrait se produire.〉
(Lors de l'utilisation d'une pompe à chaleur, la température des tuyaux de gaz pouvant atteindre jusqu'à
environ 120°C, utilisez une isolation suffisamment résistante.)
〈En outre, si la température et l'humidité des sections des tuyaux de réfrigérant dépassent 30°C ou
HR80%, renforcez l'isolation du réfrigérant (20 mm ou plus épaisse). De la condensation peut se
former à la surface du matériau isolant.〉
〈Avant de poser les tuyaux de réfrigérant, vérifiez le type de réfrigérant utilisé. Le fonctionnement ne
pourra être correct si les types de réfrigérant ne sont pas les mêmes.〉
ATTENTION
• Utilisez un coupe-tubes et un évasement adaptés au type de réfrigérant.
• Appliquez de l'huile éthylique ou de l'huile acétique autour de l'évasement avant de procéder au
raccordement.
• Pour éviter que de la poussière, de l'humidité ou des corps étrangers ne s'infiltrent dans les
conduites, pincez leur extrémité ou recouvrez-les d'un ruban adhésif.
• Ne permettez à rien d'autre que le réfrigérant désigné de se mélanger au circuit du réfrigérant, tel que
l'air, etc.En cas de fuite de réfrigérant lorsque vous travaillez sur l'unité, aérez immédiatement la pièce.
• L'unité extérieure est chargée de fluide frigorifique.
• Utiliser des tuyaux en alliage de cuivre sans soudure
(ISO 1337).

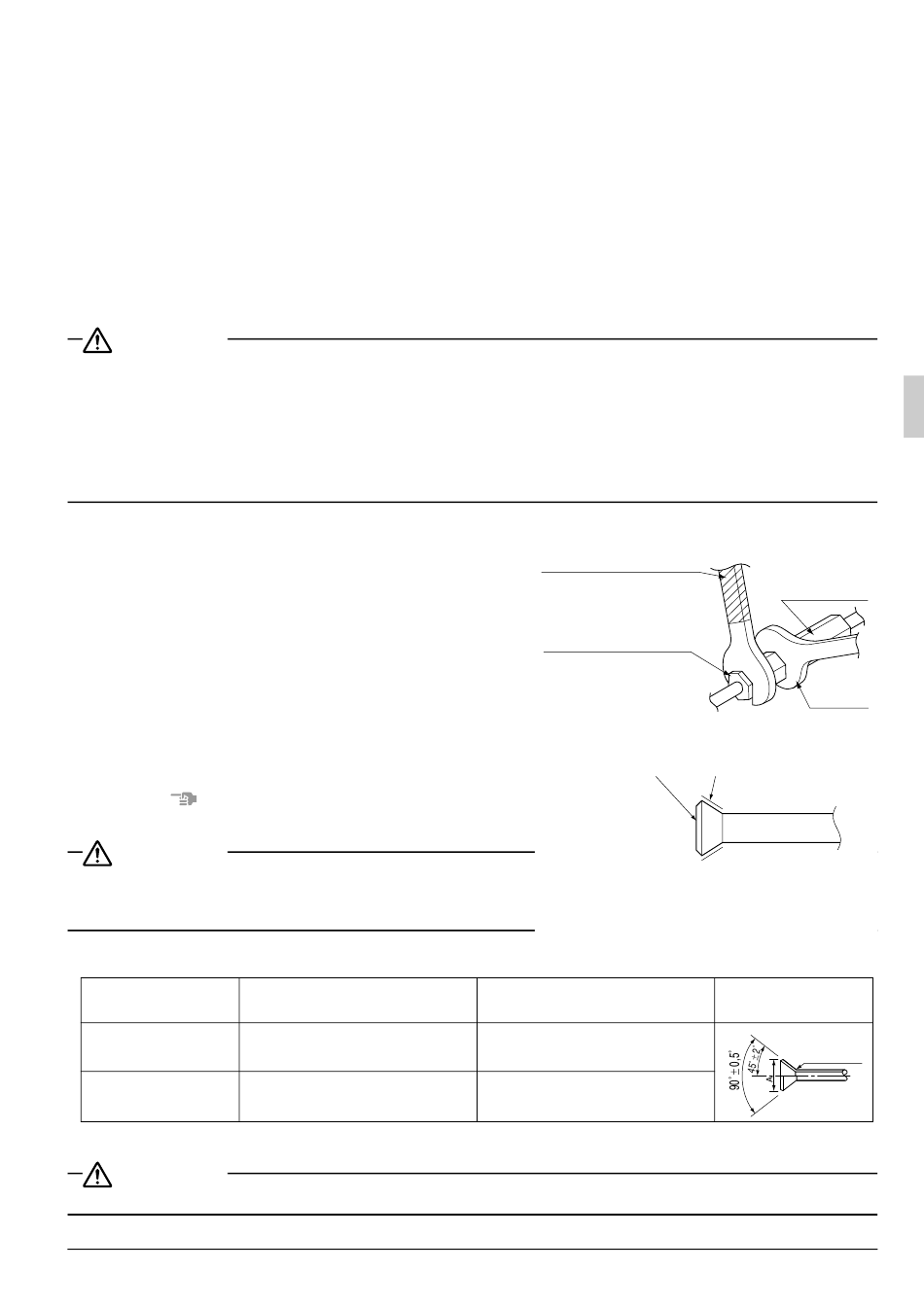

• Veiller à utiliser une clé de serrage et une clé
dynamométrique ensemble, comme montré dans le dessin,
lors du raccord ou du débranchement des tuyaux de l'unité.
(Reportez-vous à la Fig. 1)
• Reportez-vous au "Tableau 1" pour les dimensions des
espacements des écrous évasés.
• Lorsque vous raccordez l'écrou évasé, enduisez
l'évasement (à l'intérieur et à l'extérieur) d'huile éthylique ou
d'huile acétique, faites-le tout d'abord tourner trois ou quatre
fois, puis serrez-le. (Reportez-vous à la Fig. 2)
REMARQUE
• Utilisez l'écrou évasé fourni avec le corps principal de l'unité.
ATTENTION
Ne laissez pas l'huile entrer en contact avec les supports des
vis du panneau de décoration.
L'huile peut altérer les supports des vis.
Tableau 1
Taille du tuyau
φ9,5 (3/8")
φ15,9 (5/8")
• Reportez-vous au "Tableau 1" pour déterminer le couple de serrage approprié.
ATTENTION
Trop serrer l'écrou évasé peut l'endommager et provoquer une fuite de réfrigérant.
Français
Couple de serrage
32,7 - 39,9 N·m
61,8 - 75,4 N·m
Fig.
1
Clé dynamométrique
Ecrou à évasement
Fig. 2
Huile éthylique ou huile acétique
Dimensions A de l'évasement
(mm)
12,8 - 13,2
19,3 - 19,7
Raccord de
tuyau
Clé de
serrage
Évasement
R0,4-0,8
7
