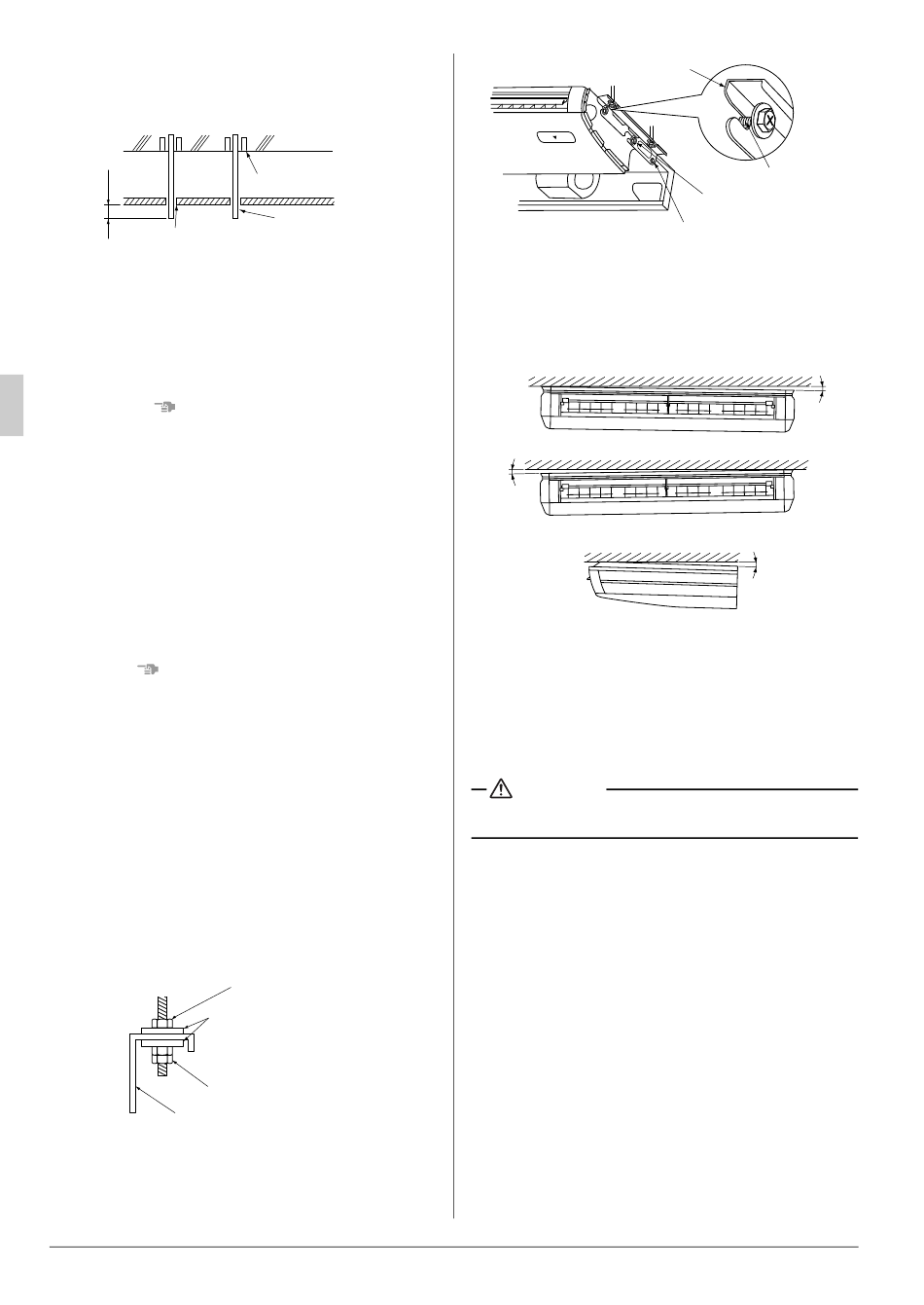

4) Réglez le boulon de suspension. (Utilisez des boulons
de suspension W3/8 ou M8-M10.)
• Réglez préalablement la distance entre l'unité et la
semelle du plafond. (Reportez-vous à la Fig. 8)
Faux plafond
Utilisez une vis tamponnée pour les plafonds existants
et une cheville encastrée, un dispositif d’ancrage
encastré ou d’autres pièces que vous vous procurerez
sur place pour les plafonds neufs, afin de renforcer le
plafond et lui permettre de supporter le poids de l’unité.
Réglez l’écartement depuis le plafond avant de
continuer.
REMARQUE
• Aucune des pièces ci-dessus n'est fournie.
5.
INSTALLATION DE L'UNITE INTER-
IEURE
Il est plus facile d'installer les accessoires optionnels (sauf
le panneau décoratif) avant l'unité interne.
Reportez-vous également au manuel d'instructions fourni avec
les accessoires optionnels.
Reportez-vous au guide d'installation fourni avec le corps de
l'unité pour installer l'unité interne.
(1) Fixez les crochets aux boulons à oeillère.
(Reportez-vous à la Fig. 9)
REMARQUE
• Pour vous assurer qu'ils sont bien fixés, utilisez les rondelles
fournies et fixez-les avec un double écrou pour plus de sécu-
rité.
(2) Soulevez le corps principal de l'unité interne, insérez le
boulon (M8) du crochet dans la pièce de fixation du
crochet tout en faisant coulisser le corps principal
depuis l'avant. (Reportez-vous à la Fig. 10)
(3) Serrez bien les boulons des crochets (M8) aux quatre
emplacements, à gauche et à droite.
(Reportez-vous à la Fig. 10)
(4) Serrez bien les vis des crochets que vous avez retirées
(M5) aux 2 emplacements, à gauche et à droite. Ceci est
nécessaire pour éviter que le corps principal de l'unité
interne ne dévie vers l'avant ou l'arrière.
(Reportez-vous à la Fig. 10)
Rondelles (3) (accessoire)
Double écrou
Support
Fig. 9
5
Plaque du plafond
Ancrage
Boulon de suspension
(longueur : mm)
Fig. 8
Ecrou (non fourni)
Support
Vis de fixation des supports (M5)
Fig. 10
(5) Lorsque vous suspendez le corps principal de l'unité
interne, veillez à utiliser un niveau ou un tube en plas-
tique contenant de l'eau pour vous assurer que les
tuyaux d'écoulement sont de niveau ou légèrement
inclinés, afin que l'écoulement soit correct.
(Reportez-vous à la Fig. 11)
A
B
1°
≤
A.B
A. Lorsque les tuyaux d'écoulement sont inclinés vers la
droite ou vers la droite et l'arrière.
Mettez-la de niveau ou inclinez-la légèrement vers la
droite ou vers l'arrière. (Dans la limite de 1°.)
B. Lorsque les tuyaux d'écoulement sont inclinés vers la
gauche ou vers la gauche et l'arrière.
Mettez-la de niveau ou inclinez-la légèrement vers la
gauche ou vers l'arrière. (Dans la limite de 1°.)
ATTENTION
Régler l'unité sur un angle opposé aux tuyaux d'écoule-
ment pourrait provoquer des fuites.
6.
TUYAUTERIES DE FLUIDE FRIG-
ORIFIQUE
〈 〈 〈 〈 Pour les tuyauteries de fluide frigorifique de I'unité
extérieure, voir les instructions d'installation jointes à
I'unité extérieure.〉 〉 〉 〉
〈 〈 〈 〈 Exécutez entièrement I'isolation thermique de chaque
côté des tuyaux de gaz et de liquide. Autrement, une fuite
d'eau pourrait se produire.〉 〉 〉 〉
(Lors de I'utilisation d'une pompe à chaleur, la température des
tuyaux de gaz pouvant atteindre jusqu'à environ 120°C, utilisez
une isolation suffisamment résistante.)
〈 〈 〈 〈 En outre, si la température et I'humidité des sections des
tuyaux de réfrigérant devait dépaser 30°C ou HR80%, ren-
forcez I'isolation du réfrigérant (20 mm ou plus épaisse).
De la condensation peut se former à la surface du matériau
isolant.〉 〉 〉 〉
〈 〈 〈 〈 Avant de poser les tuyaux de réfrigérant, vérifiez le type de
réfrigérant utilisé. L'unité ne pourra pas fonctionner cor-
rectement si le réfrigérant est de types différents.〉 〉 〉 〉
Pièce de fixation
Boulon de réglage (M8)
du support
1°
≤
1°
≤
Fig. 11
