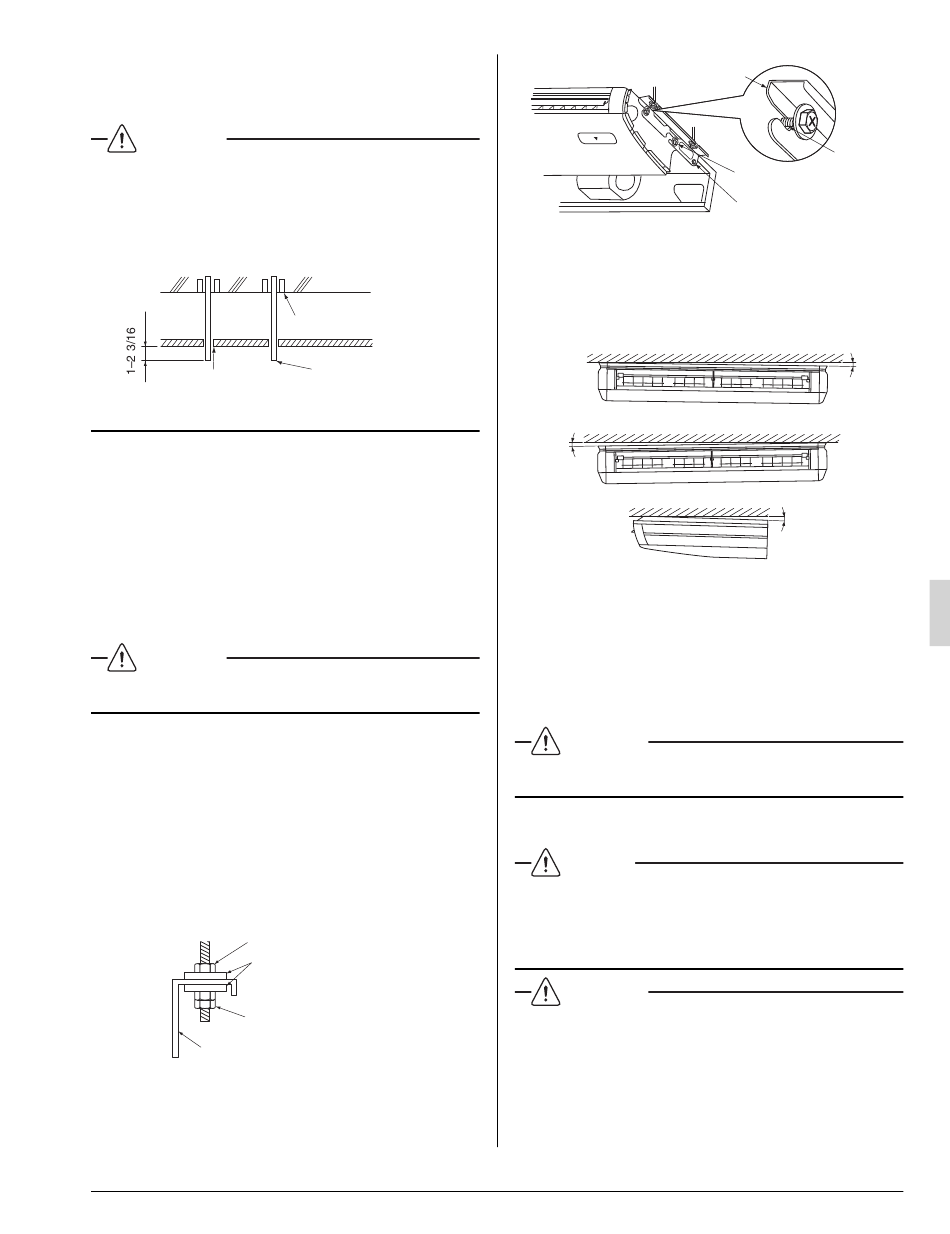

(4) Fixez les boulons de suspension. (Utilisez des bou-
lons de suspension de taille W3/8 ou M8-M10.)
• Réglez préalablement la distance entre les boulons de sus-
pension et le plafond. (Reportez-vous à la Fig. 9)
REMARQUE
• Utilisez un dispositif d'ancrage tamponné pour les plafonds
existants, une cheville encastrée, un dispositif d'ancrage en-
castré ou d'autres pièces que vous vous procurerez sur place
pour les plafonds neufs, afi n de renforcer le plafond et lui
permettre de supporter le poids de l'unité. Réglez l'écartement
depuis le plafond avant de continuer.
Faux plafond
Toutes les pièces ci-dessus sont
procurées localement.
Fig. 9
5. INSTALLATION DE L'UNITÉ INTÉRIEURE
Il est plus facile de fi xer les pièces accessoires avant
d'installer l'unité intérieure. Par conséquent, veuillez
également lire les modes d'emploi qui accompagnent les
pièces accessoires.
En ce qui concerne les pièces devant être utilisées pour les
travaux d'installation, veiller à utiliser les accessoires fournis et
les pièces désignées par notre société.
(1) Fixez les supports aux boulons de suspension. (Re-
portez-vous à la Fig. 10)
REMARQUE
• Pour être sûr qu'ils soient bien fi xés, utilisez les rondelles
fournies et fi xez-les avec des doubles écrous.
(2) Soulevez le corps principal de l'unité intérieure, insé-
rez les boulons (M8) des supports dans la pièce de
fi xation des supports tout en faisant coulisser le corps
principal depuis l'avant. (Reportez-vous à la Fig. 11)
(3) Fixez bien les boulons des supports (M8) aux 4 points
de gauche et de droite. (Reportez-vous à la Fig. 11)
(4) Remettez les vis des supports (M5) qui avaient été
retirés en place aux 2 points de gauche et de droite.
Cela est nécessaire afi n d'éviter que le corps principal
de l'unité intérieure ne glisse vers l'avant et l'arrière.
(Reportez-vous à la Fig. 11)
Écrou (non fourni)
Rondelle (3) (fournie)
Doubles écrous
(non fournis)
Support
Français
Plaque du plafond
Ancrage
Boulon de suspension
(Longueur : in.)
Fig. 10
Support
Fig. 11
(5) Lorsque vous accrochez le corps principal de l'unité in-
terne, veillez à utiliser un niveau ou un tube en plastique
rempli d'eau pour vous assurer que les tuyaux d'écou-
lement sont de niveau ou légèrement inclinés, afi n que
l'écoulement soit correct. (Reportez-vous à la Fig. 12)
A
B
1° ou moins
A.B
A.Lorsque le tuyau d'écoulement est penché vers la droite
ou vers la droite et l'arrière.
Mettez-la de niveau ou inclinez-la légèrement vers la droite
ou vers l'arrière. (de moins de 1°)
B.Lorsque le tuyau d'écoulement est incliné vers la gauche
ou vers la gauche et l'arrière.
Mettez-la de niveau ou inclinez-la légèrement vers la gauche
ou vers l'arrière. (de moins de 1°)
ATTENTION
• Régler l'unité sur un angle opposé à celui des tuyaux d'écou-
lement peut provoquer une fuite d'eau.
6.

TUYAUTERIES DE FLUIDE FRIGORIFIQUE

DANGER
• Des gaz toxiques peuvent être produits si du gaz frigorifi que
entre en contact avec une fl amme provenant d'un thermo-
ventilateur, d'un poêle ou d'un autre instrument de cuisine.
L'exposition à un tel gaz peut entraîner la mort ou des bles-
sures graves.
ATTENTION
• Utilisez un coupe-tubes et un évasement adaptés au
type de réfrigérant.
• Pour éviter que de la poussière, de l'humidité ou des corps
étrangers ne s'infi ltrent dans les conduites, pincez leur
extrémité ou recouvrez-les d'un ruban adhésif.
Pièce de
fixation
Boulon de réglage
du support (M8)
Vis de fixation des
supports (M5)
1° ou moins
1° ou moins
Fig. 12
7
