Durit d'évacuation à
l'intérieur de l'unité
• Après avoir monté la tuyauterie et le câblage, verrouillez les tuyaux de fluide frigorifique, la durit
d'évacuation à l'intérieur de l'unité, le câble de transmission unité intérieure-unité extérieure et la ligne
de mise à la terre dans le guide de tuyauterie. (Pour les travaux de câblage électrique, reportez-vous
à "TRAVAUX DE CÂBLAGE ÉLECTRIQUE".)
6. TUYAUTERIES D'ÉCOULEMENT
1. Montez la tuyauterie d'évacuation.
Montez la ligne d'évacuation afin d'assurer une évacuation correcte. Observez également ce qui suit
afin de prévenir les fuite.
Français

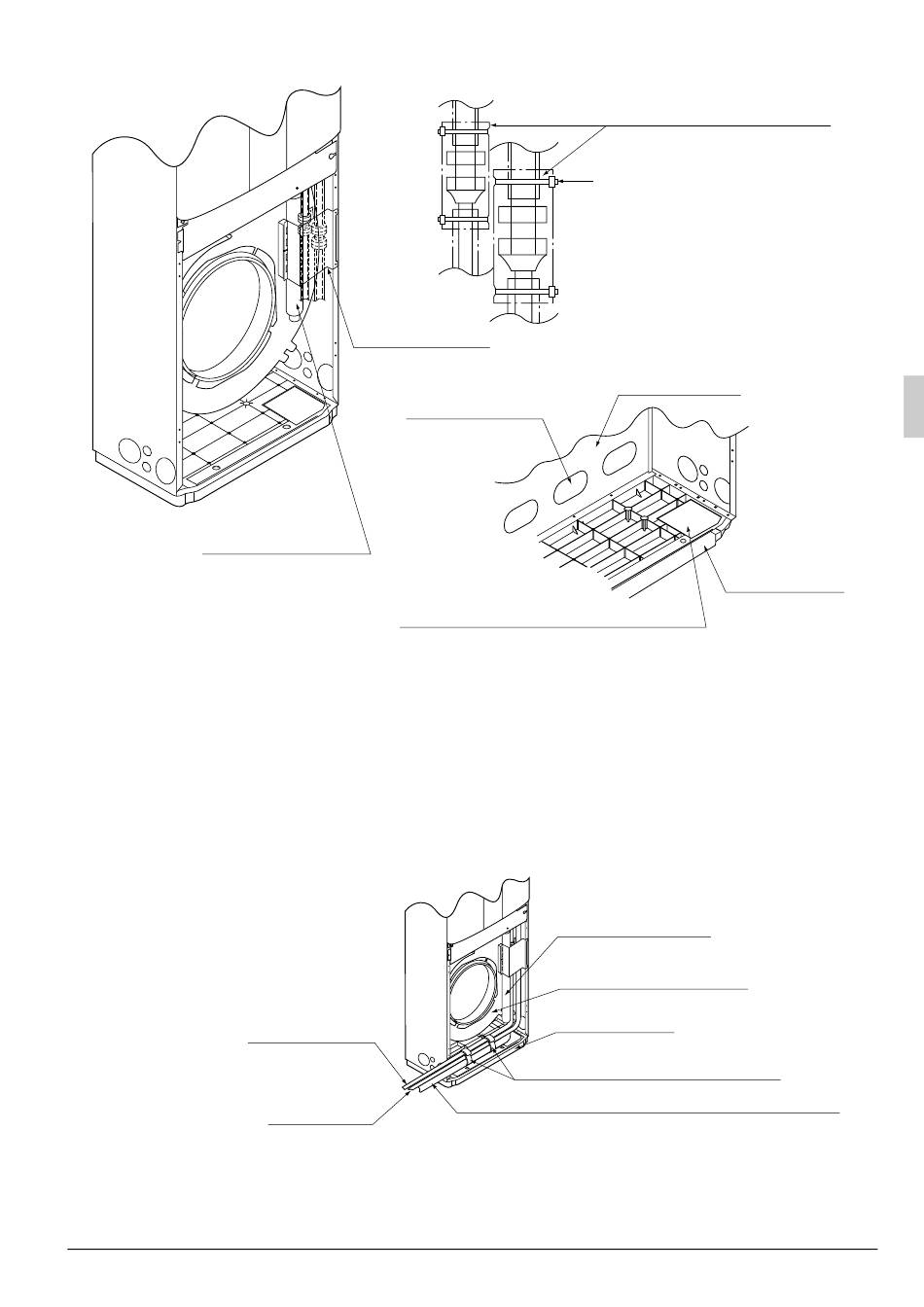

Retenue de tuyau
Trou à poinçonner
Découpez les trous à cet emplacement.
Tuyau de liquide
Tuyau de gaz
Fig. 4
Fixez à l'aide de
l'attache (8)
Fig. 5
Panneau arrière
Durit d'évacuation à
l'intérieur de l'unité
Logement du ventilateur
Cadre inférieur
Ancrez la durit à cet emplacement.
Tuyaux d'évacuation (Procurée localement)
Tube en vinyle (diamètre intérieur de tuyau 20 mm)
Isolant pour garniture (4)(5)
(jointes)
Cadre inférieur
9
