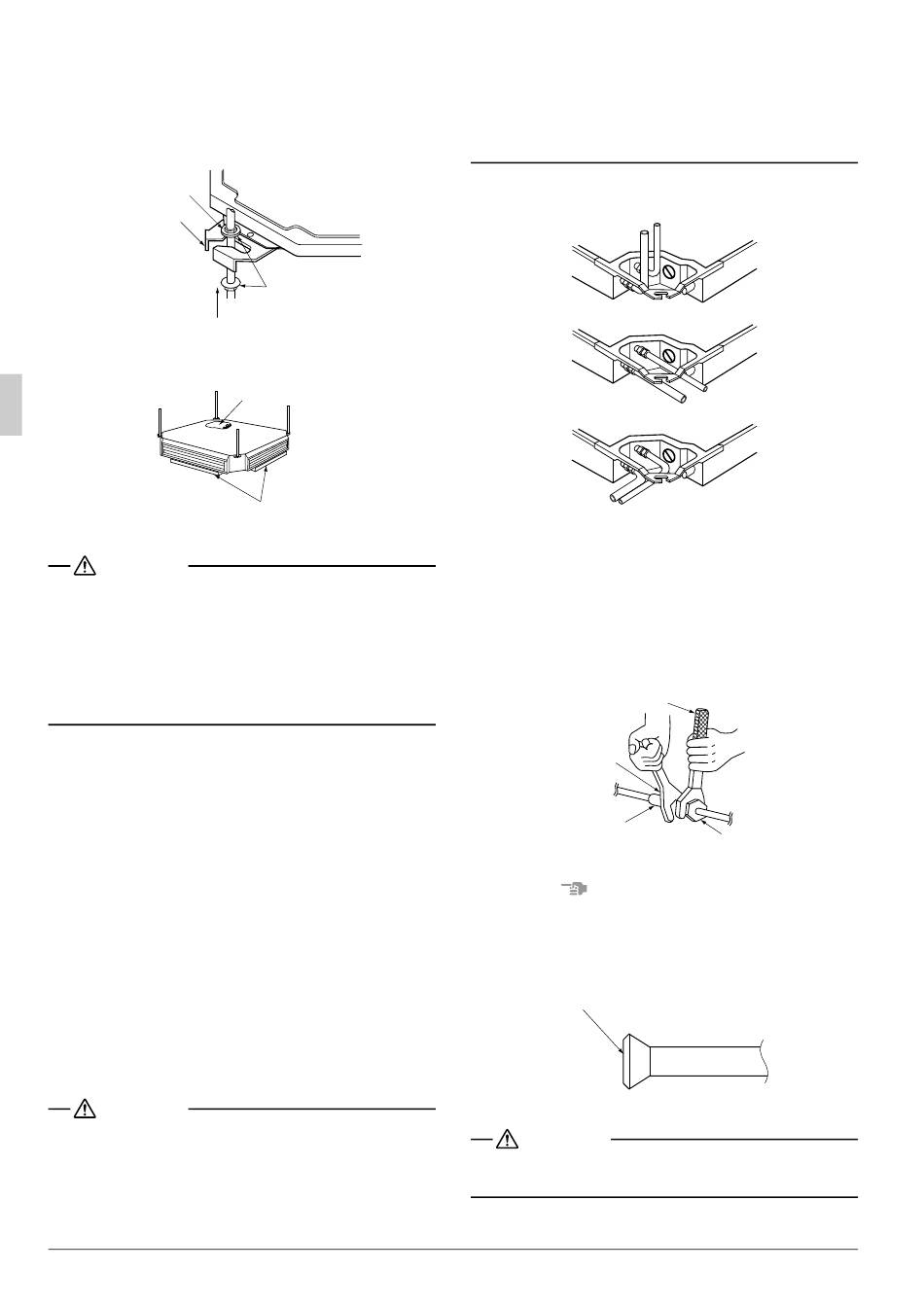

5-2 Installer l'unité intérieur
(Reportez-vous à la Fig. 18)
• Verrouiller l'unité aux dispositifs de suspension sur le
côté A.
• Accrocher l'unité aux 2 autres dispositifs de suspension
et la verrouiller avec les rondelles et les écrous
inférieurs.
Procuré localement
Support de suspension
Serrer
(écrous doubles)
5-3 S'assurer que l'unité est horizontale sur les
côtés C et D. (Reportez-vous à la Fig. 19)
A
D
Vérification du
niveau horizontal
Fig. 19
ATTENTION
• Ne tenez pas le déflecteur lors du montage ou il se
cassera.
• L'unité intérieure est équipée d'une pompe d'évacuation
et d'un interrupteur à flotteur incorporés. Vérifier que
l'unité est horizontale à chacun des 4 coins de l'unité à
l'aide d'un niveau à eau ou d'un tube de vinyle rempli
d'eau.
(Si l'unité est inclinée contre le sens de l'écoulement de
la condensation, l'interrupteur à flotteur peut mal fonc-
tionner et provoquer l'égouttement de l'eau.)
5-4 Enlever la plaque de fixation de la rondelle (5)
destinée à empêcher la chute de la rondelle et
serrer l'écrou supérieur.
6.
TUYAUTERIES DE FLUIDE FRIGORIFIQUE
〈Pour les tuyauteries de fluide frigorifique de I'unité
extérieure, voir les instructions d'installation
jointes à I'unité extérieure.〉
〈Exécutez entièrement I'isolation thermique de chaque
côté des tuyaux de gaz et de liquide. Autrement, une fuite
d'eau pourrait se produire.〉
(Lors de I'utilisation d'une pompe à chaleur, la température des
tuyaux de gaz pouvant atteindre jusqu'à environ 120°C, utilisez
une isolation suffisamment résistante.)
〈En outre, si la température et I'humidité des sections des
tuyaux de réfrigérant devait dépaser 30°C ou HR80%, ren-
forcez I'isolation du réfrigérant (20mm ou plus épaisse).
De la condensation peut se former à la surface du
matériau isolant.〉
〈Avant de poser les tuyaux de réfrigérant, vérifiez le type
de réfrigérant utilisé. L'unité ne pourra pas fonctionner
correctement si le réfrigérant est de types différents.〉
ATTENTION
• Utilisez un coupe-tubes et un évasement adaptés
au type de réfrigérant.
• Appliquez de l'huile éthylique ou de l'huile acétique
autour des évasements avant de procéder au rac-
cordement.
• Afin d'éviter que la poussière, l'humidité ou
d'autres corps étrangers ne s'infiltrent dans les
8
Rondelles (3) (jointes)
(Pour verrouiller le
dispositif de suspension)
Fig. 18
Zone de tuyauterie
B
C
Niveau horizontal
tuyaux, pincez leur extrémité ou recouvrez-la d'un
ruban.
• Ne permettez à rien d'autre que le réfrigérant
désigné de se mélanger au circuit de réfrigération,
tel que I'air. etc. En cas de fuite de réfrigérant lor-
sque vous travaillez sur I'unité, aérez immédiate-
ment la pièce.
6-1 Les tuyaux de fluide frigorifique peuvent aller
dans trois directions (Reportez-vous à la Fig. 20)
Tuyaux allant vers le haut
Tuyaux allant vers l'arrière
Tuyaux allant vers la droite
Fig. 20
• Utiliser des tuyaux en alliage de cuivre sans soudure.
(ISO 1337).
• L'unité extérieure est chargée de fluide frigorifique.
• Veillez à utiliser à la fois une clé anglaise et une clé
dynamométrique lorsque vous assemblez ou désas-
semblez les conduites à/de l'unité.
( Reportez-vous à la Fig. 21 )
• Reportez-vous au Tableau 2 pour les dimensions de
l'évasement et le couple de serrage.
Clé dynamométrique
Clé de
serrage
Branchement
de tuyau
REMARQUE
• Utilisez I'écrou évasé fourni avec I'unité principale.
• Lorsque vous montez l'écrou évasé, enduisez-le d'huile
éthylique ou d'huile acétique, et faites-le tourner 3-4 fois
avant de le visser. (Reportez-vous à la Fig. 22)
Huile éthylique ou huile acétique.
ATTENTION
Ne laissez pas l'huile entrer en contact avec les supports des
vis du panneau de décoration.
L'huile peut altérer les supports des vis.
Ecrou à
évasement
Fig. 21
Fig. 22
