C
B
Zone de
A
tuyauterie
Volet
B
A
Zone de tuyauterie
A l'expédition de l'usine
Taux
d'écoulement
modéré
B
Taux
d'écoulement
modéré
Taux d'écoulement
modéré
B
A
Taux d'écoulement modéré
Taux
d'écoulement
modéré
B
Taux
d'écoulement
modéré
B
A
ATTENTION
Veiller à ne pas toucher les ailerons de l'échangeur de
chaleur.
[HAUTEUR DU PLAFOND]
L'unité intérieure peut être installée sur des plafonds ayant
jusqu'à 3,5m de hauteur. Il devient cependant nécessaire
d'effectuer les réglages locaux au moyen de la télécommande
lorsque l'unité est installée à plus de 2,7m de haut.
Se référer au chapitre intitulé "REGLAGE LOCAL" et au man-
uel d'installation du panneau décoratif.
Installer cette unité pour que le panneau du fond soit à plus de
2,5m de hauteur de façon à ce que l'utilisateur ne puisse le
toucher facilement.
Français
D
Volet
Sortie de la décharge d'air
(Indique le bac d'évacuation)
C
D
C
D
A
C
D
C
Taux
d'écoulement
modéré
D
A
C
D
Taux
d'écoulement
modéré

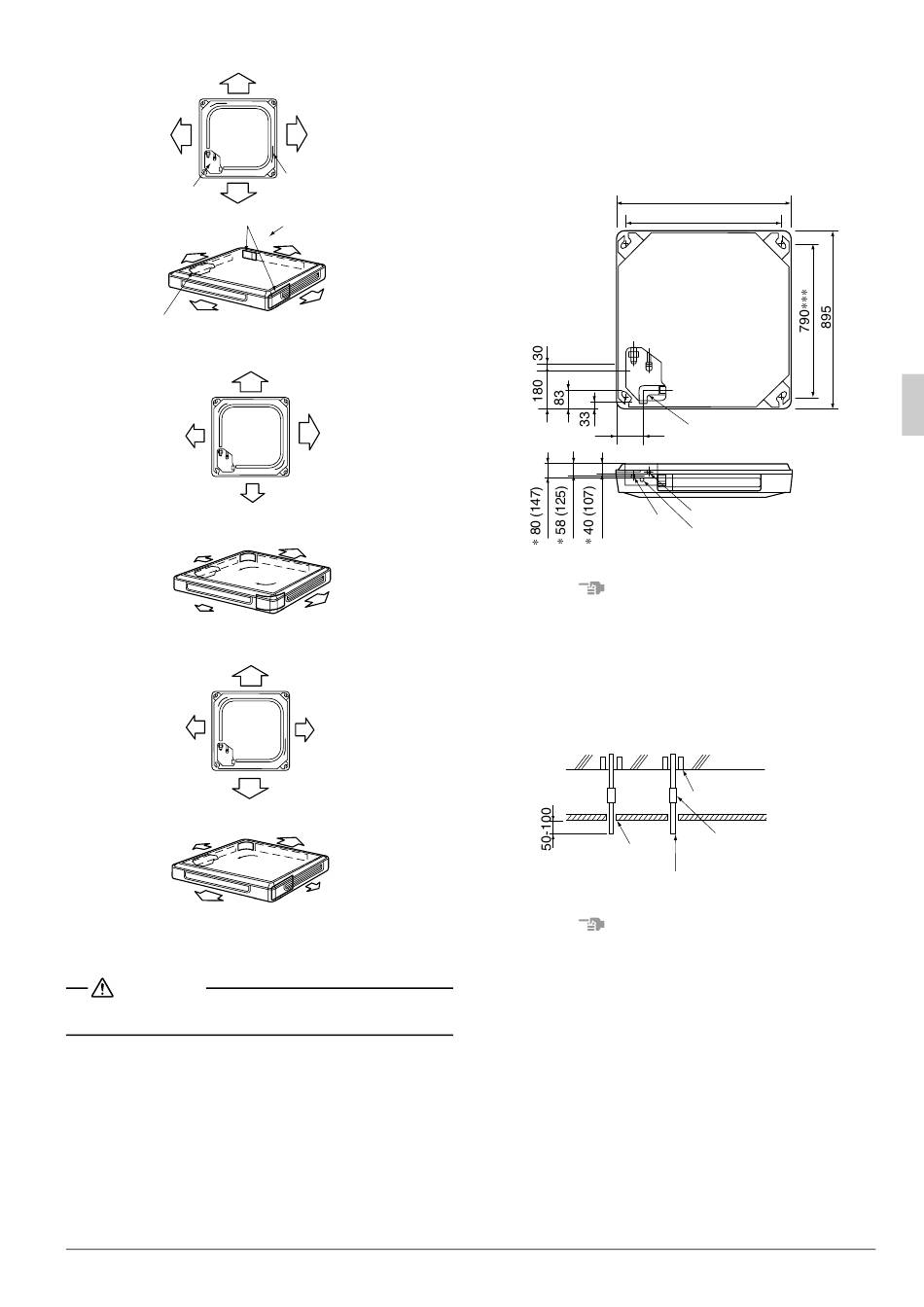

Fig. 7
4-2 POUR UNE DECHARGE D'AIR A 2 DIRECTIONS
OU A 3 DIRECTIONS
La décharge d'air à 2 directions ou à 3 directions doit être
réglée depuis la télécommande. Pour plus de détails, voir
"REGLAGE LOCAL".
1. Rapport entre les trous de l'unité intérieure, emplacement du
boulon de suspension, tuyauterie et câblage.
(Reportez-vous à la Fig. 8)
B
117
Tuyau de
gaz
Fig. 8
REMARQUE
• Illustration vue depuis le plafond
∗ Dimensions en (
) pour les modèles 100 et 125
∗∗∗ Trou du boulon de suspension
2. Faire des trous pour les boulons de suspension, les
tuyauteries de fluide frigorifique et d'évacuation et le
câblage. (Reportez-vous à la Fig. 9)
• Se référer au gabarit en papier pour les emplacements.
• Sélectionner l'emplacement de chaque trou et ouvrir les
trous dans le plafond.
Faux plafond
Boulon de suspension
REMARQUE
• Pour changer le taux d'écoulement d'air, sélectionner un
motif dans "POUR CHANGER LE TAUX D'ECOULEMENT
D'AIR" et déterminer l'emplacement des tuyaux.
• Toutes les pièces ci-dessus sont procurées localement.
(Utiliser des boulons de taille M8 ou M10)
Utiliser un trou ancré pour les plafonds existants et un insert
coulé, un ancrage coulé ou toute autre pièce procurée
localement pour les nouveaux plafonds pour les renforcer
afin qu'ils puissent supporter le poids de l'unité. Ajuster
l'espace libre du faux plafond avant de continuer plus avant.
895
790∗∗∗
C
D
A
Tuyau d'évacuation allant
vers la droite montré
ci-dessus
Tuyau de liquide
Raccord du tuyan
d'évacuation (VP20)
Plaque du plafond
Ancrage
Ecrou long ou tendeur
à vis
Fig. 9
5
