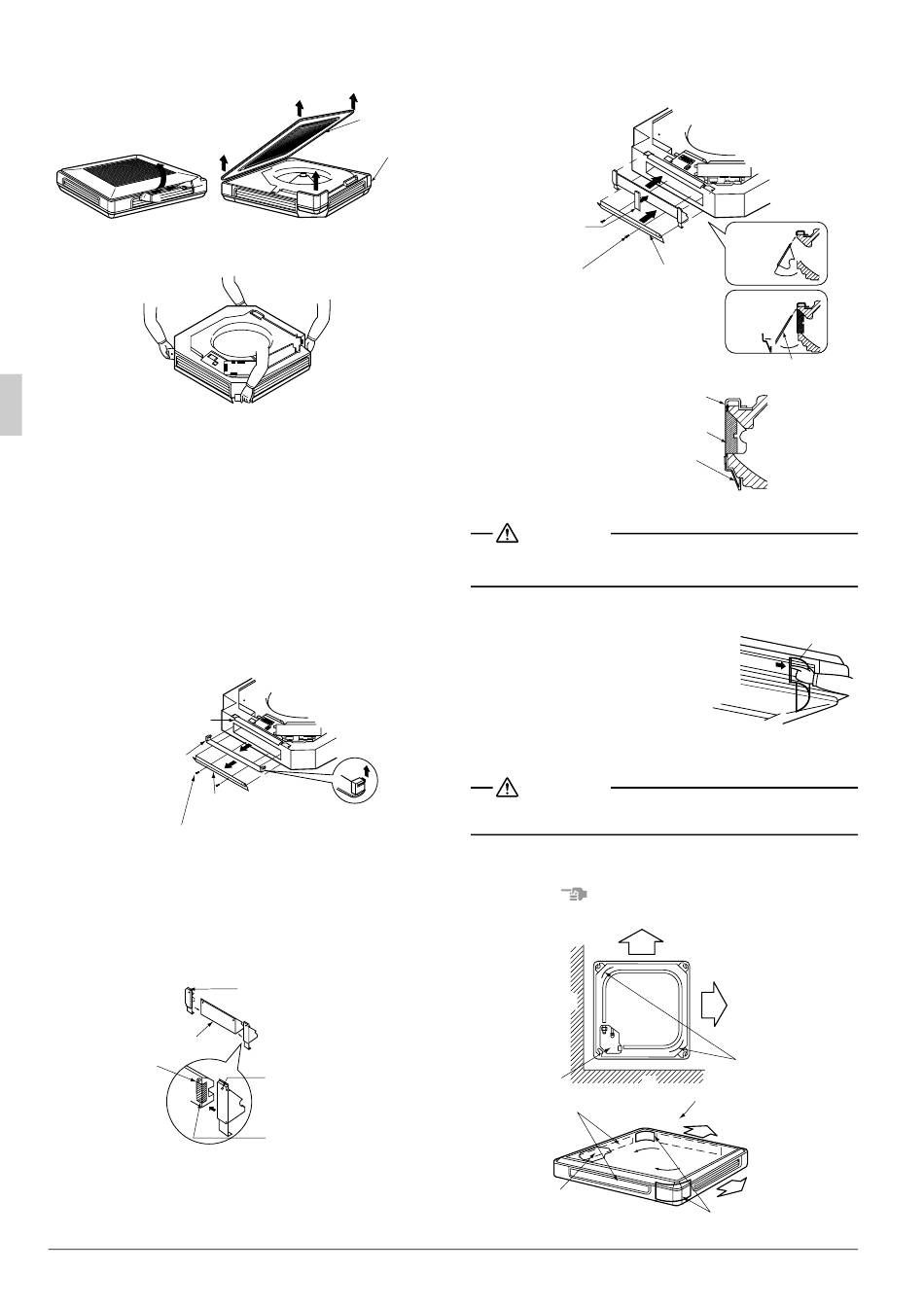

3. Détacher la grille d'aspiration d'air et les couvre-coins
de l'unité intérieure.
Tenir l'unité intérieure par les supports
de suspension pour la transporter.
Fig. 10
• Détacher la grille d'aspiration d'air.
(Reportez-vous à la Fig. 10)
• Faire glisser les boutons de verrouillage (×2) de la grille
d'aspiration d'air vers l'intérieur (direction des flèches)
et la soulever.
• Ouvrir la grille d'aspiration d'air à un angle de 45° et la
détacher de l'unité.
• Détacher les couvre-coins.
[COMMENT BLOQUER LES SORTIES DE DECHARGE D'AIR]
Pour une décharge d'air à 2 directions, les sorties A et B
doivent être bloquées.
Pour une décharge d'air à 3 directions, les sorties A ou B
doivent être bloquées.
1. Détacher la plaque décorative supérieure des sorties devant
être bloquées. (Reportez-vous à la Fig. 11)
(Fond)
plaque décorative
Volet
(Haut)
plaque décorative
Vis de la plaque
décorative supérieure
2. Détacher également le volet des sorties.
3. Fixer les retenues au tampon de blocage.
(Reportez-vous à la Fig. 12)
Aligner les saillies des tampons avec les trous des retenues
et faire adhérer les pièces ensemble avec du ruban adhésif
à deux faces.
Tampon de
blocage (11)
Saillie
Fig. 12
6
Grille
d'aspiration
d'air
Couvre-coin (×4)
Fig. 11
Retenues de tampon
de blocage (12)(13)
Trou
Bande adhésive à
deux faces
4. Après avoir installé les tampons de blocage, fixer la retenue
du tampon de blocage central et les deux panneaux décora-
tifs. (Reportez-vous à la Fig. 13)
Retenue centrale
du tampon de
blocage (14)
Vis de la plaque
décorative supérieure
Plaque décorative inférieure
Tampon de blocage
Plaque décorative
supérieure
Fig. 13
ATTENTION
Si les tampons de blocage ne sont pas installés comme
indiqué, de l'air s'échappera, provoquant de la condensation.
[POUR CHANGER LE TAUX D'ECOULEMENT D'AIR]
• A l'expédition de l'usine, les
volets des sorties de décharge
d'air C et D sont fermés de
façon à ce que le taux d'écoule-
ment d'air soit le même dans
chacune des quatre directions.
• Le taux d'écoulement d'air peut
être changé en faisant glisser le
volet.
(Reportez-vous à la Fig. 14)
ATTENTION
Veiller à ne pas toucher les ailerons de l'échangeur de
chaleur.
Décharge d'air à 2 directions (Reportez-vous à la Fig. 15)
REMARQUE
• Illustration vue du plafond
C
B
Zone de
tuyauterie
A
Tampon de blocage
B
Zone de
tuyauterie
A
Insérer
ici
Plaque
décorative
supérieure
Insérer
ici
Retenue centrale du
tampon de blocage (14)
Volet
Fig. 14
D
Volet
Sortie de la décharge d'air
(Indique le bac d'évacuation)
C
D
Volet
