5.4 Contrôle du montage
Ne mettez le capteur en service que si vous pouvez répondre par "oui" aux questions suivantes :
• Le capteur et le câble sont-ils intacts ?
• L' o rientation est-elle correcte ?
• Le capteur a été monté dans le raccord process, et ne pend pas librement par le câble ?
6 Raccordement électrique
AVERTISSEMENT
L
L'appareil est sous tension !
Un raccordement non conforme peut entraîner des blessures pouvant être mortelles !
‣
Seuls des électriciens sont habilités à réaliser le raccordement électrique.
‣
Les électriciens doivent avoir lu et compris le présent manuel de mise en service et
respecter les instructions y figurant.
‣
Avant de commencer le raccordement, assurz-vous qu' a ucun câble n' e st sous tension.
6.1

Raccordement du capteur

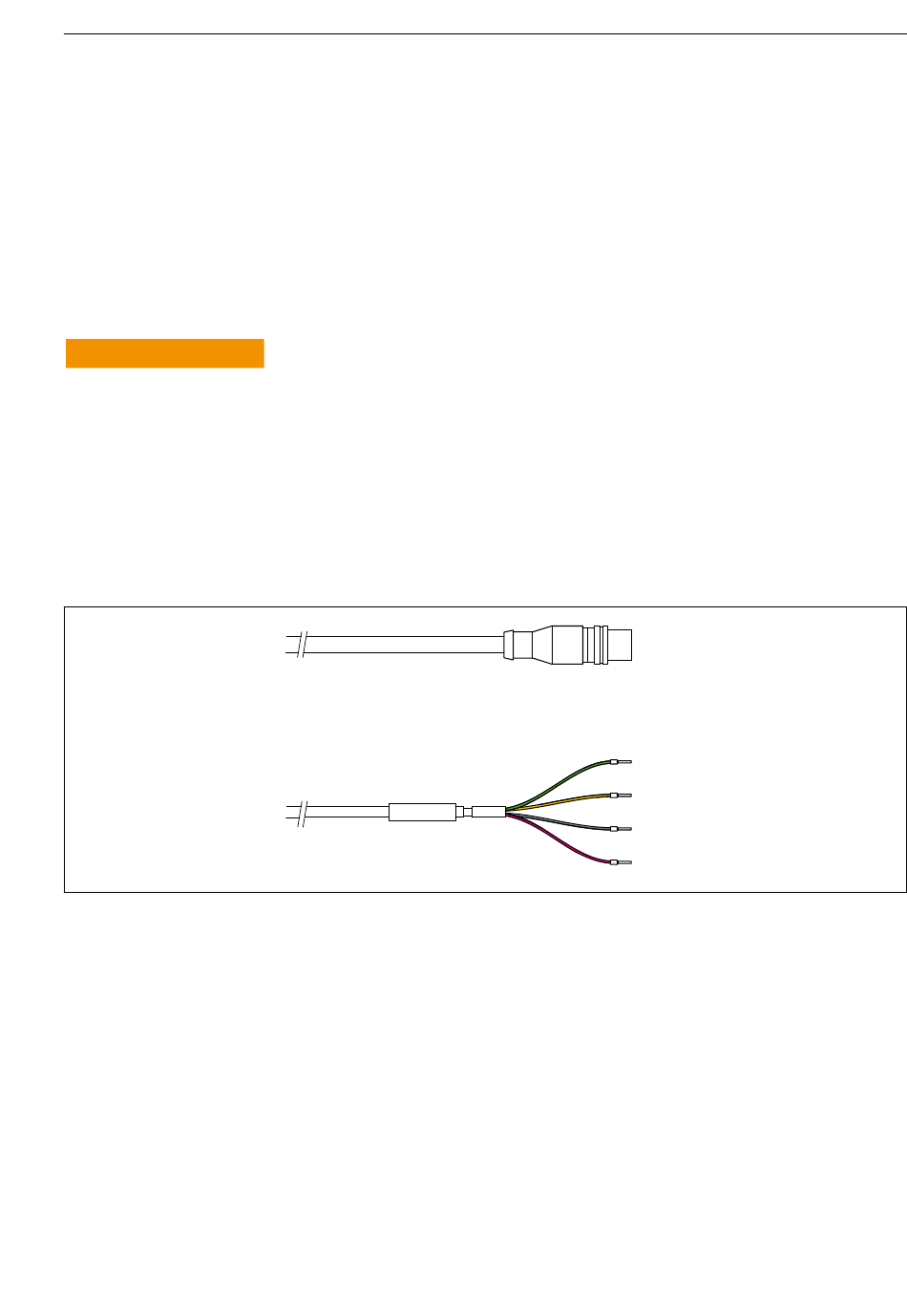

 14 Conditions de raccordement
Les options de raccordement sont les suivantes :
• via connecteur M12 (version : câble surmoulé, connecteur M12)
• via câble de capteur sur les bornes enfichables d' u ne entrée capteur du transmetteur
(version : câble surmoulé, extrémités préconfectionnées)
Endress+Hauser
Raccordement électrique
M12
GN
YE
GY
PK
A0036365
