TI01136C/14/FR/04.18
71418337
2018-08-09
Products
Information technique

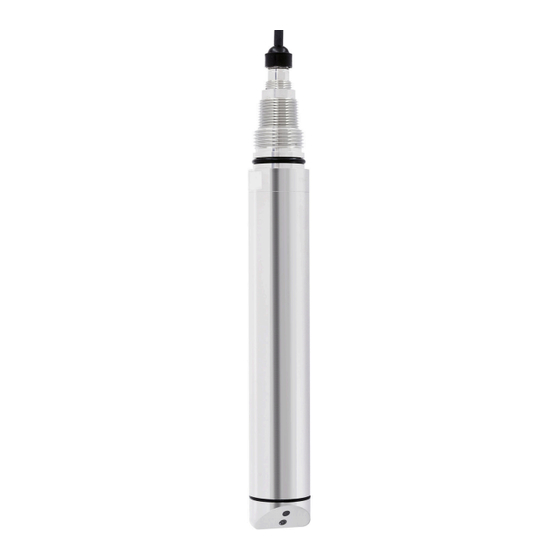

Turbimax CUS52D
Capteur à insertion et à immersion pour une
turbidité faible à moyenne
Domaine d'application
Le Turbimax CUS52D est un capteur pour toutes les applications d' e au potable et
d' e aux de process.
• Mesure de la turbidité dans toutes les étapes du process de traitement de l' e au
• Mesure de la turbidité finale en sortie de station d' e au potable
• Mesure de la turbidité à l' e ntrée d' u ne station d' e au potable
• Mesure de la turbidité pour la surveillance et le contre-lavage des filtres
• Mesure de la turbidité dans le réseau d' e au potable
Principaux avantages
• Mesure de la turbidité selon ISO 7027
• Sa construction hygiénique avec raccord clamp 2" permet de le monter directement
dans des conduites et s' a dapte dans les chambres de passage CUA252 (PE 100) et
CUA262 (inox).
• La version à immersion peut être installée dans des canaux ou des bassins ouverts.
• Remplace le capteur CUS31 dans les sondes CUS31 existantes (E et S).
• Peut être utilisé à des températures et des pressions élevées.
• La communication standardisée (technologie Memosens) permet le "plug and play".
Capteur intelligent - toutes les caractéristiques et valeurs d' é talonnage sont
stockées dans le capteur.
• Etalonnages personnalisés de 1 à 6 points - peuvent être réalisés en laboratoire ou
à l' e mplacement de montage.
• Totalement sûr, car la source optique ne requiert qu' u ne faible puissance.
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Turbimax CUS52D

Sommaire des Matières pour Endress+Hauser Turbimax CUS52D

  • Page 1 à moyenne Domaine d'application Le Turbimax CUS52D est un capteur pour toutes les applications d' e au potable et d' e aux de process. • Mesure de la turbidité dans toutes les étapes du process de traitement de l' e au •...

  • Page 2: Principe De Fonctionnement Et Construction Du Système

    La mesure est réalisée avec une longueur d' o nde de 860 nm. Ensemble de mesure L' e nsemble de mesure complet comprend : • Capteur de turbidité Turbimax CUS52D • Transmetteur multivoie Liquiline CM44x • Montage direct dans un raccord de conduite (raccord clamp 2" ou Varivent) ou •...
  • Page 3 Turbimax CUS52D Structure du capteur A0030692  3 Disposition de la source lumineuse et du récepteur optique Récepteur optique Source lumineuse Endress+Hauser...
  • Page 4 Turbimax CUS52D Surveillance du capteur Les signaux optiques sont surveillés en continu et leur plausibilité est analysée. En cas d' i ncohérences, un message d' e rreur est délivré via le transmetteur. La fonction est désactivée par défaut. Référence solide Le fonctionnement et la précision du capteur CUS52D peuvent être vérifiés à...

  • Page 5: Alimentation Électrique

    Turbimax CUS52D Applications Nom du modèle Domaine d'application Unité Formazine Eau potable, eau de process FNU ; NTU ; TE/F ; EBC ; ASBG Kaolin Eau potable, matière filtrable, eau industrielle mg/l ; g/l ; ppm La solution standard d' é talonnage communément (pâte)
  • Page 6 Turbimax CUS52D Raccordement du blindage de câble Exemple de câble (ne correspond pas nécessairement au câble d' o rigine)  7 Câble préconfectionné  8 Insérer le câble  9 Serrer la vis (2 Nm (1,5 lbf ft)) Blindage extérieur (mis à nu) Collier de mise à...
  • Page 7 Turbimax CUS52D Performances Conditions de référence 20 °C (68 °F), 1013 hPa (15 psi) Turbidité 2% de la valeur mesurée ou 0,1 FNU (la valeur la plus élevée s' a pplique dans chaque Ecart de mesure maximal cas). Référence : valeur mesurée dans la gamme de service recommandée, étalonnage en usine.

  • Page 8: Montage

    Turbimax CUS52D Montage Instructions de montage A0030698  10 Orientation et positions • Installez le capteur dans des endroits où les conditions de débit sont constantes. • L' e mplacement idéal est dans la conduite montante (pos. 1). L' i nstallation est également possible dans la conduite horizontale (pos.
  • Page 9 Turbimax CUS52D A0030704  11 Positions de montage pour les conduites et les sondes • Montez le capteur de sorte que le faisceau lumineux ne soit pas réfléchi (pos. 6). • Evitez les changements de section brusques (pos. 9). Les changements de section doivent être progressifs et le plus loin possible du capteur (pos.
  • Page 10 Turbimax CUS52D L' a ngle de montage est de 90°. La flèche indique le sens d' é coulement. Les fenêtres optiques du capteur doivent être orientées contre le sens d' é coulement. A0022032  12 Montage avec raccord clamp 2"...
  • Page 11 Turbimax CUS52D L' a ngle de montage est de 90°. L' o rientation du capteur dépend du produit. Dans le cas de produits légèrement dégazants ayant tendance à sédimenter, les fenêtres optiques doivent être orientées vers le bas (voir figure). Dans le cas de produits fortement dégazants n' a yant pas...

  • Page 12: Environnement

    Turbimax CUS52D L' a ngle de montage est de 90°. La flèche indique le sens d' é coulement. Les fenêtres optiques du capteur doivent être orientées contre le sens d' é coulement. A0031130  19 Montage avec raccord Varivent (long) L' a ngle de montage est de 90°.

  • Page 13: Matériaux

    Turbimax CUS52D Poids Longueur de câble Capteur plastique Capteur métallique Capteur métallique avec clamp 3 m (9,84 ft) 0,46 kg (1,5 lbs) 1,15 kg (2,54 lbs) 1,21 kg (2,67 lbs) 7 m (23 ft) 0,68 kg (1,5 lbs) 1,37 kg (3,81 lbs)

  • Page 14: Certificats Et Agréments

    Contenu de la livraison La livraison comprend : • 1 capteur Turbimax CUS52D, version selon commande • 1 manuel de mise en service BA01275C Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation.
  • Page 15 Turbimax CUS52D Flowfit CUA262 • Chambre de passage à souder • Configurateur de produit sur la page produit : www.fr.endress.com/cua262 Information technique TI01152C Flexdip CYA112 • Sonde à immersion pour l' e au et les eaux usées • Système de support modulaire pour les capteurs dans des bassins ouverts, des canaux et des cuves •...
  • Page 16 Turbimax CUS52D 60 ... 64 (2.36 ... 2.52) (1.42) A0030819  22 Raccord de conduite avec manchon à souder, dimensions en mm (in) Nettoyage à l'air comprimé Nettoyage à l'air comprimé pour CUS52D • Raccord : 6 mm • Matériaux : POM noir •...

  • Page 17: Kit D'étalonnage

    Turbimax CUS52D Piège à bulles Piège à bulles • Pour capteur CUS52D • Pression de process : jusqu' à 3 bar (43.5 psi) • Température de process : 0 à 50 °C (32 à 122 °F) • L' a daptateur D 12 avec raccord pour la conduite de dégazage (raccord du haut sur la CUA252) est compris dans la livraison.
