8 Préparatifs de montage
DANGER En cas de raccordement ER-
APB hors de la gaine : Danger de mort à
cause de la propagation d'incendie, en cas
d'erreur de branchement du raccord de souf-
flage métallique avec la gaine de raccorde-
ment.
Raccordement selon : Préparatifs pour le mon-
tage au plafond ER-APB (avec protection anti-in-
cendie) [} 14].
L'assemblage avec la gaine de raccordement
prévoit l'utilisation de 3 rivets aveugles en acier.
Ceux-ci ne doivent pas gêner le fonctionnement
du clapet.
La mobilité du clapet d'arrêt doit être vérifiée
avant la mise en service.
ATTENTION En l'absence de fusible, le dispo-
sitif d'arrêt métallique est durablement fermé.
Avant le montage, contrôler et s'assurer de l'utili-
sation correcte du fusible.
ATTENTION Odeurs gênantes en provenance
de la gaine principale. Le dispositif d'arrêt ne
ferme pas correctement suite à un montage
mal réalisé.
Avant le montage, contrôler la position de mon-
tage correcte et le bon fonctionnement du clapet
d'arrêt.
8.8.2 Consignes de sécurité pour le montage
du volet de fermeture en plastique
Préparation de la gaine et du faux plafond
1. Réaliser un passage dans le faux plafond.
2. Réaliser un passage dans la gaine pour la
gaine de raccordement DN 75 ou DN 80.
3. Poser la gaine principale de ventilation à l'inté-
rieur de la gaine dans les règles de l'art.
4. Pour les systèmes de protection anti-incendie,
effectuer un scellement dans le plafond. Pour
ce faire, réaliser un coffrage du plafond et cou-
ler le matériau par le haut.
5. Monter les fixations de gaines au plafond (Pré-
paratifs pour le montage au plafond ER-APB
(avec protection anti-incendie) [} 15]). N'utili-
ser que du matériel de fixation admissible.
DANGER Danger présenté par un mon-
tage défectueux en cas de matériel de fixation
non admissible.
Fixer la gaine de raccordement au plafond uni-
quement avec du matériel de fixation admissible
(collier de serrage ou ruban perforé).
20
6. Connecter la gaine de raccordement admis-
sible à la gaine principale et assurer l'étan-
chéité de ventilation, par exemple avec du ru-
ban rétractable à froid.
7. Réaliser le scellement de la maçonnerie / des
matériaux des plaques. Fermer l'interstice
entre la maçonnerie et le tuyau agrafé. L'inter-
stice résiduel existant doit être complètement
obturé avec des matériaux indéformables et
non inflammables. Utilisez par exemple du bé-
ton ou du mortier, du mastic réfractaire pour
les matériaux des plaques.
8. Réaliser le faux plafond. Veiller à obtenir une
substructure adaptée et plane pour le boîtier
ER GH pour pouvoir par la suite insérer cor-
rectement l'insert de ventilateur dans le boîtier.
9. Poser le câble secteur : ER-AP : Préparatifs
pour le montage au mur, dans la gaine ou au
plafond sans protection anti-incendie [} 16].
8.9 Préparation du volet de ferme-
ture
ATTENTION Arrivée possible d'odeurs à partir
de la gaine de ventilation.
Le volet de fermeture en plastique n'est pas
étanche si la position de montage est erronée.

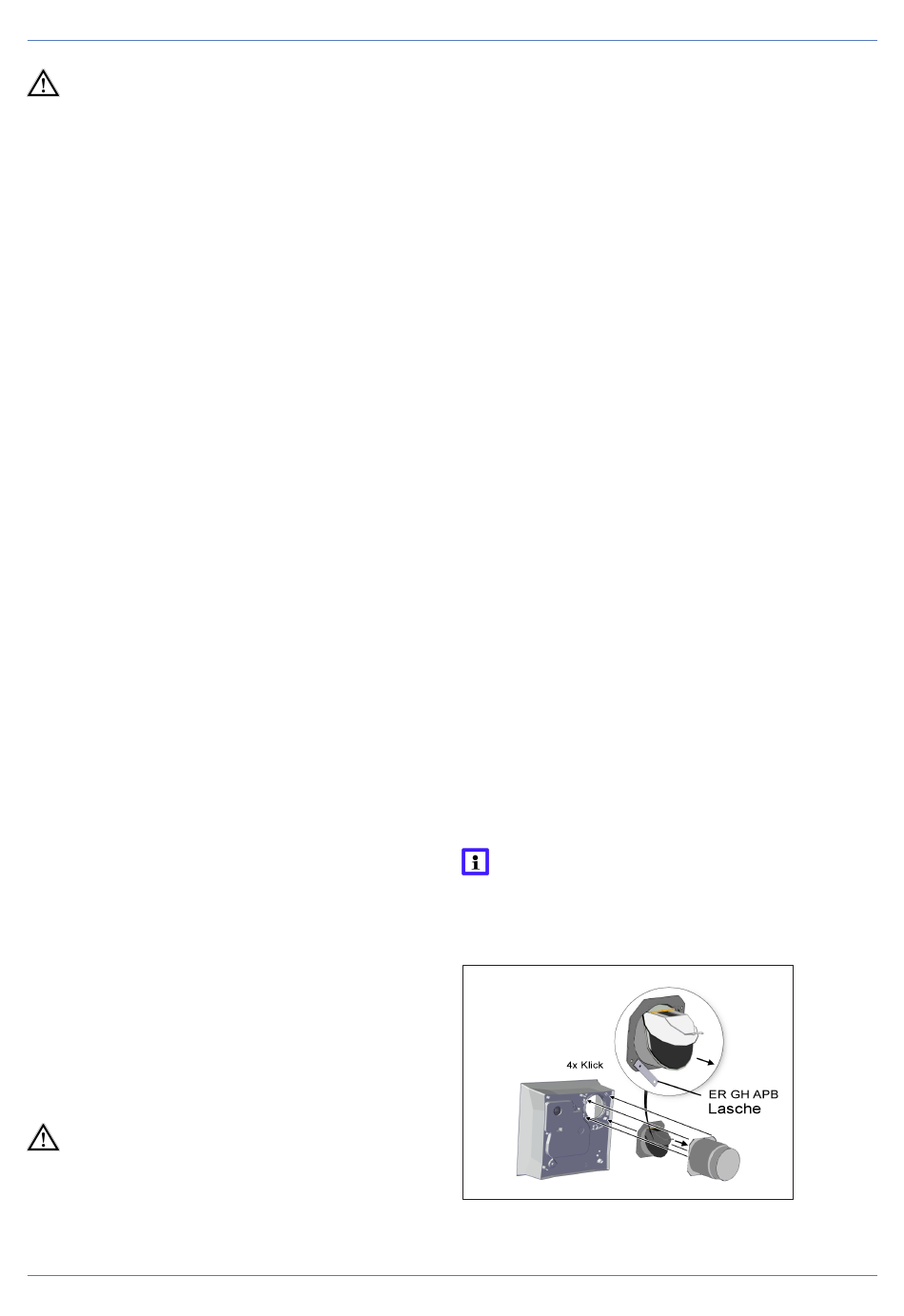

Introduire le volet de fermeture en fonction de la
position de montage en haut / à droite / à
gauche / à l'arrière dans le raccord de soufflage
du boîtier. S'assurer de l'étanchéité du volet de
fermeture.
1. Avant de monter le boîtier, vérifier impérative-
ment la position du volet de fermeture et son
bon fonctionnement.
Respectez également : Dispositif d'arrêt ER-
APB, volet de fermeture ER-AP [} 19] et ER-
APB : Consignes de sécurité pour le montage
du dispositif d'arrêt anti-incendie [} 19].
