AVERTISSEMENT Risque de blessure et
pour la santé en cas de modifications ou de
transformations ou encore en cas d'utilisation
de composants non autorisés.
Le fonctionnement n'est autorisé qu'avec des
composants d'origine. Les modifications et trans-
formations apportées aux appareils sont rigou-
reusement interdites et dégagent le fabricant de
toute responsabilité et garantie, p. ex. lorsque le
boîtier est percé à un endroit non autorisé.
PRUDENCE Manipuler les matériaux
d'emballage avec prudence.
Respecter les consignes de sécurité et de pré-
vention d'accident en vigueur.
Conserver le matériel d'emballage hors de portée
des enfants (risque d'étouffement).
ATTENTION Exploitation non conforme / non
autorisée à cause d'un appareil n'est pas cor-
rectement installé.
Installer l'appareil uniquement en conformité
avec les documents de conception.
Veiller particulièrement à l'exécution des gaines
de ventilation et de l'insonorisation.
Tenir compte des conseils de planification resp.
sur la position de l'appareil et des distances par
rapport aux autres composants de la façade.
Éventuellement, utiliser des éléments de décou-
plage.
6 Informations sur le système et
le produit
6.1 Certificats d'homologation
Les certificats d'homologation sont disponibles
sur demande.
6.2 Conditions de montage
Avec une installation conforme à la norme
DIN 18017-3, l'utilisation est admissible uni-
quement :
• dans des installations d'évacuation d'air indivi-
duelles à gaine principale commune.
• avec guidage d'air par gaine rectangulaire ou
ronde.
• avec conduits de raccordement admissibles.
• avec boîtier ER EC adapté au système.
• dans le cadre d'un montage correct conforme
aux instructions de la présente notice ainsi que
de l'Agrément général de l'autorité allemande
compétente en matière de construction.
6 Informations sur le système et le produit
• avec une distance suffisante par rapport au mur
et au plafond.
• si l'appareil est entièrement assemblé.
• avec des filtres à air corrects.
• avec des passages pour l'air extérieur
conformes aux documents de conception.
Avec une installation divergente de la norme
DIN 18017-3 :
• les ventilateurs ER EC peuvent aussi être utili-
sés comme appareils individuels.
• une installation dans le mur ou le plafond est
admissible.
6.3 Systèmes d'évacuation d'air ad-
missibles
Le système d'évacuation d'air individuel ER EC
peut être utilisé en combinaison avec un système
de coupe-feu de plafond dans et hors de la
gaine.
Une utilisation dans des systèmes d'évacuation
d'air sans exigence de protection est admis-
sible.

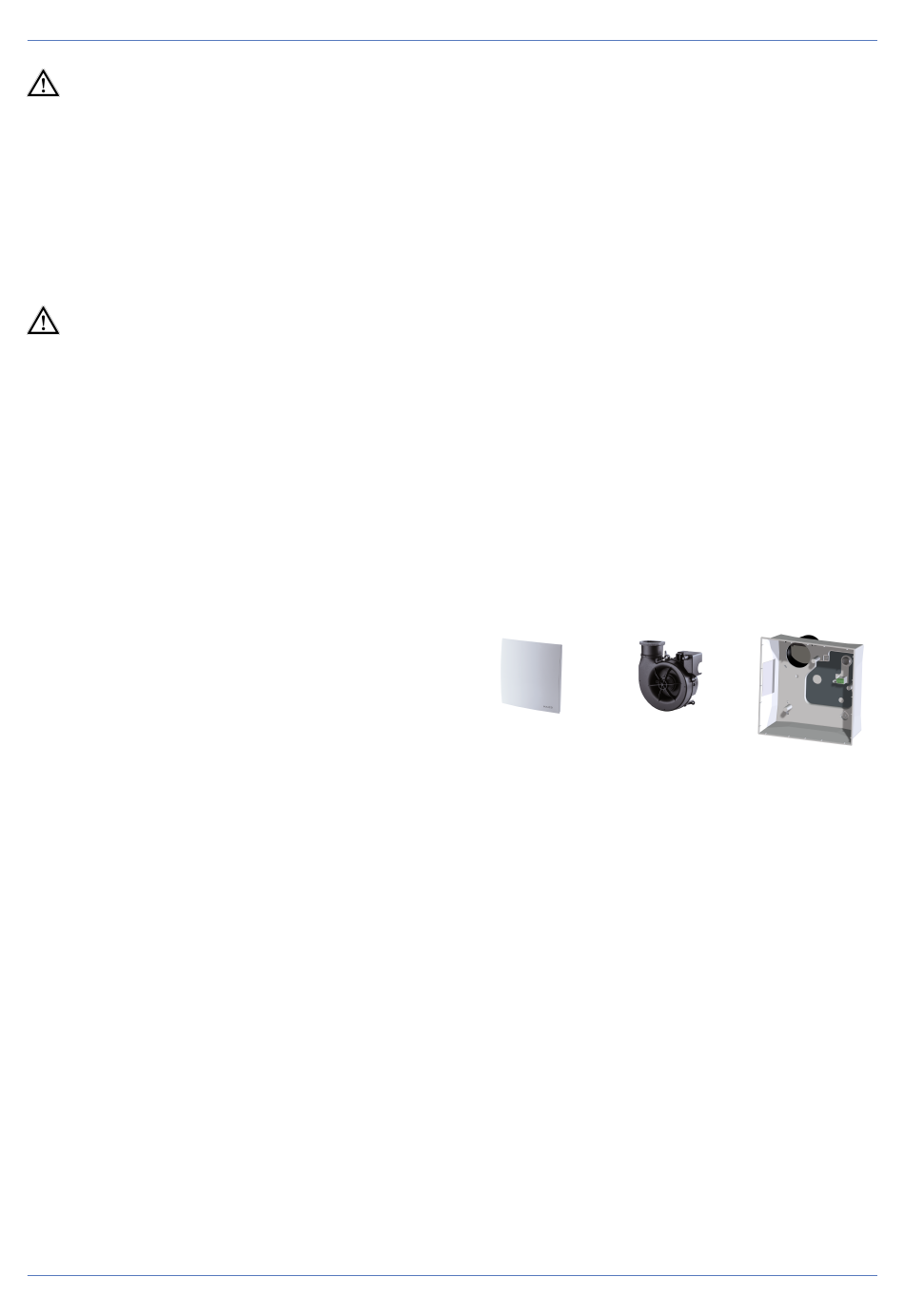

6.4 Combinaisons possibles
ER-A
ER EC
ER-AK
ER-AH
ER-AB
Le câble électrique et le raccord de ventilation
doivent être posés durant la phase de gros
œuvre.
Le montage final est effectué après la pose du
crépi et les travaux de peinture : Introduire l'insert
de ventilateur dans le boîtier et monter le cache
de protection avec le filtre à air. Pour les caches
de protection ER-AK, ER-AH et ER-AB, adapter
les valeurs de réglage, le cas échéant.
Boîtier apparent ER GH
• Diamètre de raccordement DN 75 ou DN 80.
• Boîtier en plastique sans dispositif de protection
anti-incendie. Peut être combiné au système de
coupe-feu de plafond.
• Boîtier étanche avec protection contre les pro-
jections d'eau pour les zones 1 (IP X5).
ER GH AP
ER GH APB
