Structure et fonction
Plaque signalétique
3.1.7
Accessoires
26

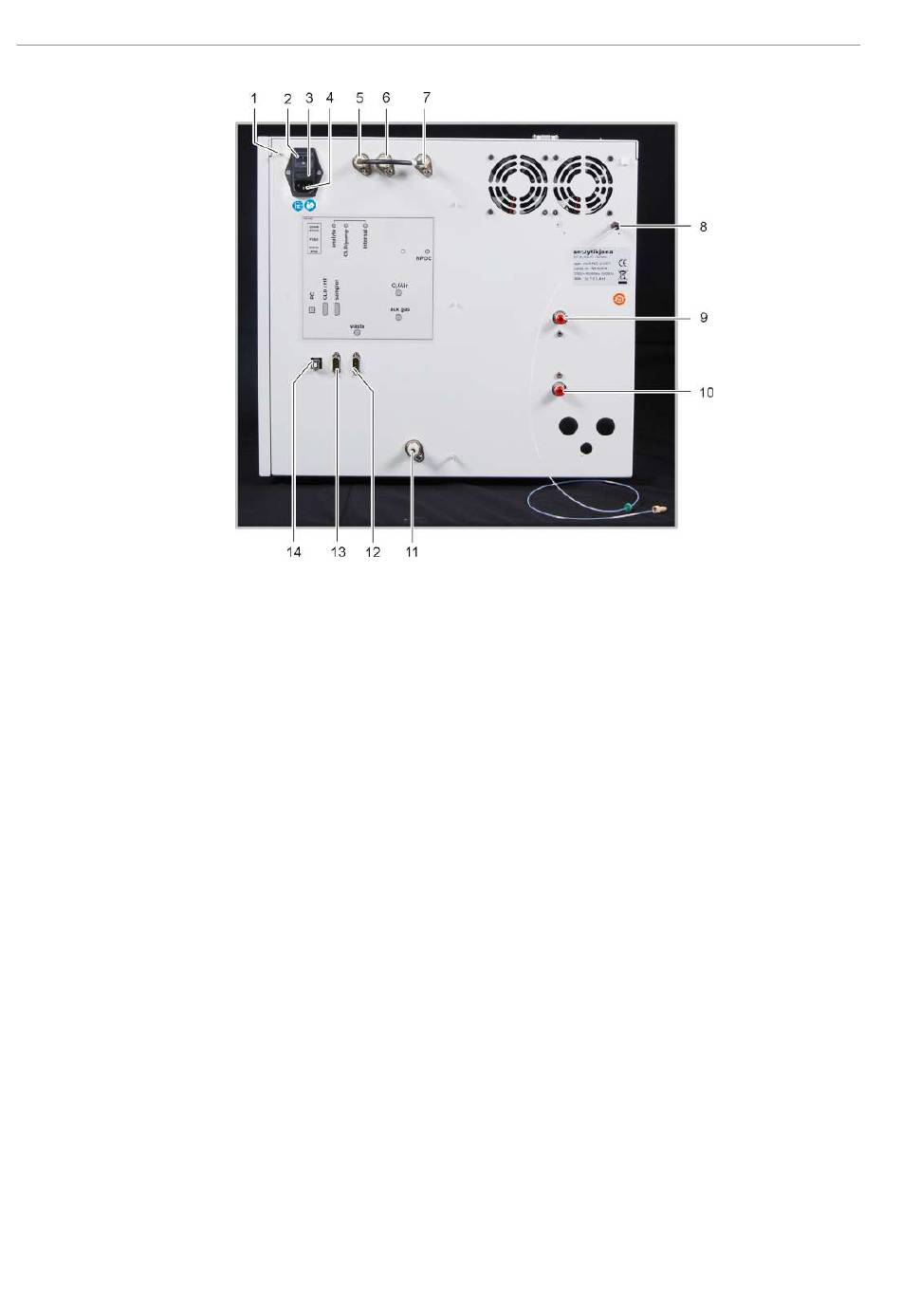

Fig. 17
Verso de l'appareil
1 Raccord du fil neutre sur le distributeur
d' é chantillons
3 Coffret du fusible « FUSE »
5 Raccordement de gaz "analyte" (relié
avec le raccordement via les ponts à
tuyaux "internal")
7 Raccordement de gaz "internal"
9 Raccordement pour gaz porteur "O
11 Déchets "waste"
13 Interface RS 232 pour CLD et modules
pour solides "CLD/HT"
La plaque signalétique est montée à l'arrière de l'appareil. La plaque signalétique
contient les informations suivantes :
¡
Fabricant avec adresse complète
¡
Nom du fabricant et désignation du modèle
Numéro de série
¡
Données de raccordement électrique
¡
Marquage CE et symbole de mise au rebut DEEE
¡
Pour les mesures avec l' a nalyseur, les accessoires suivants sont nécessaires :
¡
Câbles de raccordement, tuyaux
¡
Récipient collecteur de déchets approprié et évacuation
¡
Flacon de réactifs avec bac collecteur pour l'acide phosphorique (250 ml)
multi N/C 2100S (duo, pharma)
2 Interrupteur principal « power switch »
4 Raccordement au réseau « main plug »
6 Raccordement de gaz "CLD/pump"
8 Raccord de gaz d' é vacuation NPOC
"NPOC"
/Air"
10 Raccord de gaz auxiliaire pour canaux à
2
exploitation pneumatique "aux gas"
12 Interface RS 232 pour le distributeur
d'échantillon "sampler"
14 Interface USB 2.0 "PC"
