7. Inbetriebnahme, Betrieb
Schrauben Sie das Gerät nur über die Schlüsselflächen mit einem geeigneten Werk-
„
zeug und dem vorgeschriebenen Drehmoment ein bzw. aus. Das richtige Drehmo-
ment ist abhängig von der Dimension des Druckanschlusses sowie der verwendeten
Dichtung (Form/Werkstoff). Verwenden Sie zum Ein- bzw. Ausschrauben nicht das
Gehäuse als Angriffsfläche.
Beachten Sie beim Einschrauben, dass die Gewindegänge nicht verkantet werden.
„
Angaben zu Einschraublöchern und Einschweißstutzen entnehmen Sie bitte unserer
„
Technischen Information IN 00.14 unter www.wika.de
Montage elektrischer Anschluss
Erden Sie das Gerät über den Druckanschluss.
„
Für Geräte mit ratiometrischem Ausgangssignal oder Ausgangssignal 1 ... 5 V:
„
Betreiben Sie den Druckmessumformer mit geschirmter Leitung und erden Sie den
Schirm auf mindestens einer Leitungsseite, wenn die Leitungen länger als 30 m sind
oder das Gebäude verlassen.
„
Verwenden Sie ausschließlich Stromquellen, die eine sichere elektrische Trennung
der Betriebsspannung nach IEC/DIN EN 60204-1 gewährleisten. Berücksichtigen Sie
zusätzlich die allgemeinen Anforderungen an PELV-Stromkreise gemäß
IEC/DIN EN 60204-1.
Wählen Sie den Kabeldurchmesser passend zur Kabeldurchführung des Steckers.
„
Achten Sie darauf, dass die Kabelverschraubung des montierten Steckers korrekt
sitzt und dass die Dichtungen vorhanden und nicht beschädigt sind. Ziehen Sie die
Verschraubung fest und überprüfen Sie den korrekten Sitz der Dichtungen, um die
Schutzart zu gewährleisten.
Stellen Sie bei Kabelausgängen sicher, dass am Ende des Kabels keine Feuchtigkeit
„
eintritt.
18
WIKA Operating instructions/Betriebsanleitung/Mode d'emploi/Instrucciones de servicio
D
7. Inbetriebnahme, Betrieb

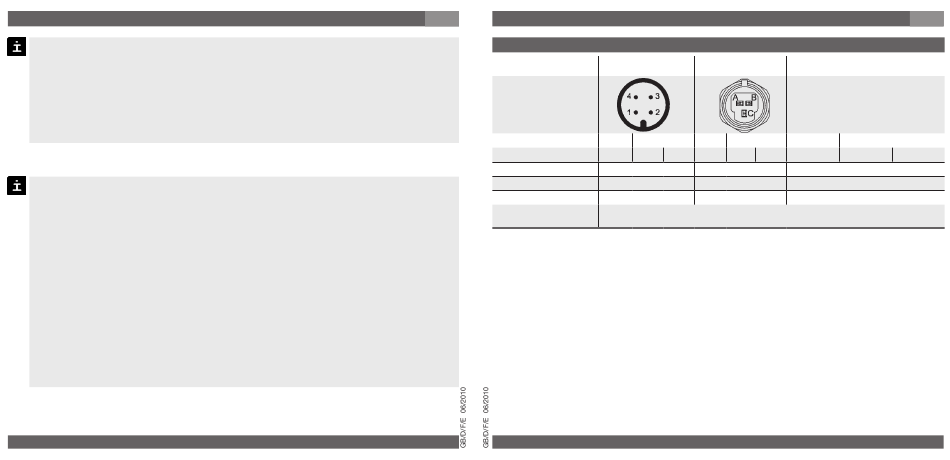

Elektrische Anschlüsse
Rundsteckverbinder
M12x1, 4-polig
2-Leiter
UB = 1 0V = 3
3-Leiter
UB = 1 0V = 3 S+ = 4 UB = B 0V = A S+ = C UB = braun
Aderquerschnitt
Kabeldurchmesser
Schutzart nach IEC 60 529 IP 67
Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Leitungssteckern
entsprechender Schutzart.
R-1
WIKA Operating instructions/Betriebsanleitung/Mode d'emploi/Instrucciones de servicio
Gerätestecker für Metri
Kabelausgang,
Pack Serie 150, 3-polig
1 m
UB = B 0V = A
UB = braun
0V = grün
0V = grün
3 x 0,14 mm 2
-
-
3,2 mm
IP 67
IP 69K
D
S+ = weiß
19
R-1
