7. Mise en service, exploitation

7. Mise en service, exploitation
Outillage nécessaire: clé à fourche de 24, tournevis
„ Utilisez le transmetteur de pression uniquement s'il est dans un état parfait
!
quant à la sécurité technique.
Avertissement
Montage du raccord
max.
20 Nm
Les renseignements concernant les joints figurent dans notre information "acces-
„
soires joints AC 09.08" dans le Catalogue Général Mesure de Pression et Température
ou sur notre site internet www.wika.de
„ Veuillez faire attention lors du montage à ce que les surfaces d'étanchéité de
l'appareil et du point de mesure ne soient pas détériorées ou malpropres.
28 WIKA Operating instructions/Betriebsanleitung/Mode d'emploi/Instrucciones de servicio

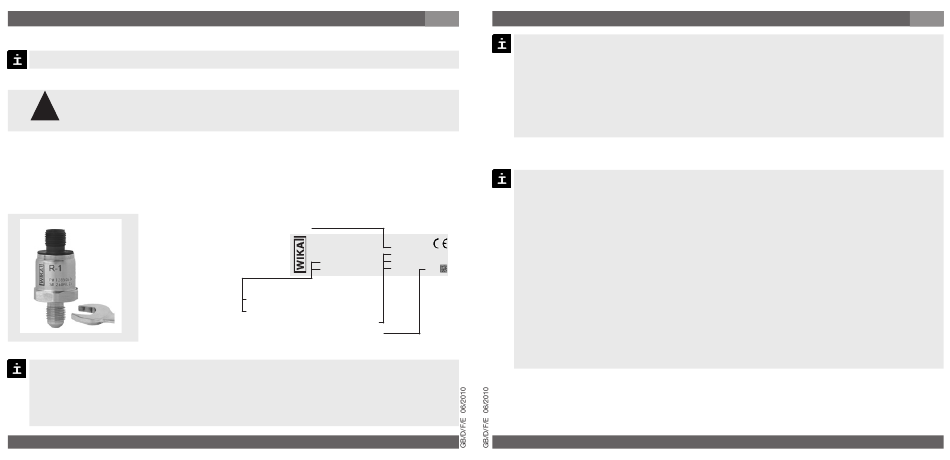

Plaque de fabrication (exemple)
Signal de sortie
R-1
0 ... 16 bar
0 ... 10 V
UB: BN
P# 12862895 0V: GN
S# 14848200 S+: WH
P # Code Article
No. Série
S #
Position des connections
Date de fabrication (Code)
F
7. Mise en service, exploitation
Serrez ou desserrez l'appareil uniquement par l'intermédiaire des surfaces pour clés
„
à l'aide d'un outil approprié en respectant le couple de serrage. Le couple de serrage
correct dépend de la dimension du raccord de pression ainsi que du joint utilisé
(forme / matière). Pour visser ou dévisser l'appareil, n'utilisez pas le boîtier en tant que
surface d'attaque.
Prenez garde lors du vissage de l'appareil, que le pas de vis ne se coince pas.
„
Pour les taraudages et les embases à souder voir Information Technique IN 00.14
„
sous www.wika.de
Montage branchement électrique
„ Veuillez mettre l'appareil à la terre par l'intermédiaire du raccord pression.
„ Pour les appareils avec signal de sortie ratiométrique ou signal de sortie 1 ... 5 V:
Utilisez le transducteur de pression avec un câble blindé et mettez-le à la terre au
moins d'un côté si la longueur du câble dépasse 30 m ou si vous sortez le câble d'un
bâtiment.
„ Utilisez uniquement des sources de courant qui garantissent une séparation élec-
trique sûre de la tension de service conformément à la norme IEC/DIN EN 60204-1.
Tenez compte également des exigences générales concernant les circuits électriques
8D
PELV conformément aux normes IEC/DIN EN 60204-1.
Choisissez le diamètre du câble en rapport au presse étoupe du connecteur. Faites
„
attention à ce que le serre-câble du connecteur assemblé soit bien positionné et que
les joints soient tous présents et non endommagés. Serrez les raccords à fond et
contrôlez la position correcte des joints afin d'assurer l'indice de protection.
En cas d'utilisation de sorties par câble, veuillez vous assurer qu'aucune humidité ne
„
puisse entrer à la sortie du câble.
