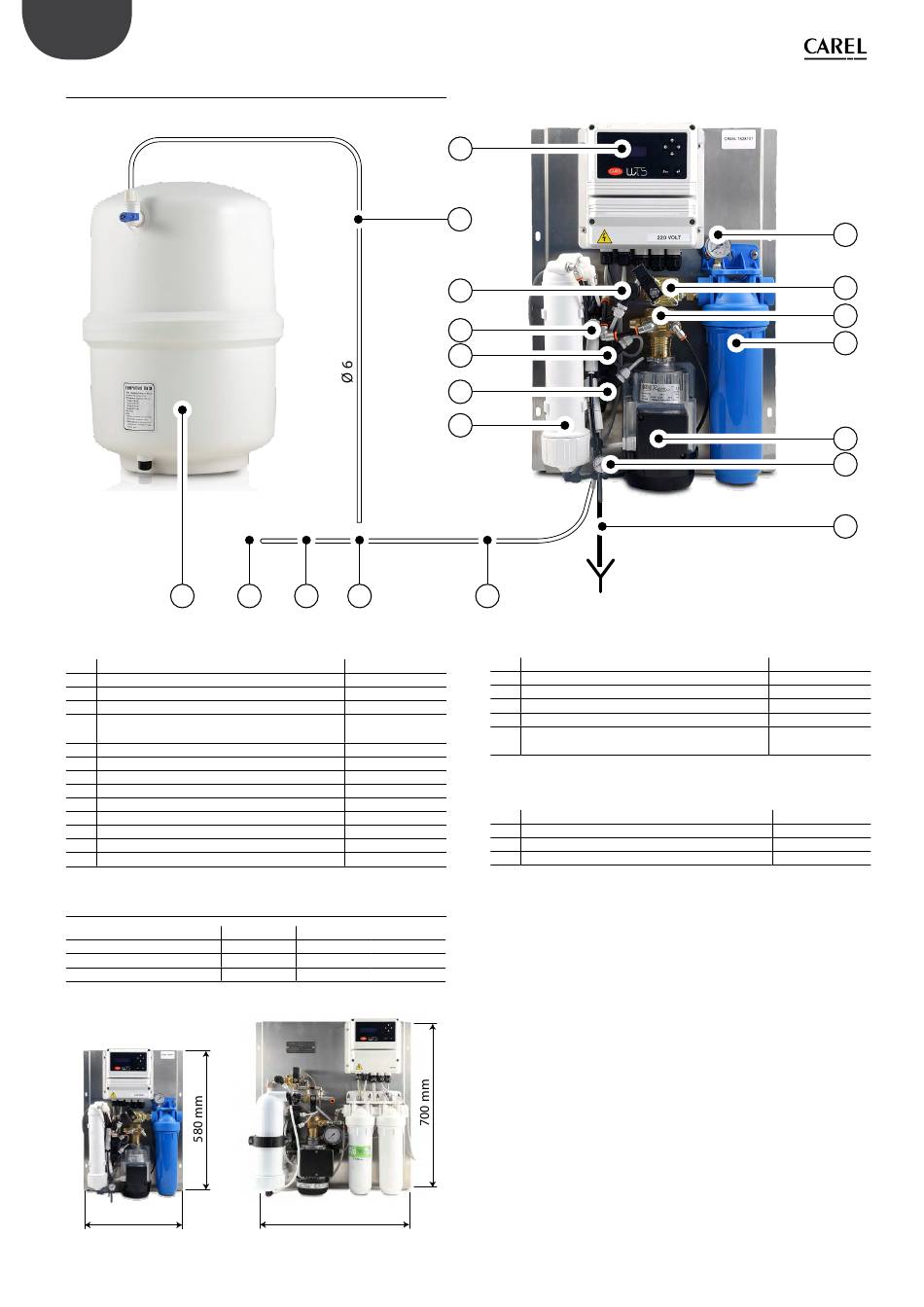

1.5 Nomenclature de pièces
16
Rif. Description
1
Filtre d'entrée
2
manomètre d'alimentation d'installation
3 électrovanne de charge
4 pressostat de seuil minimum pour eau d'alimen-
tation
5 tableau électronique de commande
6 pompe rotative à palettes 150 l/h
7 moteur
8
manomètre de pression de la pompe
9
membrane osmotique
10 pressostat start
11 pressostat stop
12 flow restrictor tuyau de vidange pour ROC025
13 ligne de tuyau de vidange (diam. 8 mm )

1.6 Encombrement et Poids (LxHxl)

Modèle ROC025500N ROC040500N ROC0605000
Avec emballage
Sans emballage
Poids total (avec emballage)
420 mm
"osmosi inversa" +0300017FD rel. 1.4 - 05.04.2018
Ø 10
18 17 15
Réf. circuit chap.9
600x450x450 600x450x450 650x700x510
420x580x200 420x580x200 600x650x270
21 kg 22 kg 23 kg
650 mm
Fig. 1.b
5
14
4
12
11
10
9
Ø 6
14
Fig. 1.a
Rif. Description
14 ligne de tuyau de perméat (diam. 6 mm )
15 TEE pour vase d'expansion
16 vase d'expansion 15l
17 ligne d'équipement perméat (diam 10 mm)
18 soupape d'interception pour ligne de service
(BALL VALVE diam. 10 )
Dans le modèle ROC060 sont en outre présents:
Rif. Description
19 pressostat de seuil maximum de la pompe
20
électrovanne de fluxage
21
conductimètre sur la ligne de perméat
Tab. 1.b
8
Ø 8
Réf. circuit chap.9
Réf. circuit chap.9
2
3
6
1
7
8
13
