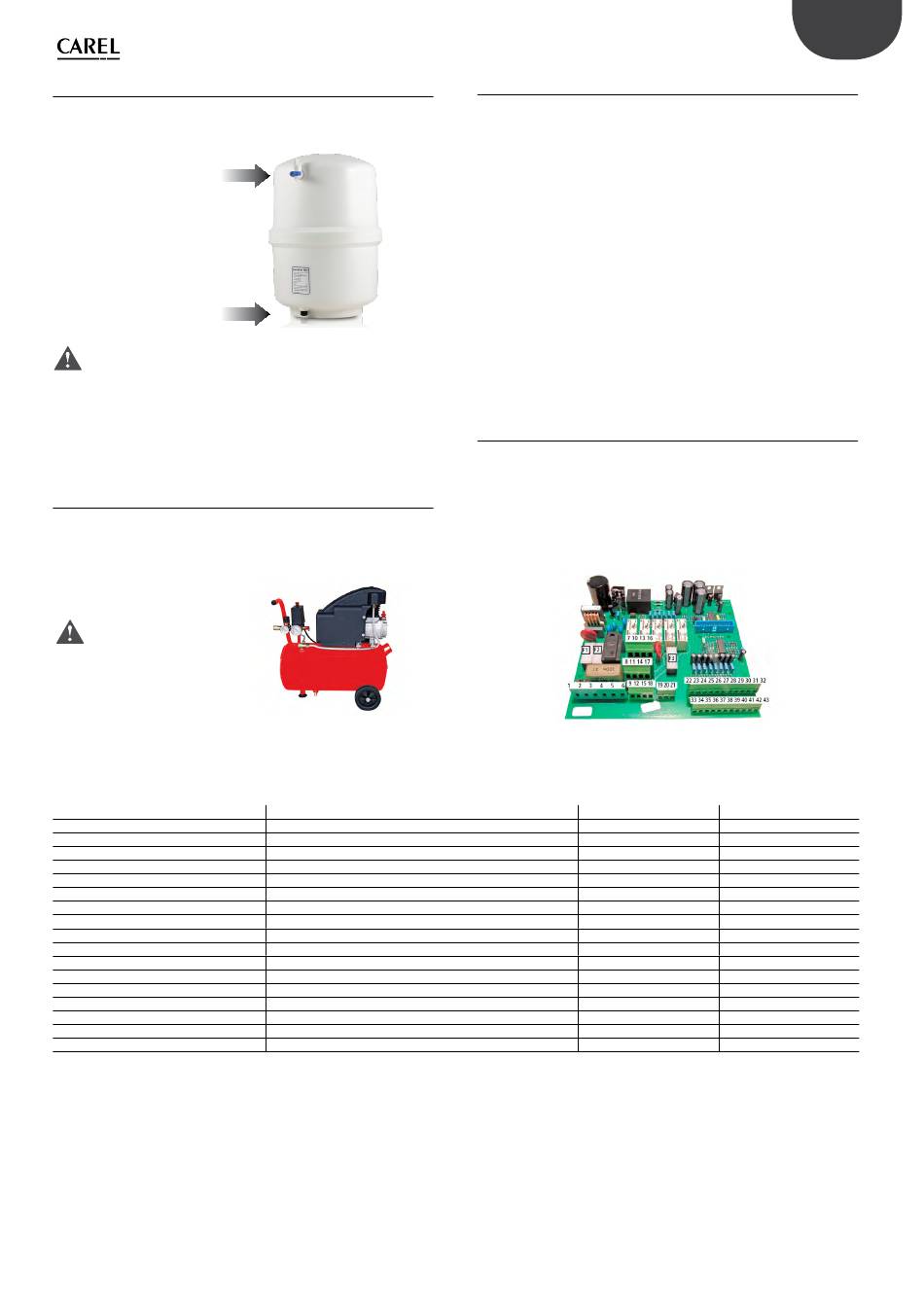

2.3.2 Branchement du vase d'expansion.
Brancher le tuyau de perméat (tuyau blanc diamètre 6 mm) au raccord
à TEE (tous deux étant fournis), le tout ensuite à la soupape BV1 du vase
d'expansion (Fig. 2.g, 2.h).
Raccord pour tuyau
perméat Ø 6 mm
Soupape pour précharge
vase d'expansion
Attention: il est conseillé d'installer le vase d'expansion près de
WTS Compact, dans le rayon de 3-5 mètres. La distance de l'équipement
dépend du diamètre du tuyau utilisé pour le perméat et de la pression
requise à l'eau d'alimentation. Avec tube du perméat diam. 10 mm et
pour une pression requise dans l'alimentation ≈ 1 bar, une distance ne
dépassant pas 20 mètres est conseillée
2.3.3 Précharge du vase d'expansion
Précharger le vase d'expansion avec de l'air comprimé jusqu'à une
pression inférieure ou égale à la pression minimale d'étalonnage du
pressostat du perméat (~1,5 ÷ 1,8 bar). Charger le vase à travers la
soupape qui se trouve sur la partie inférieure (voir la flèche fig. 2.e).
Attention
:
précharger le vase
d'expansion à 1,5...1,8 bar
Borne
1[L] - 2[terre] - 3[N]
4[L] - 5[terre] - 6[N]
7[L] - 8[terre] - 9[N]
10[L] - 11[terre] - 12[N]
13[L] - 14[terre] - 15[N]
16[L] - 17[terre] - 18[N]
19[NO] - 20[C] - 21[NC]
22[C] - 23[IN]
24[C] - 25[IN]
26[C] - 27[IN]
28[C] - 29[IN]
30[écran] - 31 - 32
33[C] - 34[IN]
35[C] - 36[IN]
37[C] - 38[IN]
39[C] - 40[IN]
41[écran] - 42 - 43
Fig. 2.e
Fig. 2.f
Description
Entrée de l'alimentation de l'instrument (230V 50/60 Hz)
Sortie 230 Vac pour alimentation de la pompe
Sortie 230 Vac pour pompe doseuse
Sortie 230 Vac pour électrovanne de charge
Sortie 230 Vac pour électrovanne de décharge
Sortie 230 Vac pour électrovanne de fluxage
Sortie alarme
Pressostat de seuil maximum ligne de perméat / niveau haut
Entrée de pressostat de haute pression d'amenée de pompe
Entrée thermique de pompe
Entrée d'alarme pompe doseuse
Sonde de conductibilité perméat en sortie
Pressostat de seuil minimum ligne de perméat / niveau bas
Entrée du pressostat basse pression
Entrée Marche/arrêt à distance
Entrée filtre adoucisseur
Sonde de conductibilité de l'eau en entrée
2.3.4

Branchement du vase de relance

Il est également possible d'installer WTS Compact en couplage
avec un vase de relance avec pompe. Dans ce cas, l'autorisation de
fonctionnement n'est plus déterminée par la pression (comme cela avait
lieu avec le vase d'expansion), mais bien par le signal de niveau haut/
niveau bas donné par le flotteur à l'intérieur du vase.
En cas d'installation de WTS Compact avec vase de relance, suivre les
instructions suivantes:
•
ouvrir le boîtier du contrôleur électronique.
•
débrancher les câbles des pressostats des bornes 22-23 et 33-34
(câblage d'usine).
•
brancher le signal de niveau haut aux bornes 22 - 23, et le signal de
niveau bas aux bornes 33 - 34 (Fig. 2.g).
•
activer le signal de niveau haut du menu « 5 NIVEAU HAUT » (voir
paragraphe 3.6).
•
activer le signal de niveau bas du menu « 4 NIVEAU BAS » (voir
paragraphe 3.6).
•
dans ces menus, il est possible d'établir la logique du contact (NF ou
NO) et le retard du signal (PAR DÉFAUT 00 sec).
2.4 Raccordements électriques
Brancher le système à la ligne 230 V (50/60 Hz monophasé) à travers
la fiche fournie. L'utilisateur ne doit effectuer aucun type de câblage
ultérieur, sauf s'il souhaite connecter une sortie d'alarme (à brancher
aux bornes 19 [NO]-20 [C]-21 [NC]) ou bien une autorisation extérieure
de MARCHE/ARRÊT distante (à brancher aux bornes 37 [commune] -
38 [entrée]). Pour des informations plus complètes, nous indiquons le
schéma de tous les branchements internes et des bornes disponibles:
ROC025 - ROC040
11 "osmosi inversa" +0300017FD rel. 1.4 - 05.04.2018
Fig. 2.g
ROC060
x x
x x
-- --
x x
-- --
-- x
option option
x x
-- x
-- --
-- --
-- --
x x
x x
option option
-- --
-- --
FRE
Tab. 2.a
