7.1 Ersatzteile ROC025-ROC040

Der Austausch von Anlagenbauteilen darf nur von qualifiziertem
Fachpersonal vorgenommen werden. Die Anlage muss dabei außer
Betrieb und ohne Druck sein. In jedem Fall muss der Lieferant oder direkt
der Hersteller kontaktiert werden.
13
9b
1b
Bez. Nr. Code
1a ROKC00HOU1
1b ROKC00FLT2
2 - - -
3 ROKL00IV12
4 ROKC00PSLP
5 ROKC00EP01
6 ROKC00PUMP
7 ROKC00MOT5
8 ROKC00MAK1
9a ROKC00VESS
9b ROKC00MEMB
10 ROKL00PSLL
11 ROKL00PSHL
10-11 ROKC00PSK0
12 ROKC00FR25
ROKC00FR40
13 ROKC00BR08
14 ROKC00P064
15 ROKC00TEE1
ROKC00RD10
16 ROKC00KTVE
ROKC00VE15
17 ROKC00P107
18 ROKC00VALS
19 - - -
20 ROKC00WREN

7. ERSATZTEILE

14 16
5
20
4
12
11
10
9a
19 15
17 18
Beschreibung
Einzelbehälter BLAU für Wassereinlassfilter 10'' - Anschluss 1/2''
Filtereinsatz CBEC 10'' – 10 micron
Manometer 0-6 bar – Radialanschluss 1/8''
Rohwassereinlassventil mit Spule 230V - 1/2"
NO-Mindestdruckschalter, in Messing, kalibriert auf 1 bar - 1/4''
Konfigurierte elektronische Schalttafel
Pumpe 150 l/h
Einphasiger Motor 230V 50/60Hz - 245 W
Manometer-Bausatz für Reinwasser D. 25, montiert auf Schnellkupplungs-TEE (für Rohr D. 6)
Membranbehälter 2" (auf ROC040 sind zwei vorhanden)
Osmosemembran (auf ROC040 sind zwei vorhanden)
NC-Mindestdruckschalter Reinwasser, kalibriert auf 2 bar
NC-Höchstdruckschalter Reinwasser, kalibriert auf 4 bar
Mindest-/Höchstdruckschalter-Bausatz, montiert auf PVC-Halterung
Abwasserregler 800 für ROC025
Abwasserregler 2 x 600 für ROC040 (zwei erforderlich)
Schwarze Leitung, Durchm. 8 für Abwassser mit Halterungsanschluss für Spülenschrank (L = 3 m)
Weiße Leitung PE D.6 - ganze Spule L = 100 m
TEE-Verbindung mit Schnellkupplungen für Leitung D. 10
Reduzierstück D. 10-6 mit Schnellkupplung
Ausdehnungsgefäß-Zusatzbausatz 15 Liter + Leitung + Anschlüsse
Ausdehnungsgefäß (Ersatzteil ohne Leitungen und Anschlüsse)
Weiße Leitung PE D.10 für Reinwasser - ganze Spule L = 150 m
Kugelventil mit Schnellkupplung für Leitung D. 10
Reduzierstück D. 10-8 mit Schnellkupplung für Abwasserleitung
Schraubenschlüssel für Filter 10''

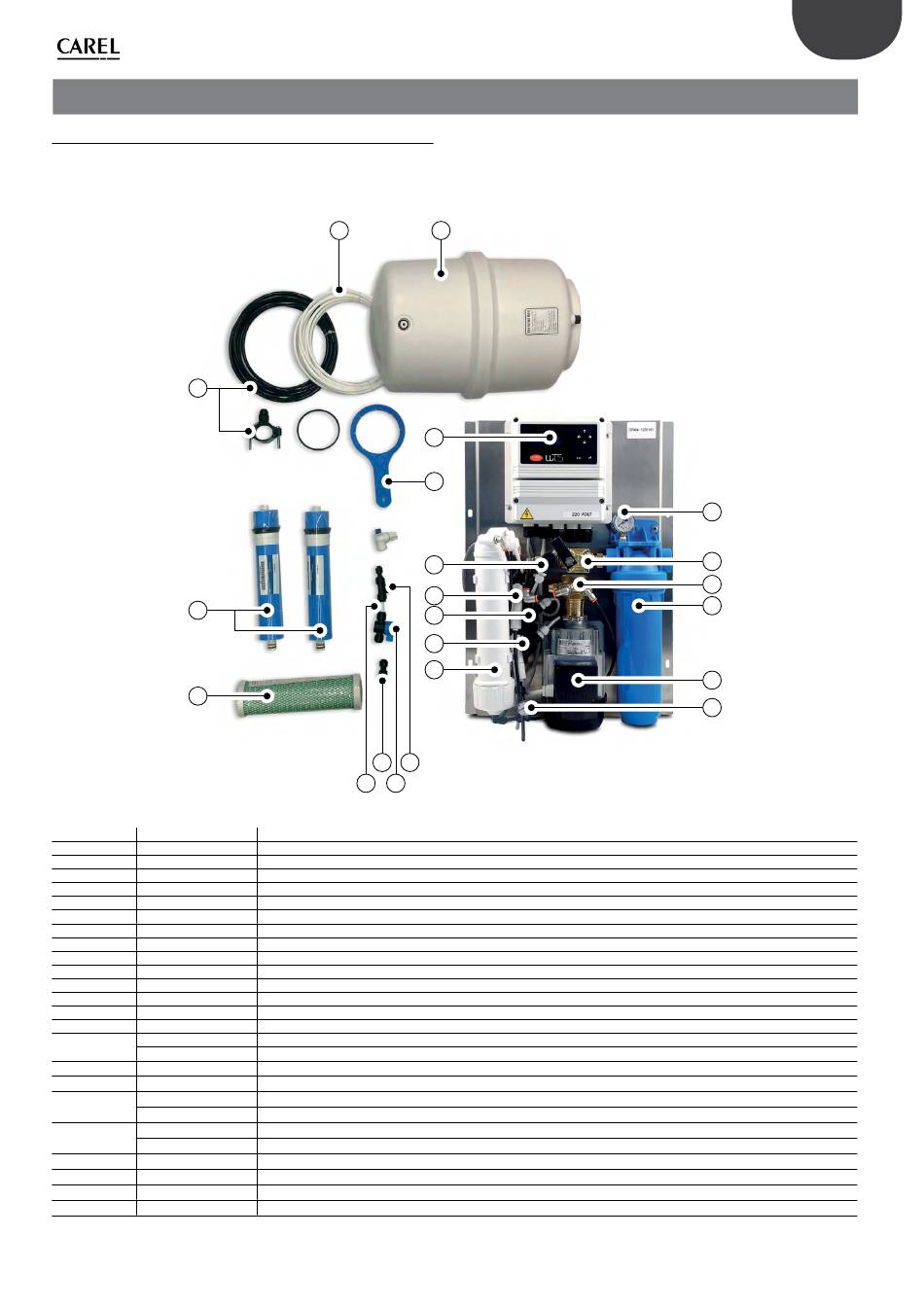

Fig. 7.a
19
2
3
6
1a
7
8
"osmosi inversa" +0300017FD rel. 1.4 - 05.04.2018
GER
Tab. 7.a
