● Sélectionner à l'aide du variateur l'utilisation de la station
domestique.
– « Living Room » : utilisation décrite aux points a), c), d)
– « Vanne » : utilisation décrite au point b)

En fonction de l'utilisation sélectionnée, le reste de la
configuration se fait à l'aide des sections suivantes 
(A ou B).
Toutes les étapes de commande suivant la première
mise en service et concernant le circuit de chauffage
affecté sont similaires à celle effectuées avec l'organe
de commande RoCon B1 du Daikin
Altherma EHS(X/H).
Avec la station domestique, il n'est en outre pas tou-
jours possible d'activer toutes les fonctions (par
exemple mode manuel ou réinitialisation des erreurs)
du Daikin Altherma EHS(X/H).
A : Configuration pour le réglage « Living Room »
● Valider le réglage « Living Room » en appuyant brièvement
sur le variateur.

Le réglage de l'indicateur de circuit de chauffage (para-
mètre [HC Assignment]) est affiché.
● Sélectionner dans le paramètre [HC Assignment] le circuit de
chauffage correspondant à l'aide du variateur.
● Confirmer le choix en appuyant légèrement sur le variateur.

Le réglage de l'indicateur du terminal (paramètre [Termi-
naladress]) est affiché.
● Régler le paramètre [Terminaladress] à l'aide du variateur.
● Confirmer le choix en appuyant légèrement sur le variateur.

L'écran standard s'affiche (voir fig. 4-4).
1 Date
2 Heure
3 Température ambiante ac-
tuelle

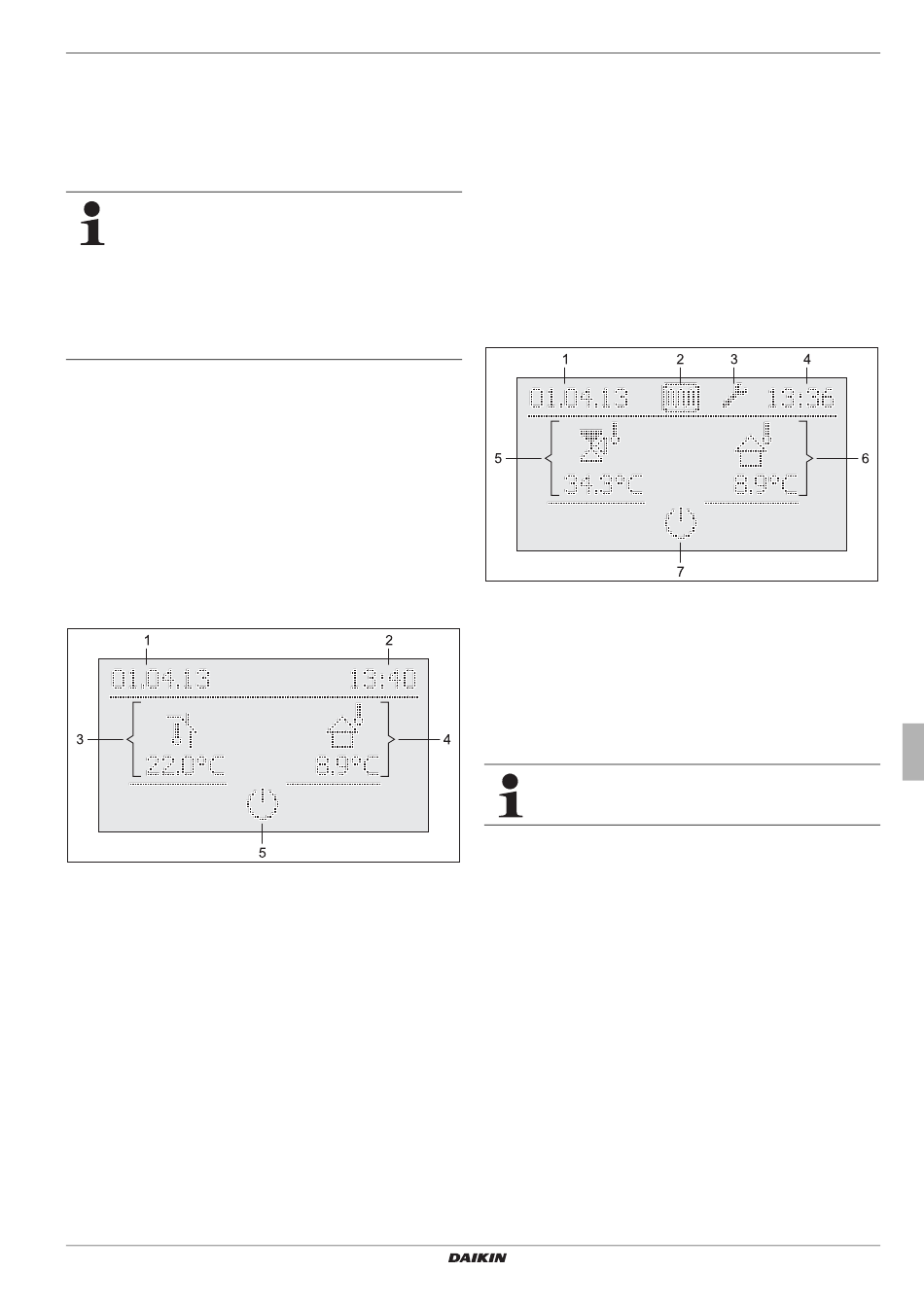

Fig. 4-4 Affichage standard EHS157068 -

Les réglages sur la station domestique EHS157034
agissent uniquement sur le circuit de chauffe affecté (hor-
mis avec la fonction de terminal activée).
Daikin RoCon HP
Daikin Régulation
008.1420833_13 – 02/2016
4 Température extérieure ac-
tuelle
5 Mode de fonctionnement ac-
tif du circuit de chauffage af-
fecté
«
Living Room»
4 x Première mise en service
B : Configuration pour le réglage « Vanne »
● Valider le réglage « Vanne » en appuyant brièvement sur le
variateur.

Le réglage de l'indicateur de circuit de chauffage (para-
mètre [HC Assignment]) est affiché.
● Régler le paramètre [HC Assignment] à l'aide du variateur. 
Ce paramètre doit être identique au réglage du commutateur
d'adresses dans le module du mélangeur (voir fig. 4-2),
auquel la station de régulation d'ambiance EHS157034 est
affectée.
● Confirmer le choix en appuyant légèrement sur le variateur.
 Le réglage de l'indicateur du terminal (paramètre 
[Terminaladress]) est affiché.
● Régler le paramètre [Terminaladress] à l'aide du variateur.

L'écran standard s'affiche (voir fig. 4-4).
1 Affichage de la date
2 Affichage de l'état : Fonction
chape active
3 Affichage de l'état : Démar-
rage de session Spécialiste
4 Affichage de l'heure
Fig. 4-5 Affichage standard EHS157068 - « Vanne » avec exemples
d'affichages d'état
Dans le paramètre « Vanne », le capteur d'ambiance
EHS157068 est désactivée.
5 Température de départ ac-
tuelle du circuit du mélan-
geur
6 Température extérieure ac-
tuelle
7 Mode de fonctionnement ré-
glé du circuit de chauffage
affecté
