Première mise en service
4.4 Mise en service en option des composants
du système RoCon
4.4.1
Module de mélangeur EHS157068
Le module mélangeur EHS157068 ne dispose pas d'unité de
commande autonome. Pour la configuration et la commande, il
doit être raccordé via une conduite de bus CAN. Dans le géné-
rateur de chaleur, la RoCon-Régulation est montée alternati-
vement, on peut raccorder une station domestique EHS157034.
En connexion avec une autre station domestique, le
module mélangeur peut également être utilisé comme
régulateur de circuit de chauffage autonome.
Afin de pouvoir commander le module mélangeur direc-
tement via l'organe de commande RoCon B1 du Daikin
Altherma EHS(X/H), il faut que celui-ci possède un
identificateur de terminal et que la fonction de terminal
soit activée (voir chapitre 3.4.9).
Après la sélection et la validation d'un appareil externe, la
fonction de terminal pour cet appareil est activée et l'affichage
standard correspondant pour cet appareil est représenté à
l'écran.
L'organe de commande se trouve alors dans le mode de ter-
minal.
Dans la position du commutateur
local fait office de télécommande pour l'appareil externe.
Ce faisant, toutes les fonctions de commande seront en mode
1 :1, exécutées et enregistrées comme sur un appareil externe.
Pour des raisons de visibilité, il faut affecter à cet organe de com-
mande la valeur = 0.
Si le message d'erreur » n. A. » s'affiche sur la position
du commutateur rotatif
minal n'est affecté à cet organe de commande jusque
là RoCon B1.
Si ce même message continue à être affiché, il peut
s'avérer nécessaire d'actualiser le logiciel de l'appareil
afin de pouvoir utiliser la fonction de terminal. Pour ce
faire, veuillez vous adresser à l'équipe de service de
Daikin.
Sur l'interrupteur d'adressage (voir fig. 4-2), il faut régler une
adresse appareil unique (≥ 1) pour le circuit de chauffage à ré-
guler à partir de ce module de mélangeur. Il faut procéder à une
synchronisation de l'indicateur d'appareil avec le (paramètre
[HC Assignment]) du module de mélangeur (voir tab. 4-1).

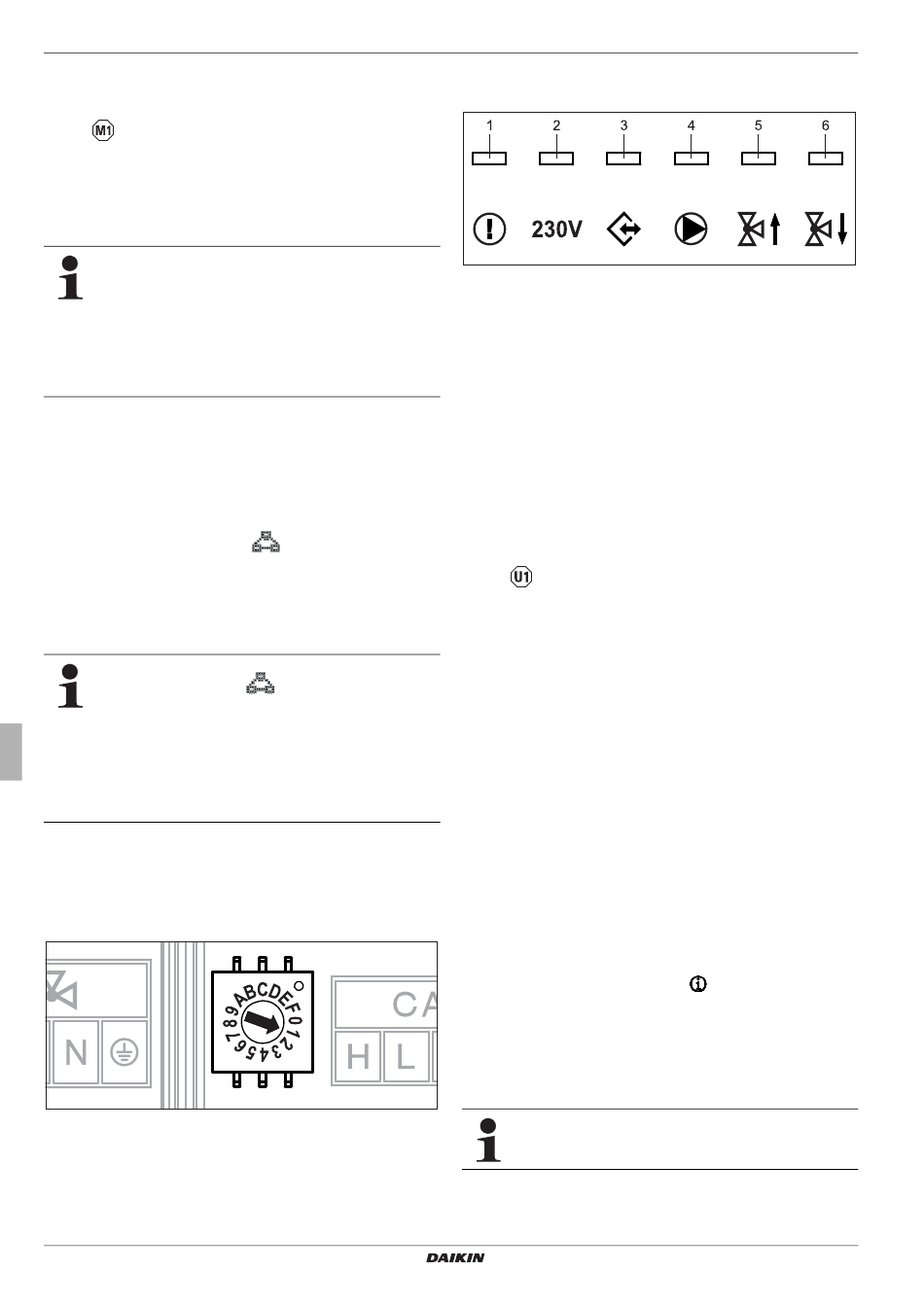

Fig. 4-2
Réglage de la reconnaissance d'appareil pour le module de
mélangeur EHS157068
Tous les réglages et étapes de commande de ce circuit de
chauffage sont assurés de la même manière que pour le circuit
de chauffage direct. Vous trouverez l'aperçu sur les paramètres
disponibles et leurs réglage au chapitre 6.13.
Manuel d'utilisation
36
, l'organe de commande
, aucun identificateur ter-
Vous pouvez constater directement sur le module mélangeur
EHS157068 l'état de fonctionnement actuel (voir fig. 4-3).
1
LED rouge
- Clignotante : Défaut interne
(le code de défaut est transmis via le bus CAN à
l'unité de commande affectée)
- Allumée : Sous-tension de l'horloge interne après
panne de courant (>10 h)
2
LED verte
- Allumée : Affichage de fonctionnement, module
mélangeur allumé
3
LED verte
- Allumée : Communication CAN établie
4
LED verte
- Allumée : Pompe du circuit de la vanne de mé-
lange allumée
5
LED verte
- Allumée : Le mélangeur EN MARCHE est com-
mandé
6
LED verte
- Allumée : Le mélangeur À L'ARRÊT est comman-
dé
Fig. 4-3
Explication des symboles des affichages d'état EHS157068
4.4.2
Station de régulation d'ambiance
EHS157034
La station domestique EHS157034 peut être utilisée comme
a) Unité de commande à distance du Daikin
Altherma EHS(X/H),
b) Unité de commande du circuit du mélangeur (comme exten-
sion du circuit du mélangeur ou comme régulation autonome
du circuit du mélangeur),
c) Thermostat d'ambiance pour la Daikin Altherma EHS(X/H),
d) Unité de commande à distance de l'ensemble du système de
RoCon (avec fonction de terminal activée).
peut être utilisée.
La station domestique doit être reliée à l'aide d'une ligne de bus
CAN avec une régulation Daikin Altherma EHS(X/H) RoCon
montée dans une RoCon-Régulation ou avec un module de mé-
langeur EHS157068. Aucun raccord réseau spécial n'est néces-
saire pour la station domestique.
Déroulement pour la première mise en service
(voir aussi la section 4.2)
● Mettre le commutateur rotatif de la station domestique
EHS157034 en position « Info »
● Enclencher l'alimentation électrique du Daikin
Altherma EHS(X/H) correspondant.
Après la phase de départ, la sélection de la langue de
commande est affichée sur la station domestique
EHS157034.
● Sélectionner la langue souhaitée à l'aide du variateur.
Vous pouvez changer de langue de commande lorsque
vous le souhaitez.
● Confirmer le choix en appuyant légèrement sur le variateur.
Le message « Setup Wizard » est affiché.
.
Daikin RoCon HP
Daikin Régulation
008.1420833_13 – 02/2016
