3 x Commande
Tous les régulateurs intégrés dans le système RoCon via le bus
CAN sont également mis en priorité et activés dans le mode
« Arrêt » si ce paramètre est sélectionné.

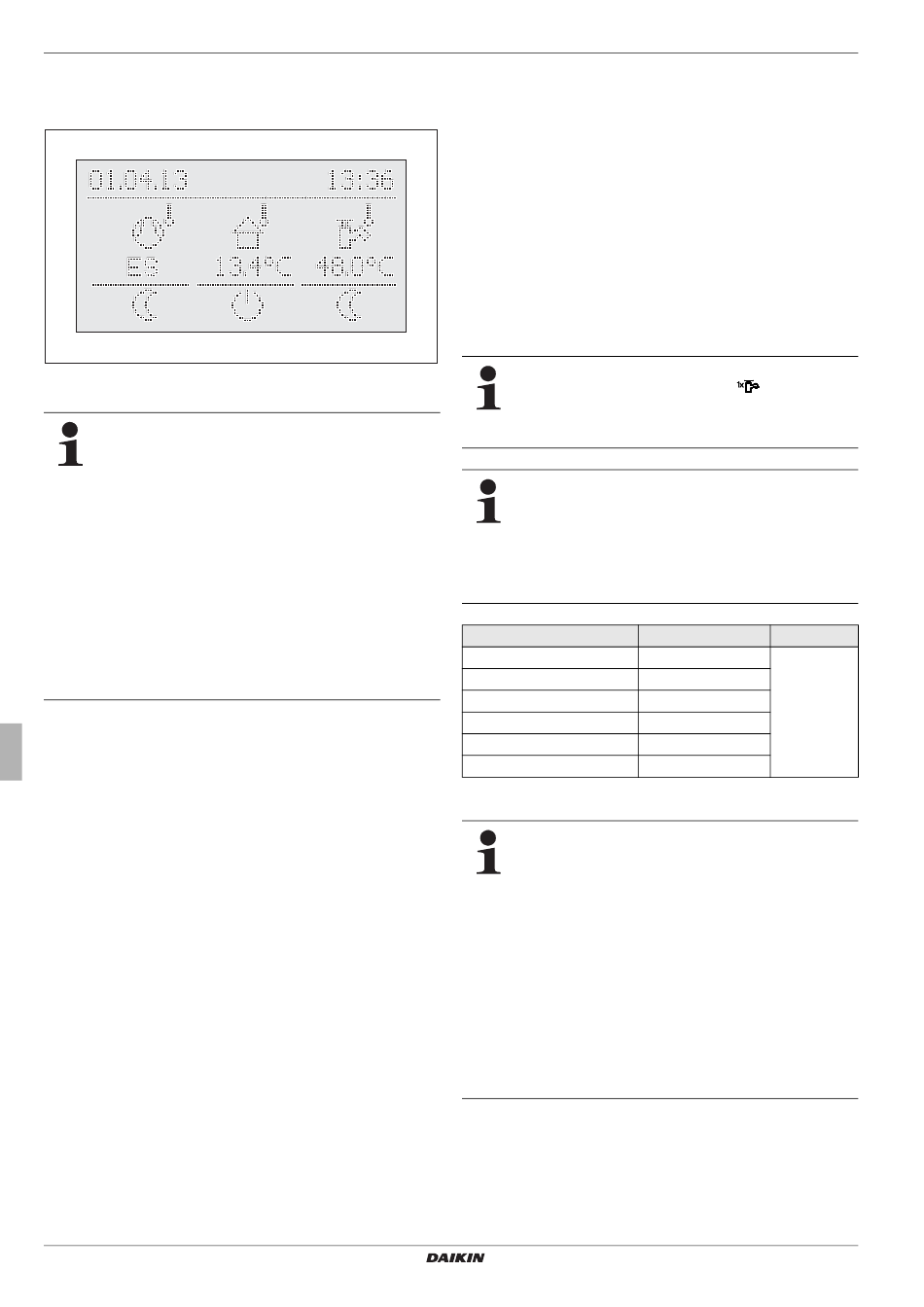

Fig. 3-8 Affichage standard en mode de service « Arrêt »
(au-dessus de la limite de protection antigel)
En mode de service « Arrêt », la pompe à chaleur et le
Backup-Heater éventuellement raccordé en option sont
débranchés de l'alimentation électrique (mode d'éco-
nomie d'énergie), si les conditions suivantes sont
remplies :
– le capteur de température extérieure (RoCon OT1)
est raccordé et correctement paramétré dans la
configuration de l'installation (paramètre [Outside
Config] = Actif),
– la température extérieure est située au-dessus 
de 8°C ;
– absence de demande de chauffage ;
– la fonction hors-gel n'est activée dans aucun circuit
de chauffage raccordé et
– le Daikin Altherma EHS(X/H) est en marche depuis
au moins 5 min.
Type de fonctionnement Réduit
Mode de chauffage réduit (faible température ambiante de
consigne) selon la température de départ de consigne réglée
dans le paramètre [T-réduit], pour le mode réduit 
(voir chapitre 3.4.4).
Préparation de l'eau chaude selon les températures de consigne
de l'eau chaude et les cycles de commutation réglés dans le pro-
gramme horaire de l'eau chaude [ECS Programme 1]
(voir section 3.4.5).
Modes de fonctionnement Chauffer, Mode froid
Mode chauffage et refroidissement selon la température am-
biante de consigne réglée dans le paramètre [T-ambiante 1]
(voir section 3.4.3).
Un capteur de température extérieure raccordé (réglage de la
température de départ variable selon les conditions météorolo-
giques) ou une station domestique raccordée ont également une
influence sur la température de départ de consigne (condition
préalable : paramètre [HC Function] = Actif).
Préparation de l'eau chaude selon les températures de consigne
de l'eau chaude et les cycles de commutation réglés dans le pro-
gramme horaire de l'eau chaude [ECS Programme 1]
(voir section 3.4.5).
Type de fonctionnement Eté
Préparation de l'eau chaude selon les températures de consigne
de l'eau chaude et les cycles de commutation réglés dans le pro-
gramme horaire de l'eau chaude [ECS Programme 1]
(voir section 3.4.5).
Manuel d'utilisation
14
Tous les régulateurs intégrés dans le système RoCon via le bus
CAN sont également mis en priorité et activés dans le mode
« Eté » si ce paramètre est sélectionné.
Mode de fonctionnement Automatique 1 (programme
horaire)
Mode chauffage et réduit automatique selon les programmes
horaires permanents (voir partie 3.4.7) :
– [Circ chauff Prog 1]
– [ECS Programme 1]
Mode de fonctionnement Automatique 2 (programme
horaire)
Mode chauffage et réduit automatique selon les programmes
horaires permanents (voir partie 3.4.7) :
– [Circ chauff Prog 2]
– [ECS Programme ]
Si la production d'eau chaude se trouve en mode réduit

lors d'un régime activé, la position
tateur rotatif permet de régler une « Recharge ECS »
temporaire sans devoir modifier divers réglages
standard (voir partie 3.4.6).
Contact de commande pour la commutation ex-
terne du mode de service
Une commutation du mode de service peut aussi être
effectuée par un appareil externe (p. ex. modem) via un
contact de commande à résistance et libre de potentiel
relié au raccord J8 du Daikin Altherma EHS(X/H) au
niveau des bornes « EXT » (voir tab. 3-6).
Mode de fonctionnement
Arrêt
Chauffer
Réduit
Eté
Automatique 1
Automatique 2
Tab. 3-6 Valeurs de résistance pour l'analyse du signal EXT
Les résistances indiquées dans tab. 3-6 fonctionne-
ment avec une tolérance de 5 %. Les résistances en
dehors de cette plage de tolérance sont interprétées
comme sortie ouverte. Le générateur de chaleur
retourne au mode de fonctionnement préalablement
actif.
En cas de résistances supérieures à la valeur pour
« Automatique 2 », l'entrée n'est pas prise en compte.
Si plusieurs contacts de commutation devaient être rac-
cordés à la Daikin Altherma EHS(X/H) (par ex. SMART
GRID, Room thermostat), les fonctions qui y sont liées
peuvent avoir une priorité supérieure que la commu-
tation de mode de service externe. Le mode de service
requis par le contact de commande EXT n'est alors pas
activé, ou seulement ultérieurement.
En plus de ces régimes, différents programmes de chauffage
temporaires (voir tab. 3-7), se déroulant en priorité après acti-
vation, sont disponibles.
du commu-
Résistance Tolérance
< 680 Ω
1 200 Ω
1 800 Ω
± 5 %
2 700 Ω
4 700 Ω
8 200 Ω
