Réglage param dist
Bus - Scan
Ne pas sélection
Réglage param dist
Bus - Scan
Ne pas sélection
Réglage param dist
Ne pas sélection
Contr BM1/BE1 #X
Mitigeur #X
B1 Organe de commande RoCon B1 B1 du
Altherma EHS(X/H)
Bus Bus CAN (câble de connexion entre les appareils RoCon
et les organes de commande)
H Circuit de chauffage direct (par exemple, radiateurs)
1
H Circuit de chauffage mixte (par exemple, chauffage au sol)
2
M1 Module du mélangeur EHS157068
U1 Station de régulation d'ambiance EHS157034
WE1 Générateur de chaleur Altherma EHS(X/H)

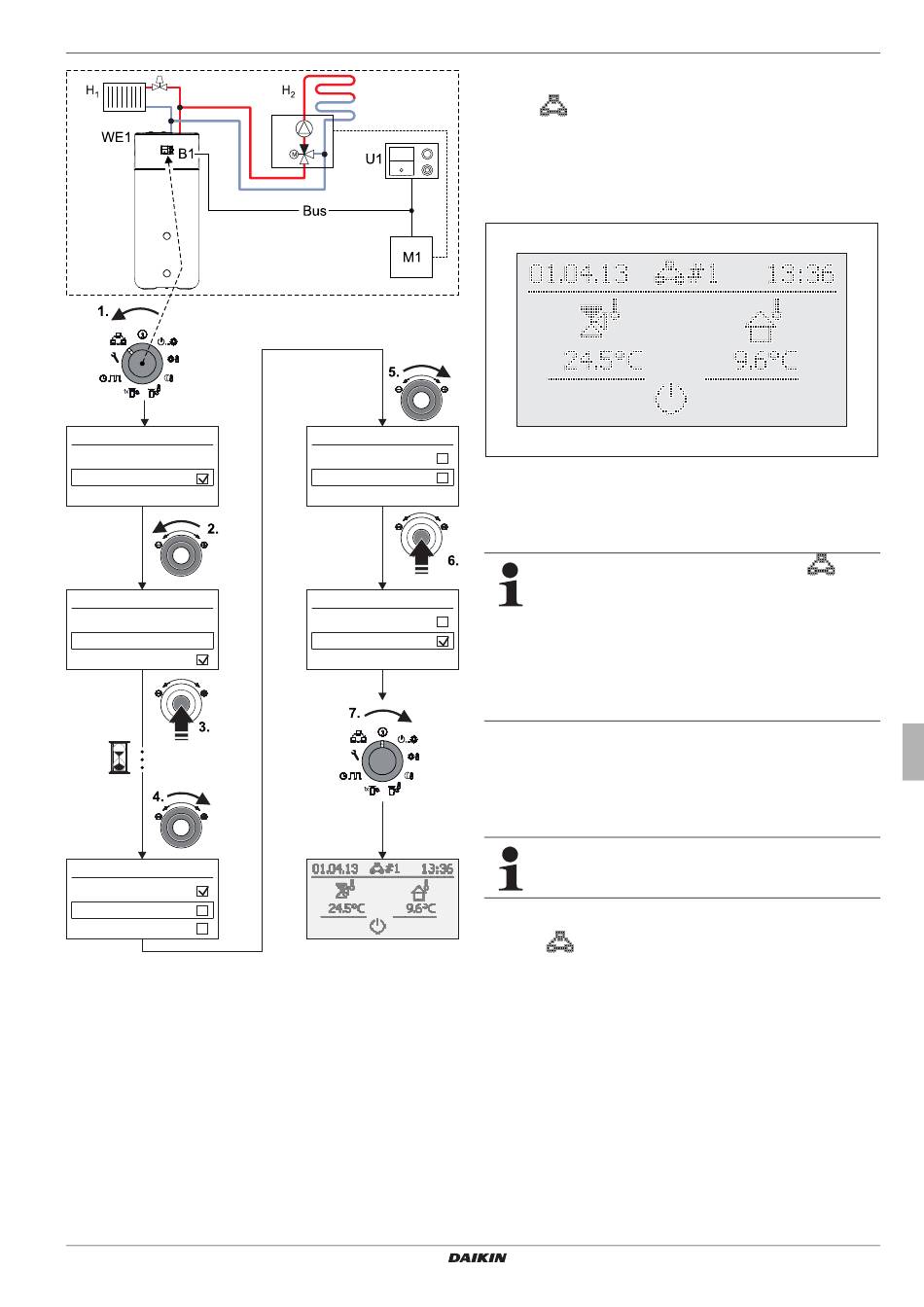

Fig. 3-10 Exemple de « Bus - Scan » sur une installation de chauffage
avec 1 générateur de chaleur, 1 mélangeur, 1 station de régu-
lation d'ambiance et activation de la fonction du terminal pour
la télécommande du module de mélangeur
Daikin RoCon HP
Daikin Régulation
008.1420833_13 – 02/2016
Pendant ce fonctionnement comme terminal, l'en-tête de l'écran
inclut, comme indication supplémentaire de l'appareil distant, le
symbole
de l'appareil distant.
Les valeurs et symboles affichés sont toujours repris par l'ap-
pareil sélectionné (par exemple température de départ du circuit
de mélange du module du mélangeur EHS1570681) avec l'indi-
cateur d'appareil 1).
Réglage param dist
Contr BM1/BE1 #X
Fig. 3-11 Exemple d'affichage du module du mélangeur télécommandé
Mitigeur #X
Pour la commande de l'appareil local, il faut que celui-ci soit à
nouveau activé dans la liste de sélection (paramètre [Ne pas sé-
lection]).
Réglage param dist
Contr BM1/BE1 #X
Mitigeur #X
Activation / désactivation du mode terminal
Condition indispensable : Une adresse valide de terminal a été
affectée à l'unité de commande RoCon B1 du Daikin
Altherma EHS(X/H) ou à la station de régulation d'ambiance
EHS157034.
● Mettez le commutateur rotatif en position « Réglage param

● Sélectionner le paramètre [Bus - Scan] à l'aide du variateur.

● Confirmer le choix en appuyant légèrement sur le variateur.
● Sélectionner le paramètre [Bus - Scan] et valider avec
● À l'aide du variateur, sélectionner l'appareil, pour lequel il faut
● Confirmer le choix en appuyant légèrement sur le variateur.
#X, « X » représentant l'identificateur programmé
Si, dans la position du commutateur rotatif
raît le message de non-attribution, l'organe de com-
mande n'a encore reçu aucun indicateur de terminal
valable.
Si ce même message continue à être affiché, il peut
s'avérer nécessaire d'actualiser le logiciel de l'appareil
afin de pouvoir utiliser la fonction de terminal. Pour ce
faire, veuillez vous adresser à l'équipe de service de
Daikin.
Pour le réglage de l'indicateur de terminal d'appareils
raccordés en option, voir le chapitre 4.4 ou bien le
manuel d'utilisation accompagnant l'appareil.
.
dist »

Le niveau « Réglage param dist » est affiché.

La menu contextuel s'affiche.
« Oui ».

Bus - Scan est exécuté.

La vue d'ensemble de tous les appareils trouvés est affi-
chée (par exemple, voir fig. 3-10).
exécuter la fonction de terminal.

La commande locale sert de télécommande pour l'appa-
reil externe.
3 x Commande
appa-
