Manuels Connexes pour Daikin SHINKA
Sommaire des Matières pour Daikin SHINKA

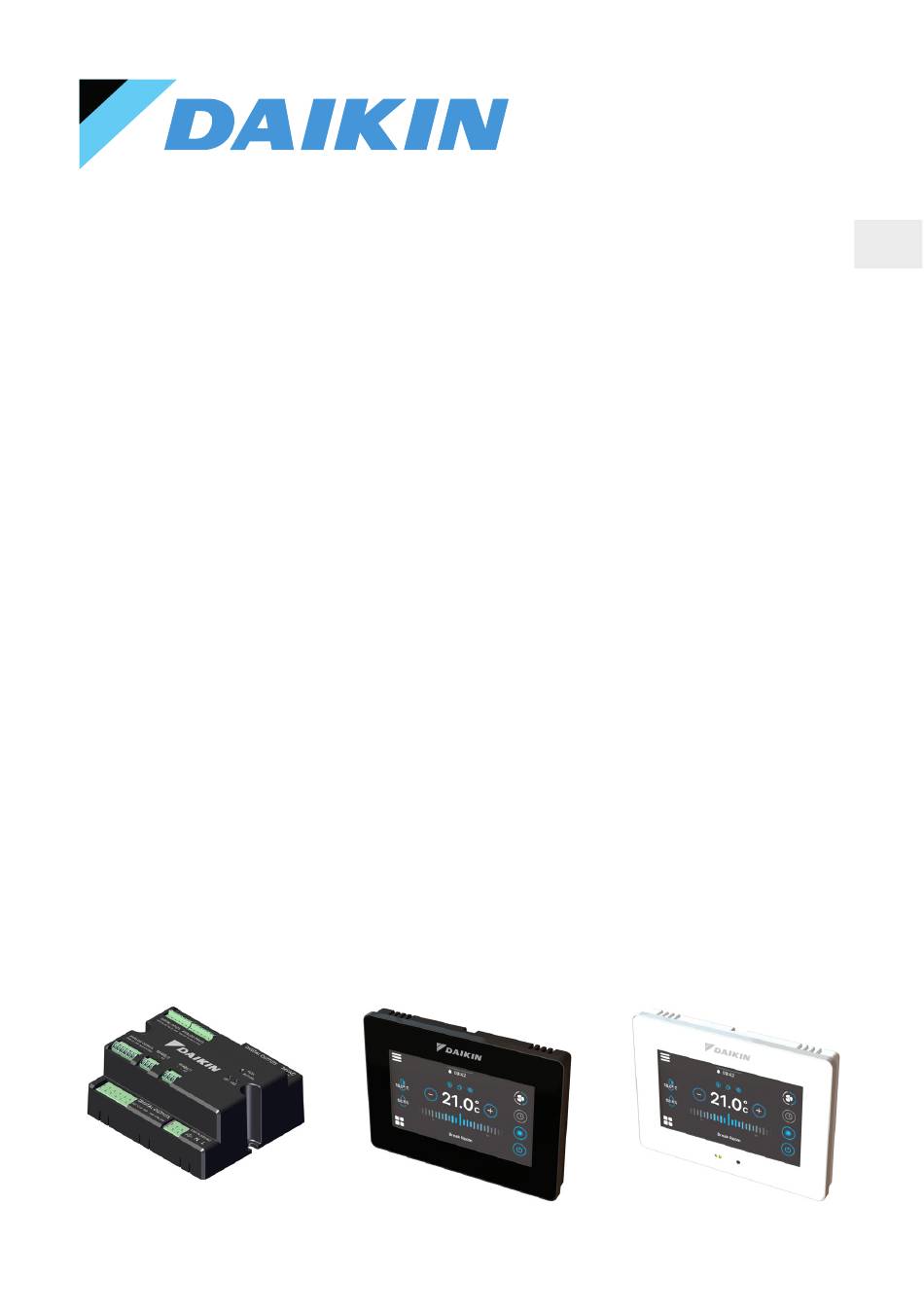

- Page 1 SYSTÈME DE CONTRÔLE SHINKA Manuel d’installation et d’utilisation SHINKA...
- Page 2 INSTALLATION RÉSEAU ET CONNECTIVITÉ SCHÉMA D'ASSEMBLAGE RÈGLES POUR UN CÂBLAGE CORRECT INSTALLATION DES SONDES CONNECTIVITÉ MONTAGE DE SHINKA INTÉGRATION DE SHINKA DANS UN SYSTÈME BMS 158 CÂBLAGE SHINKA CARTOGRAPHIE INTERFACE UTILISATEUR ÉTAT DE LA BOBINE CONFIGURATION INITIALE ÉTAT DES ENTRÉES CONFIGURATION DU SYSTÈME...
- Page 3 En cas de dysfonctionnement, veuillez consulter ce manuel. Si nécessaire, contactez le centre de service le plus proche DAIKIN le centre de service le plus proche. Le non-respect des instructions contenues dans ce manuel entraîne l'annulation immédiate de la garantie.
- Page 4 SHINKA Système de contrôle Shinka INFORMATIONS Ce manuel contient des informations exclusives. DAIKIN Le fabricant décline toute responsabilité en cas de conserve tous les droits. dommages directs ou indirects causés à des personnes, à des biens ou à des animaux domestiques à la suite...
- Page 5 SHINKA Système de contrôle Shinka CARACTÉRISTIQUES Les principaux composants du système de contrôle sont les suivants : Tableau de contrôle FWEDA Shinka Touch CARTE DE CONTRÔLE Réf. Élément Sortie relais numérique Sortie relais numérique Alimentation auxiliaire 24VAC Contact excité Sondes de température NTC10K@25°C...
- Page 6 SHINKA Système de contrôle Shinka CARTOGRAPHIE DES ENTRÉES/SORTIES Terminal Type Fonction Terminal Type Fonction Municipalité Municipalité 250V - 5A Programmable Vitesse du 0-10VDC ventilateur Municipalité Actionneur de 250V - 5A Programmable Sorties 0-10VDC la vanne de 250V - 5A Programmable...
- Page 7 Configuré pour une connexion avec : 24VAC - B RS485-2 - A • Tableau de contrôle FWEDA RS485-2 - B • Shinka Touch/Sense (pour les modèles à zones) Spécifications techniques LCD TFT RGB 480x272, Affichage 16bit, 4.3” Tension d'alimentation 24 VAC...
- Page 8 SHINKA Système de contrôle Shinka INSTALLATION Débrancher l'alimentation électrique avant toute intervention sur l'appareil. Le kit d'installation comprend : Support et joint antivibrations Vis de fixation Carte de contrôle Vis : (1) Vis autotaraudeuses (fixation du support côté ventilo-convecteur) (2) Vis autotaraudeuses (fixation de la carte de contrôle directement sur le boîtier électrique du FCU) →...
- Page 9 SHINKA Système de contrôle Shinka INSTALLATION DES SONDES Le système de contrôle Shinka gère les sondes suivantes : un système à 2 ou 4 tuyaux Sonde d'humidité: pour la lecture de l'humidité • Sonde de lecture de la température de l'air: elle •...
- Page 10 SHINKA Système de contrôle Shinka Positionnement de la sonde d'air (refoulement) La sonde de l’air en refoulement mesure la température à la sortie du ventilo-convecteur. Le kit d'installation FWSSKA comprend un petit récipient en plastique à placer directement sur l'échangeur en position centrale.
- Page 11 SHINKA Système de contrôle Shinka MONTAGE DE SHINKA L'interface utilisateur Shinka doit être couplée à la carte d'alimentation du ventilo-convecteur (FWEDA) pour le bon fonctionnement du système de contrôle Daikin. Contenu de la boîte : • Panneau avant afficheur •...
- Page 12 RS485. 24VDC Le protocole Modbus est utilisé pour la communication. Deux ports sont présents sur le bornier en bas de Shinka. Les nomenclatures identifiant les ports sont : A+_1, B-_1, GND, A+_2, B-_2, GND. Connecter le port indiqué par 2 à la carte de contrôle FWEDA et connecter le port 1 au BMS (si présent).
- Page 13 SHINKA Système de contrôle Shinka INTERFACE UTILISATEUR Cette section décrit la procédure de démarrage initial et de configuration du système de contrôle Shinka. CONFIGURATION INITIALE Lors de la première mise en marche du système, l'écran affiche l'image ci-contre. La configuration initiale nécessite le réglage des paramètres suivants :...
- Page 14 SHINKA Système de contrôle Shinka Réglage de la date Sélectionner le format souhaité : JJ/MM/AA ou MM/JJ/AA. Ouvrir ensuite le menu déroulant Date pour définir la date. Utiliser les flèches pour modifier la date. Appuyez sur pour confirmer le réglage.
- Page 15 Le système affiche un code QR nécessaire pour télécharger l'application depuis le magasin. Si l'installateur appuie sur Continuer, le système génère un réseau Wi-Fi. Pour connecter le smartphone au Shinka, l'installateur doit suivre les instructions affichées à l'écran. MANUEL D'INSTALLATION ET D'UTILISATION Éd. 03/25 La reproduction, même partielle, de ce manuel est strictement interdite...
- Page 16 Configuration via Shinka Pour configurer un système à zone unique, l'installateur doit connecter physiquement une carte de ventilo- convecteurs (FWEDA) à la fois à l'interface Shinka, avant de lancer la recherche de l'appareil. Pour plus d'informations sur le câblage du réseau Modbus, voir la section RÉSEAU ET CONNECTIVITÉ.
- Page 17 SHINKA Système de contrôle Shinka Le système effectue la configuration au moyen d'un processus guidé par les points suivants : Composition de l'unité de base • Composition de l'unité avancée • Les deux configurations ont des valeurs par défaut, comme le montre le tableau ci-dessous.
- Page 18 SHINKA Système de contrôle Shinka Composition unité - avancée Défaut Valeurs possibles • Non utilisé • ON/OFF • Demande de chaud ou froid • Demande de froid • Demande de chaud • Modes de fonctionnement • Présence d'une alarme Sorties numériques (DO7-8-9) Non utilisé...
- Page 19 SHINKA Système de contrôle Shinka MENU DE GESTION L'interface d'accueil affiche une variété de données et de commandes. Cette section fournit une brève description de ces éléments. Réf. Élément Réf. Élément Cible de contrôle. Réglages rapides. = Appuyer pour augmenter la valeur •...
- Page 20 Si la configuration de la ventilation change, par Home, varie en fonction du type de ventilo-convecteur exemple en modifiant le type de ventilation d'un présent dans la zone contrôlée par Shinka : ventilo-convecteur ou en ajoutant un nouveau ventilo- Zones...
- Page 21 Programmes : permet de régler et modifier les • programmes (voir Programmes) Mode: permet d'activer le mode restreint des • fonctions de Shinka et du ventilo-convecteur (voir Mode) MANUEL D'INSTALLATION ET D'UTILISATION Éd. 03/25 La reproduction, même partielle, de ce manuel est strictement interdite...
- Page 22 SHINKA Système de contrôle Shinka INTERACTIONS DANS L'INTERFACE Shinka dispose de différents types de menus, mais la structure et l'interaction restent les mêmes. Élément graphique Description Utilisé pour les réglages en pourcentage. Curseur Appuyer sur le curseur blanc et le faire glisser pour augmenter ou diminuer le pourcentage.
- Page 23 SHINKA Système de contrôle Shinka MENU Appuyer sur l'icône présent sur la page-écran Home pour afficher le menu permettant d'accéder à divers paramètres : • Gestion • Programmes • Archives des alarmes • Paramètres • Modification de la zone •...
- Page 24 SHINKA Système de contrôle Shinka Paramètre Sous-paramètre Description Plage de valeurs Défaut Règle l’offset de la température Offset sonde d'air lue par la sonde d'air ambiant -3 °C À +3 °C 0°C ambiant (Shinka) (Shinka) Offset de la sonde Règle l’ o ffset de la température...
- Page 25 SHINKA Système de contrôle Shinka Paramètre Sous-paramètre Description Plage de valeurs Défaut Set consensus eau Règle la température pour 0 °C À 50 °C 30°C vanne activer le consensus eau vanne Hystérésis consensus Règle la différence pour activer 0 °C À 10 °C 5°C...
- Page 26 SHINKA Système de contrôle Shinka Programmes Appuyer sur Programmes pour gérer le climat en mode automatique. À ce stade, l'opérateur peut définir les heures pour allumer ou éteindre le système, régler la température et adapter l'environnement aux besoins quotidiens ou hebdomadaires.
- Page 27 • Français Mode maintenance Mode permettant d'activer toutes les fonctions de l'interface. (Voir Mode maintenance) Un réseau momentané sera activé par Shinka pour permettre la connexion Activer le point d'accès avec l'application Daikin Shinka Manager. Réinitialisation des paramètres d'usine Réinitialisation des réglages initiaux des différents appareils.
- Page 28 (il ne doit pas y avoir d'erreurs de communication Modbus). Informations sur le dispositif Trois types d'informations peuvent être affichés dans ce menu : Info Shinka: Série, version du Firmware, adresse • MAC Wi-Fi et Bluetooth Info Ventilo-convecteur: Numéro de série de la •...
- Page 29 SHINKA Système de contrôle Shinka Les paramètres Modbus par défaut de Shinka sont les suivants : Paramètre Valeur par défaut Adresse Vitesse de transmission 19200 (bps) Parité AUCUN StopBit Si l'utilisateur souhaite utiliser un BMS, il doit modifier les paramètres du Shinka ou des ventilo-convecteurs en fonction de ses besoins spécifiques.
- Page 30 SHINKA Système de contrôle Shinka Fonctionnalités Entrez dans le menu Fonctionnalités pour activer ou désactiver des modes spécifiques. Les modes sélectionnables sont les suivants : Economy : permet d'économiser de l'énergie et • comprend un bouton de réglage. Pour plus de détails, voir la section MODE ECONOMY...
- Page 31 Saisir le PIN : 5392 et appuyer sur la touche de confirmation Le mode maintenance est automatiquement désactivé lorsque Shinka se met en veille ou est éteint. Après avoir saisi le PIN, l'interface Shinka sera activée : • Modifier les zones : ○...
- Page 32 à l'état d'usine au moyen d'une sélection multiple. L'état d'usine représente la condition de l’appareil sans aucune configuration. Dans cet état, les ventilo- convecteurs prennent l'adresse Modbus 247 et Shinka ne détecte aucun ventilo-convecteur dans son réseau. Réinitialiser toujours...
- Page 33 (voir ALARMES) LOGIQUE D'ACTIVATION Pour activer le ventilo-convecteur, choisir l'un des trois modes suivants : Local / Modbus : ON / OFF via l'interface Shinka ou • via BMS Par contact : ON / OFF de DI2 à configurer dans la •...
- Page 34 +1 °C, c'est-à-dire par défaut jusqu'à ce que 10 °C soient atteints. Ces paramètres peuvent être modifiés via l'interface Shinka ou par une commande Modbus. Cela permet de contrôler à distance les paramètres et les limites de sécurité du système.
- Page 35 à 21°C. Lorsque le mode Economy est Economy activé et un offset de 2 °C est réglé sur Shinka, le système modifie la température cible en fonction des besoins de chauffage ou de refroidissement. En hiver, le système fixe la cible à...
- Page 36 SHINKA Système de contrôle Shinka DÉFINITION DU POINT DE CONSIGNE Le point de consigne a deux limites distinctes : maximum Coil Description Valeur Défaut et minimum pour chaque mode de fonctionnement, Activateur de la 0=Éteint chauffage et refroidissement, pour un total de quatre fonction 1=Allumé...
- Page 37 SHINKA Système de contrôle Shinka CONSENSUS AU DÉPART Le consensus au démarrage du ventilateur du ventilo- convecteur dépend de plusieurs conditions qui tiennent compte de divers facteurs : Température de l'eau : pour le chauffage et le • refroidissement Configurations des sondes de l’eau : vérifier si •...
- Page 38 SHINKA Système de contrôle Shinka Unité à 4 tuyaux avec deux sondes d'eau Si le ventilo-convecteur est configuré comme un système à 4 tuyaux et que deux sondes d'eau sont installées, la logique d'activation reste la même pour le chauffage.
- Page 39 Time (min) consigne et la température mesurée atteint 3 °C. Avec l'interface Shinka connectée, en mode été, le comportement de la vanne dépend également de la On/Off control of Valve position valeur d'humidité...
- Page 40 SHINKA Système de contrôle Shinka VENTILATION Configurations des ventilateurs Le système de ventilation peut être configuré de différentes manières pour répondre efficacement aux variations de l'environnement. Ces configurations garantissent le confort et l'efficacité énergétique. Les configurations possibles sont les suivantes : 3 Étapes...
- Page 41 SHINKA Système de contrôle Shinka Configuration en 4 étapes Le mode à 4 étapes introduit un seuil d'activation supplémentaire. Le système gère ce seuil supplémentaire 3∆ avec la même logique que la configuration en 3 étapes : Step Activation •...
- Page 42 Standby Standard : la logique de ventilation est • exécutée sans changement. Remarque : avec Shinka, il est possible de gérer une solution mixte en choisissant un paramètre de veille différent pour chaque ventilo-convecteur. RÉSISTANCE ÉLECTRIQUE Le système utilise la résistance électrique lorsque...
- Page 43 SHINKA Système de contrôle Shinka LOGIQUE DE CONTRÔLE DE LA DÉSHUMIDIFICATION Objectif de la déshumidification La fonction de déshumidification réduit l'humidité excessive dans la pièce. Lorsque l'humidité dépasse le point de consigne de déshumidification plus l'hystérésis, le système réduit la ventilation au minimum. Le système régule la vitesse du ventilateur en fonction de la...
- Page 44 Noter les adresses des instruments connectés, en particulier leur emplacement dans une séquence ordonnée CONNECTIVITÉ La connexion entre Shinka et la carte de contrôle du ventilo-convecteur utilise le protocole Modbus. Chaque Shinka contrôle un maximum de 30 ventilo- convecteurs.
- Page 45 GND/REF CONNEXION SHINKA + GROUPE CARTE DE CONTRÔLE FWEDA FWEDA Shinka GND/REF GND/REF GND/REF +N FWEDA jusqu’à 30 CONNEXION SHINKA + BMS + GROUPE DE CARTES DE CONTRÔLE Shinka FWEDA FWEDA GND/REF GND/REF GND/REF GND/REF +N FWEDA jusqu’à 30 MANUEL D'INSTALLATION ET D'UTILISATION Éd.
- Page 46 SHINKA Système de contrôle Shinka CONNEXION BMS + GROUPE DE CARTES DE CONTRÔLE FWEDA FWEDA GND/REF GND/REF GND/REF +N FWEDA jusqu’à 30 CONNEXION BMS MIXTE Shinka FWEDA FWEDA GND/REF GND/REF GND/REF GND/REF +N FWEDA jusqu’à 30 Shinka FWEDA FWEDA GND/REF...
- Page 47 SHINKA Système de contrôle Shinka La connexion doit être effectuée par un câble torsadé et blindé pour l'application RS485. Spécifications du câble à paires torsadées RS485 Type de câble RS485 Application EIA Structure du câble 2 paires torsadées, blindées 22 - 24 Impédance...
- Page 48 INTÉGRATION DE SHINKA DANS UN SYSTÈME BMS Il est possible d'intégrer un réseau Modbus géré par un système Shinka dans un réseau géré par un BMS. Dans ce cas, raccorder le BMS au port Modbus RS485- 1 du Shinka. Modifier les paramètres du réseau Shinka dans le menu « Réseau et connexions »...
- Page 49 Affichage de "1" si au moins un ventilo-convecteur de la chaîne présente la condition d'activation Sonde de température d'air Shinka 10034 Affichage de 1 si l'alarme a été signalée par Shinka, sinon 0 en alarme Alarme de déconnexion Modbus 10038 Affichage de 1 si l'alarme a été...
- Page 50 SHINKA Système de contrôle Shinka CARTOGRAPHIE ÉTAT DE LA BOBINE R/RW Type de Type Unité de Description de Description Déclaration (Carte de Adresse Gain Défaut données Modbus mesure la gamme contrôle) Commande MASTER État de la 0=Off BOOL BOOL 00001...
- Page 51 SHINKA Système de contrôle Shinka ÉTAT DES ENTRÉES R/RW Type de Type Unité de Description de la Description Déclaration (Carte de Adresse Gain Défaut données Modbus mesure gamme contrôle) ON/OFF terminal État des 0=Off BOOL BOOL 10001 hydronique entrées 1=On État des...
- Page 52 SHINKA Système de contrôle Shinka R/RW Type de Type Unité de Description de la Description Déclaration (Carte de Adresse Gain Défaut données Modbus mesure gamme contrôle) Présence d'une État des 0=Non BOOL BOOL 10023 sonde à eau entrées 1=Oui Présence d'une sonde d'eau État des...
- Page 53 SHINKA Système de contrôle Shinka REGISTRE DES ENTREES R/RW Type de Type Unité de Description de la Description Déclaration Adresse Gain Défaut (Carte de données Modbus mesure gamme contrôle) Température de SIGNED Registre réglage (ou de REAL 30001 °C WORD des entrées...
- Page 54 SHINKA Système de contrôle Shinka R/RW Type de Type Unité de Description de la Description Déclaration Adresse Gain Défaut (Carte de données Modbus mesure gamme contrôle) Consensus eau du Registre ventilo-convecteur des entrées UNSIGNED UINT 30027 (Refroidissement / WORD Registre Chauffage) des entrées...
- Page 55 SHINKA Système de contrôle Shinka R/RW Type de Type Unité de Description de la Description Déclaration Adresse Gain Défaut (Carte de données Modbus mesure gamme contrôle) Valeur maximale SIGNED Holding de la ventilation REAL 40031 50 - 100 WORD register...
- Page 56 SHINKA Système de contrôle Shinka ALARMES Nom d'identification Générer par Classe Description Utilisable seulement comme donnée de notification Globale Tableau de contrôle Avertissement d'alarme ou d'avertissement par un BMS. Sonde de température ambiante défectueuse, vérifier Sonde temp. PCB Tableau de contrôle Alarme et remplacer la sonde pour réactiver le ventilo-...
- Page 57 SHINKA SCHEMI ELETTRICI WIRING DIAGRAMS SCHÉMAS ÉLECTRIQUES SCHALTPLÄNE DIAGRAMAS DE CABLEADO Ed. 03/25 Rev. 01...
- Page 58 SHINKA Ed. 03/25 Rev. 01...
- Page 59 SHINKA Ed. 03/25 Rev. 01...
- Page 60 SHINKA Ed. 03/25 Rev. 01...
- Page 61 SHINKA Ed. 03/25 Rev. 01...
